Sicurezza magazzini automatici EN 15095:2009 - Allegati

Il Documento allegato, estratto della norma EN 15095:2009 armonizzata per la Direttiva macchine 2006/42/CE (tipo C), tratta gli aspetti di sicurezza delle apparecchiature automatiche di stoccaggio elettrico (magazzini automatici), in particolare sono riportate le illustrazioni delle Appendici A,B,C,D,E e riferimenti a parti della norma.

Seguirà un prossimo Documento tecnico con illustrazioni pratiche.

_______

Excursus

La EN 15095 si occupa dei requisiti di sicurezza per i seguenti tipi di apparecchiature di immagazzinamento elettrico:

- caroselli di stoccaggio;
- ascensori di stoccaggio;
- scaffalature mobili, scaffalature a pallet e rack

con l'obiettivo di eliminare o minimizzare i pericoli descritti nella Parte 4.

Questi pericoli possono aumentare durante l'installazione, l'avvio, l'esercizio, la manutenzione, la prova e lo smontaggio dell'apparecchiatura.

È essenziale che i requisiti di sicurezza e/o le misure adottate in questa norma siano applicate alle attrezzature di stoccaggio in presenza di operatori..

In condizioni difficili, è essenziale prendere in considerazione ulteriori analisi dei pericoli e misure di sicurezza, ad esempio:

- condizioni atmosferiche,
- condizioni di radioattività,
- beni di stoccaggio che per la loro natura potrebbero generare situazioni pericolose (ad esempio metallo fuso, acidi / alcali, beni fragili o esplosivi),
- condizioni ambientali esterne,
- basse temperature,
- temperature elevate,
- ambiente corrosivo,
- effetti di terremoti,
- contatto con il cibo.

Esempi di apparecchiature di stoccaggio a comando elettrico a cui si applica questo standard sono riportati nell'allegato A.

Per quanto riguarda gli edifici e le parti di edifici, la norma è valida solo nella misura in cui viene effettuata una valutazione relativa ai rischi e ai rischi connessi con le interfacce all'attrezzatura di stoccaggio.

L'attrezzatura di stoccaggio la cui sola fonte di energia è direttamente utilizzata per il lavoro umano o a gravità sono esclusi dall'ambito di applicazione di questo standard.

L'attrezzatura di stoccaggio elettrica o parti di essa non rientra in regolamenti ascensori. Essa è destinata a gestire e fissare merci, non sono destinati a trasportare passeggeri in condizioni normali (ad eccezione della manutenzione) e pertanto non sono considerati ascensori.

Questo standard non tiene conto dei pericoli che derivano da ambienti rumorosi o da ambienti soggetti a interferenze elettromagnetiche al di fuori dello spettro di cui alla norma EN 61000-6-2.

Ascensori di stoccaggio

Gli ascensori di stoccaggio sono progettati per prendere merci disposte su supporti di carico (ad esempio contenitori di stoccaggio).

L'unità di sollevamento integrata porta i supporti di carico (ad es. contenitori di stoccaggio) da un'apertura di accesso alle posizioni di stoccaggio in una torre di recupero o da un luogo di stoccaggio ad un'apertura di accesso. Gli ascensori possono avere una o più aperture di accesso su uno o più livelli (vedere la Figura A.3)

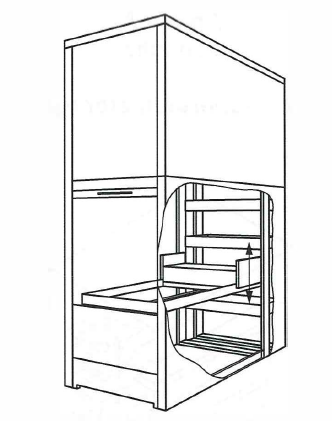

Fig. A3 - Ascensori di stoccaggio

Scaffalature mobili

La scaffalatura mobile comprende una serie di piani trasportabili regolabili caricati manualmente (mensole) supportate da montanti verticali, di cui è a sua volta fissata ad una base mobile.
Questa base è supportata su ruote montate nell'unità di base che funzionano su binari montati o sul pavimento.

Il sistema è progettato per essere caricato a mano con carichi multipli che sono sostanzialmente inferiori alla capacità di carico totale dello scaffale.

Il sistema non è progettato per essere caricato o scaricato da apparecchi meccanici (vedere la Figura A.4)


1 Direzione di movimento

Fig. A4 - Scaffalature mobili

Ripiani mobili automatici

I ripiani mobili automatici comprendono un telaio a scheletro di carichi fissi o regolabili su un veicolo di sollevamento in genere senza l'uso di scaffali.

Questo telaio a scheletro è a sua volta fissato alla base mobile e supportata su ruote montate sull'unità base, che funzionano su rotaie montate sul pavimento.

Il sistema è progettato per l'immagazzinamento di carichi di unità in cui il carico o lo scarico avviene generalmente con mezzi meccanici (vedere la Figura A.5)

1 Direzione di movimento

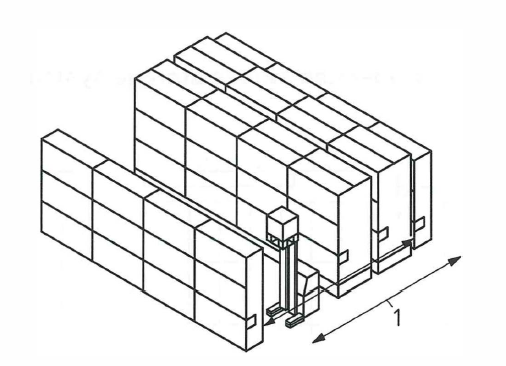

Fig. A5 - Ripiani mobili automatici
....
segue
