UNI 11808-X:2021 | Registro di controllo reti di sicurezza

ID 13759 | 10.06.2021 / Documento analisi e modello registro di controllo in allegato

Documento di analisi sulle modalità di verifica e ispezione delle reti di sicurezza rientranti nel campo di applicazione delle norme UNI 11808-1:2021 ed UNI 11808-2:2021.

La norma UNI EN 1263-1:2015 identifica quattro tipi di reti di sicurezza:

1) Tipo S: rete di sicurezza con fune sul bordo, la taglia minore deve essere almeno 35m². Per le reti di sicurezza rettangolari la lunghezza del lato più corto deve essere almeno 5,0 m. (le reti sicurezza di piccole dimensioni (meno di 35 m2 e 5,0 m sul lato più corto) non fanno parte della presente norma e dovrebbero essere determinate da legislazioni nazionali, dove applicabile (UNI 11808-1/2:2021- Prima Edizione tratta Reti XS e YX).

2) Tipo T: rete di sicurezza fissata su staffe per utilizzo orizzontale.

3) Tipo U: rete di sicurezza fissata ad una intelaiatura di sostegno per utilizzo verticale.

4) Tipo V: rete di sicurezza con fune sul bordo fissata ad un sostegno di tipo a forca.

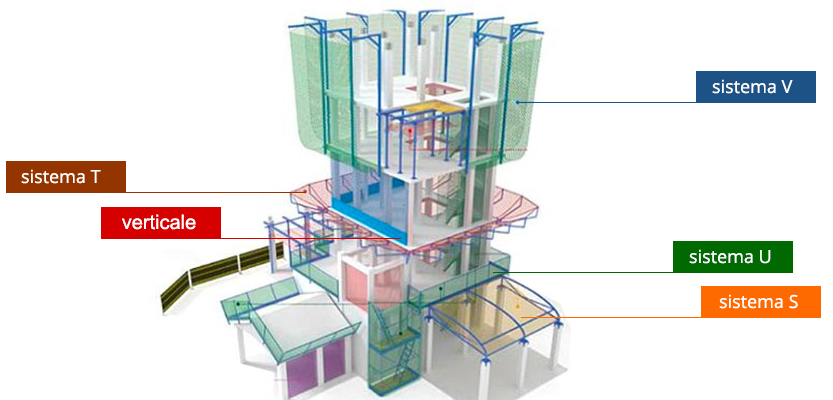

Fig. 1 - Tipi di reti anticaduta

Fig. 2 - Tipi di Reti e norme UNI
______

^(*) UNI 1263-1:2015

“Le reti sicurezza di piccole dimensioni (meno di 35 m2 e 5,0 m sul lato più corto) non fanno parte della presente norma e dovrebbero essere determinate da legislazioni nazionali, dove applicabile” (UNI 11808-1/2:2021- Prima Edizione).
______

Il presente documento tratta delle reti di Tipo XS / YX:

- UNI 11808-1:2021 “Attrezzature provvisionali - Reti di sicurezza di piccole dimensioni con fune sul bordo - Parte 1: Reti con lato corto da 3 m a 5 m - Requisiti di sicurezza, metodi di prova e condizioni di utilizzo”. (Tipo XS)
- UNI 11808-2:2021 “Attrezzature provvisionali - Reti di sicurezza di piccole dimensioni con fune sul bordo - Parte 2: Reti rettangolari con lato corto da 2 m a 3 m - Requisiti di sicurezza, metodi di prova e condizioni di utilizzo”. (Tipo YS)

Nello specifico la UNI 11808-1:2021 si applica alle reti di sicurezza di piccole dimensioni con lato corto da 3 m a 5 m, con fune sul bordo, e ai loro accessori utilizzati in situazioni in cui ci sia il pericolo di caduta dall’alto. Tali reti di sicurezza di piccole dimensioni sono progettate per essere posizionate ad una distanza verticale dal livello di lavoro da proteggere non maggiore di 2 m. La norma specifica i requisiti di sicurezza, i metodi di prova e le condizioni di utilizzo ed è basata sulle caratteristiche prestazionali delle fibre di polipropilene, di poliammide, di polietilene e di poliestere.

Mentre la UNI 11808-2:2021 si applica alle reti di sicurezza di piccole dimensioni con lato corto da 2 m a 3 m e lato lungo non minore di 4 m con fune sul bordo, e ai loro accessori utilizzati in situazioni in cui ci sia il pericolo di caduta dall’alto. Tali reti di sicurezza di piccole dimensioni sono progettate per essere posizionate ad una distanza verticale dal livello di lavoro da proteggere non maggiore di 0,5 m. Essa specifica i requisiti di sicurezza, i metodi di prova e le condizioni di utilizzo ed è basata sulle caratteristiche prestazionali delle fibre di polipropilene, di poliammide, di polietilene e di poliestere.

Indice

0 Premessa
1 D.Lgs. 81/08
2 Definizioni
3 Classificazione
3.1 Rete XS
3.2 Rete YS
3.2 Funi per reti XS/YS
4 Designazione XS
5 Designazione YS
6 Ispezione
6.1 Ispezione prima del montaggio o dopo lo smontaggio
6.2 Ispezione d'uso
6.3 Ispezione periodica
6.4 Ispezione straordinaria
6.5 Verifiche da effettuare
7 Manutenzione
7.1 Riparazioni
7.2 Ritiro dal servizio
7.3 Registrazioni

[...]

1 D.Lgs. 81/08

D.Lgs. 81/08 - TITOLO IV - CANTIERI TEMPORANEI O MOBILI

CAPO I - MISURE PER LA SALUTE E SICUREZZA NEI CANTIERI TEMPORANEI O MOBILI

[…] Articolo 95 - Misure generali di tutela

1. I datori di lavoro delle imprese esecutrici, durante l’esecuzione dell’opera osservano le misure generali di tutela di cui all’articolo 15 e curano, ciascuno per la parte di competenza, in particolare:

a) il mantenimento del cantiere in condizioni ordinate e di soddisfacente salubrità;
b) la scelta dell’ubicazione di posti di lavoro tenendo conto delle condizioni di accesso a tali posti, definendo vie o zone di spostamento o di circolazione;
c) le condizioni di movimentazione dei vari materiali;
d) la manutenzione, il controllo prima dell’entrata in servizio e il controllo periodico degli apprestamenti, delle attrezzature di lavoro degli impianti e dei dispositivi al fine di eliminare i difetti che possono pregiudicare la sicurezza e la salute dei lavoratori;
e) la delimitazione e l’allestimento delle zone di stoccaggio e di deposito dei vari materiali, in particolare quando si tratta di materie e di sostanze pericolose;
f) l’adeguamento, in funzione dell’evoluzione del cantiere, della durata effettiva da attribuire ai vari tipi di lavoro o fasi di lavoro;
g) la cooperazione e il coordinamento tra datori di lavoro e lavoratori autonomi;
h) le interazioni con le attività che avvengono sul luogo, all’interno o in prossimità del cantiere.

2 Definizioni

Rete di sicurezza XS (rete XS): Rete di sicurezza con fune sul bordo, avente la lunghezza del lato più corto compresa tra 3,0 m e 5,0 m.

Rete di sicurezza YS (rete YS): Rete di sicurezza con fune sul bordo, avente la lunghezza del lato più corto compresa tra 2,0 m e 3,0 m e lato lungo non minore di 4 m.

Fig. 3a) - Maglie quadrate (Q)

Fig. 3b) - Maglie a losanga (Q)

Fig. 4 - Esempio rete anticaduta Tipo XS / YS

[...]

3.2 Funi per reti XS/YS

Le proprietà e i requisiti delle funi che possono essere utilizzate in combinazione alle reti XS/YS sono indicate nella tabella 1.

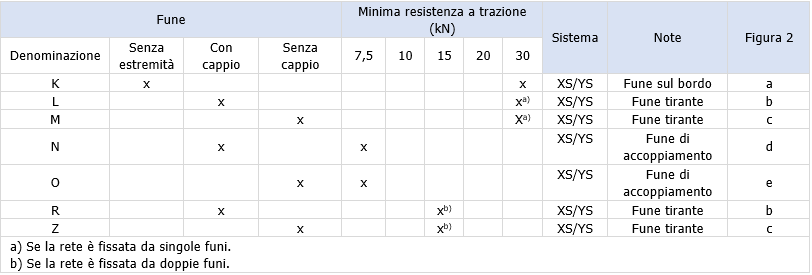

Tabella 1 - Proprietà e requisiti funi

[...]

4 Designazione XS

[...]

6 Ispezione

L'ispezione e la manutenzione permettono di garantire il mantenimento nel tempo delle caratteristiche prestazionali della rete XS/YS.

Tabella 2 – Tipologia ispezioni

[...]

7.3 Registrazioni

Deve essere predisposto un registro di controllo che deve contenere almeno quanto segue:

- identificazione della rete XS/YS e/o degli elementi e/o dei componenti;
- riferimenti del fabbricante, dell’installatore e dell’utilizzatore;
- luogo e data delle ispezioni prima del montaggio o dopo lo smontaggio, d’uso e periodica;
- luogo e data dell’ispezione straordinaria, della manutenzione e della riparazione;
- identificazione della persona che ha effettuato l'intervento;
- per l’ispezione straordinaria: controlli effettuati, metodi utilizzati e risultati dei controlli;
- per la manutenzione e la riparazione: descrizione degli interventi effettuati.

Inoltre, deve essere registrato il controllo della maglia di prova in accordo ai punti 7.7.3 e 7.7.4 della UNI EN 1263-1:2015.

Modello registro di controllo reti di sicurezza UNI 11808-X

[...] Segue in allegato (Documento di analisi e modello esempio registro di controllo)

Fonti
UNI 11808-1:2021
UNI 11808-2:2021
D.lgs. 81/08
