Norme della serie CEI EN 62305-X / Update 05.2023

ID 19541 | 03.05.2023 / Elenco completo in allegato

Tutte le norme della serie CEI EN 62305-X "Protezione contro i fulmini".

Nel dettaglio:

- CEI EN 62305-1 (CEI 81-10/1): Protezione contro i fulmini. Principi generali. La Parte 1 indica i principi generali che sono alla base della protezione contro il fulmine di strutture, inclusi gli impianti, il contenuto e le persone.

- CEI EN 62305-2(CEI 81-10/2): Protezione contro i fulmini. Valutazione del rischio. La Parte 2 è applicabile alla valutazione del rischio dovuto a fulmini a terra. Il suo scopo è quello di fornire la procedura per la determinazione di detto rischio. Una volta che sia stato stabilito un limite superiore per il rischio tollerabile, questa procedura permette la scelta di appropriate misure di protezione da adottare per ridurre il rischio al limite tollerabile o a valori inferiori.

- CEI EN 62305-3(CEI 81-10/3): Protezione contro i fulmini. Danno materiale alle strutture e pericolo per le persone. La Parte 3 definisce i requisiti per la protezione di una struttura contro i danni materiali per mezzo di un impianto di protezione (LPS) e per la protezione contro i danni agli esseri viventi causati dalle tensioni di contatto e di passo in prossimità dell'LPS (IEC 62305-1). Fornisce le prescrizioni per il progetto, l'installazione, la verifica e la manutenzione di LPS per strutture, senza limitazioni in altezza nonché la messa in atto di misure di protezione contro i danni agli esseri viventi causati dalle tensioni di contatto.

- CEI EN 62305-4 (CEI 81-10/4): Protezione contro i fulmini. Impianti elettrici ed elettronici nelle strutture. La Parte 4 fornisce informazioni sul progetto, l'installazione, la manutenzione la verifica e le prove del sistema di misure di protezione (SPM) al fine di ridurre il rischio di danni permanenti dovuti all'impulso elettromagnetico (LEMP) associato al fulmine.

In allegato Preview

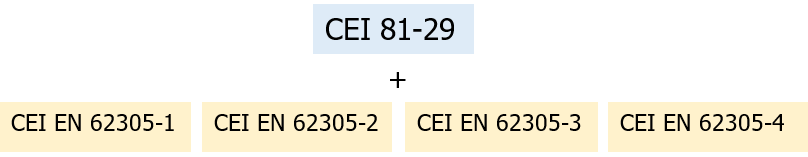

Fig. 1 - La CEI 81-29 Linee Guida per l'applicazione delle Norme CEI EN 62305,deve essere utilizzata congiuntamente alla serie di norme CEI EN 62305
__________

CEI EN 62305-1 (Classificazione CEI: 81-10/1)
Protezione contro i fulmini
Parte 1: Principi generali
DATA PUBBLICAZIONE: 2013-02 / INIZIO VALIDITÀ: 2011-11

La serie di Norme CEI EN 62305:2012 è composta dalle seguenti quattro Parti:
CEI EN 62305-1 "Protezione contro i fulmini. Principi generali"
CEI EN 62305-2 "Protezione contro i fulmini. Valutazione del rischio"
CEI EN 62305-3 "Protezione contro i fulmini. Danno materiale alle strutture e pericolo per le persone"
CEI EN 62305-4 " Protezione contro i fulmini. Impianti elettrici ed elettronici nelle strutture "

La presente Parte 1 della Norma CEI EN 62305 indica i principi generali che sono alla base della protezione contro il fulmine di strutture, inclusi gli impianti, il contenuto e le persone.

I seguenti casi non sono compresi nello scopo della presente Norma:

- sistemi ferroviari;
- veicoli, navi, aerei, installazioni in mare "offshore";
- tubazioni sotterranee ad alta pressione;
- tubazioni, linee elettriche di potenza e di telecomunicazione non connesse alla struttura.

Le differenze principali rispetto alla precedente edizione sono:

- non sono più trattate le protezioni dei servizi entranti;
- introduzione di interfacce di separazione come misure di protezione per ridurre i guasti degli impianti elettrici ed elettronici;
- è stato introdotto il primo impulso di corrente negativo come nuovo parametro per la fulminazione;
- sono state specificate le previste sovracorrenti di scarica dovute ai fulmini per gli impianti di bassa tensione e gli impianti di telecomunicazione.

La Norma in oggetto sostituisce completamente la Norma CEI EN 62305-1:2006-04, che rimane applicabile fino al 01-12- 2013.

La presente Norma riporta il testo in inglese e italiano della EN 62305-1; rispetto al precedente fascicolo n. 11521E di ottobre 2011, essa contiene la traduzione completa della EN sopra indicata.
__________

CEI EN 62305-2 (Classificazione CEI: 81-10/2)
Protezione contro i fulmini
Parte 2: Valutazione del rischio
DATA PUBBLICAZIONE: 2013-02 / INIZIO VALIDITÀ: 2013-03

La presente Parte 2 della Norma CEI EN 62305-2 è applicabile alla valutazione del rischio dovuto a fulmini a terra.

Il suo scopo è quello di fornire la procedura per la determinazione di detto rischio. Una volta che sia stato stabilito un limite superiore per il rischio tollerabile, questa procedura permette la scelta di appropriate misure di protezione da adottare per ridurre il rischio al limite tollerabile o a valori inferiori.

Le differenze principali rispetto alla precedente edizione sono:

- è esclusa dallo scopo la valutazione del rischio relativa ai servizi connessi alla struttura;
- sono considerati i danni agli essere viventi causati da elettrocuzione all'interno della struttura;
- è ridotto da 10-3 a 10-4 il rischio tollerabile per la perdita di patrimonio culturale insostituibile;
- è considerato il danno alle strutture circostanti o all'ambiente.
- sono riportate tabelle per la stima dell'ammontare relativo della perdita in tutti i casi;
- estensione dei livelli della tensione di tenuta degli apparati fino a 1 kV.
Sono riportate equazioni più corrette per la valutazione di:
- area di raccolta relativa ai fulmini al suolo in prossimità di una struttura,
- area di raccolta relativa ai fulmini al suolo in prossimità di una linea,
- probabilità che un fulmine possa provocare danno,
- coefficienti relativi alla perdita anche nelle strutture con rischio di esplosione,
- rischio relativo ad una zona della struttura,
- ammontare della perdita.

La Norma in oggetto sostituisce completamente la Norma CEI EN 62305-2:2006-04, che rimane applicabile fino al 01-12-2013.
__________

CEI EN 62305-3 (Classificazione CEI: 81-10/3)
Protezione contro i fulmini
Parte 3: Danno materiale alle strutture e pericolo per le persone
DATA PUBBLICAZIONE: 2013-02 / INIZIO VALIDITÀ: 2011-11

La serie di Norme CEI EN 62305:2012 è composta dalle seguenti quattro Parti:

CEI EN 62305-1 "Protezione contro i fulmini. Principi generali"
CEI EN 62305-2 "Protezione contro i fulmini. Valutazione del rischio"
CEI EN 62305-3 "Protezione contro i fulmini. Danno materiale alle strutture e pericolo per le persone"
CEI EN 62305-4 " Protezione contro i fulmini. Impianti elettrici ed elettronici nelle strutture "

La presente Parte della Norma CEI EN 62305 fornisce informazioni sul progetto, l'installazione, la manutenzione e la verifica delle misure di protezione (SPM) per gli impianti interni elettrici ed elettronici al fine di ridurre il rischio di danni permanenti dovuti all'impulso elettromagnetico (LEMP) associato al fulmine.

Le differenze principali rispetto alla precedente edizione sono:

- interfacce isolate in grado di ridurre le cariche indotte sulle linee entranti nelle strutture;
- scelta degli SPD in relazione al livello di protezione che tenga conto dei fenomeni di oscillazione e di induzione nei circuiti a valle degli SPD;
- ritirato l'Allegato C;
- aggiunta di un nuovo Allegato D riguardante i fattori da prendere in considerazione nella scelta degli SPD.

La Norma in oggetto sostituisce completamente la Norma CEI EN 62305-3:2006-04, che rimane applicabile fino al 01-12-2013.

La presente Norma riporta il testo in inglese e italiano della EN 62305-3; rispetto al precedente fascicolo n. 11522E di ottobre 2011, essa contiene la traduzione completa della EN sopra indicata.
__________

CEI EN 62305-4 (Classificazione CEI: 81-10/4)
Protezione contro i fulmini
Parte 4: Impianti elettrici ed elettronici nelle strutture
DATA PUBBLICAZIONE: 2013-02 / INIZIO VALIDITÀ: 2011-11

La serie di Norme CEI EN 62305:2012 è composta dalle seguenti quattro Parti:

CEI EN 62305-1 "Protezione contro i fulmini. Principi generali"
CEI EN 62305-2 "Protezione contro i fulmini. Valutazione del rischio"
CEI EN 62305-3 "Protezione contro i fulmini. Danno materiale alle strutture e pericolo per le persone"
CEI EN 62305-4 " Protezione contro i fulmini. Impianti elettrici ed elettronici nelle strutture "

La presente Parte della Norma CEI EN 62305 fornisce informazioni sul progetto, l'installazione, la manutenzione e la verifica delle misure di protezione (SPM) per gli impianti interni elettrici ed elettronici al fine di ridurre il rischio di danni permanenti dovuti all'impulso elettromagnetico (LEMP) associato al fulmine.

Le differenze principali rispetto alla precedente edizione sono:

- interfacce isolate in grado di ridurre le cariche indotte sulle linee entranti nelle strutture;
- scelta degli SPD in relazione al livello di protezione che tenga conto dei fenomeni di oscillazione e di induzione nei circuiti a valle degli SPD;
- ritirato l'Allegato C;
- aggiunta di un nuovo Allegato D riguardante i fattori da prendere in considerazione nella scelta degli SPD.

La Norma in oggetto sostituisce completamente la Norma CEI EN 62305-4:2006-04, che rimane applicabile fino al 01-12-2013.

La presente Norma riporta il testo in inglese e italiano della EN 62305-4; rispetto al precedente fascicolo n. 11523E di ottobre 2011, essa contiene la traduzione completa della EN sopra
...

Vedi Documento

Fonte: CEI
