CEI 64-12: Guida esecuzione impianto di terra edifici residenziale e terziario

ID 8056 | | Visite: 3223 | Documenti impianti riservatiPermalink: https://www.certifico.com/id/8056

CEI 64 12

Guida esecuzione impianto di terra edifici residenziale e terziario

ID 8056 | 26 Marzo 2019

Il presente Documento, estratto dalla Guida CEI 64-12, fornisce informazioni relative alla realizzazione degli impianti di terra. Questa terza edizione della guida contiene modifiche dovute all’aggiornamento tecnico legislativo dovuto a nuove norme e leggi uscite dalla precedente edizione della Guida; alcune modifiche sono state apportate nel Capitolo dedicato alla protezione contro i fulmini in seguito alla pubblicazione delle nuove Norme CEI EN 62305 (CEI 81-10).

La Guida è stata preparata con lo scopo di indicare agli operatori edili e ai committenti i notevoli vantaggi economici e tecnici che si possono ottenere con un tempestivo e coordinato intervento degli operatori elettrici prima e durante la costruzione delle opere edili (per es. utilizzando gli scavi delle armature metalliche del calcestruzzo armato prima del getto di cemento) e di fornire agli operatori elettrici informazioni utili per realizzare correttamente i vari interventi.

Excursus

1 Introduzione

Nella Guida vengono trattati gli impianti di terra di impianti elettrici alimentati da sistemi di I categoria (cioè oltre 50 V fino a 1 000 V compresi, se a corrente alternata, o oltre 120 V fino a 1 500 V compresi, se a corrente continua) e di II categoria (cioè oltre 1 000 V se a corrente alternata o oltre 1 500 V se a corrente continua, fino a 35 000 V compresi) e vengono fornite informazioni sulla progettazione ed esecuzione dei dispersori, dei conduttori di terra, dei conduttori equipotenziali principali, i conduttori di protezione e dei conduttori equipotenziali supplementari. Gli esempi mostrati Guida rappresentano, sulla base delle Norme CEI 64-8 e CEI EN 50522 possibili soluzioni impiantistiche realizzabili correttamente.

...

3 Definizioni per la messa a terra

NOTA Le foto di questo capitolo vogliono rappresentare l’oggetto delle definizioni e, come tali, sono indicative.

3.1 Terra

Il terreno come conduttore il cui potenziale elettrico in ogni punto è convenzionalmente considerato uguale a zero.

3.2 Dispersore

Corpo conduttore o gruppo di corpi conduttori in contatto elettrico con il terreno e che realizza un collegamento elettrico con la terra.

NOTA: Una parte conduttrice annegata nel calcestruzzo di una fondazione è considerata in contatto elettrico con la terra.

Il dispersore è “intenzionale” quando è installato unicamente per scopi inerenti alla messa a terra di impianti elettrici. Il dispersore è “di fatto” quando è installato per scopi non inerenti alla messa a terra di impianti elettrici.

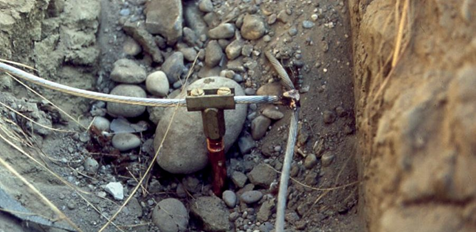

3.2.1 Dispersore verticale

profilato, tubo o asta metallica infisso nel terreno

dispersore verticale

3.2.2 Dispersore orizzontale

conduttore interrato costituito da nastro, tondino o a corda che può essere disposto in modo radiale, ad anello, a maglia o da una loro combinazione

dispersore orizzontale

...

4.2.3 Principali configurazioni

4.2.3.1 Configurazione ad anello

Il tipo più comunemente utilizzato di dispersore ad elementi orizzontali è quello ad anello.

L’elemento orizzontale è chiuso ad anello riducendo preferibilmente al minimo le eventuali giunzioni.

Dopo la ricongiunzione è preferibile collegare i due terminali tramite due conduttori di terra al collettore principale di terra.

La configurazione ad anello all’esterno del fabbricato è da preferire, in quanto può essere utilizzata come elemento di dispersione per l’impianto di protezione contro le scariche atmosferiche, se previsto.

La configurazione ad anello è vantaggiosa nelle costruzioni edili in cui si possono utilizzare gli scavi delle fondazioni o destinati ad altri scopi.

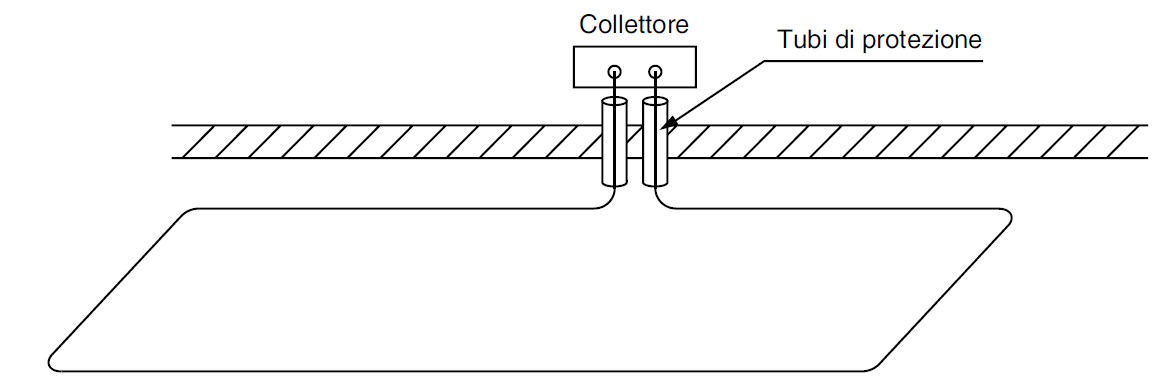

Esempio di configurazione ad anello

Figura 4.1 – Esempio di configurazione ad anello

4.2.3.2 Configurazioni a maglia

Una configurazione a maglia si ottiene integrando gli elementi intenzionali ad anello con collegamenti trasversali, preferibilmente in corrispondenza di eventuali elementi di fatto del dispersore.

Esempio di configurazione a maglia

Figura 4.2 – Esempio di configurazione a maglia

...

4.2.1 Esempi di dispersore

Esempio 1 dispersore

Legenda

1 - Dispersore orizzontale ad anello (intenzionale)
2 - Conduttore di terra CT (in tubazione protettiva)
3 - Collettore (o nodo) principale di terra MET
4 - Collegamento equipotenziale principale EQP
5 - Massa estranea
6 - Collegamenti di protezione
7 - Collegamento ai ferri dell’armatura del calcestruzzo armato (dispersore di fatto)

Fig. 4.3 - Villetta o piccola unità in calcestruzzo armato (con dispersore artificiale)

...
Segue in allegato

Fonte
CEI 64-12:2019
Guida per l'esecuzione dell'impianto di terra negli edifici per uso residenziale e terziario

Certifico Srl - IT | Rev. 00 2019
©Copia autorizzata Abbonati
