Quadro di distribuzione di una unità abitativa Conforme CEI 64-8

ID 11047 | 05.07.2020

Il(i) quadri di distribuzione di una unità abitativa devono essere conformi alla CEI 64-8 37.4.1 con una determinata configurazione degli interruttori.

Note e peculiarità configurazione del(i) quadro(i).
______
A. Interruttore generale

CEI 64-8

37.4.1 Generalità

Ogni unità abitativa deve essere dotata di uno o più quadri di distribuzione e di un interruttore generale, facilmente accessibile all’utente.

L’interruttore generale, qualora sia differenziale, deve essere selettivo (selettività totale differenziale) nei confronti degli interruttori differenziali a valle o dotato di SRD (dispositivo di richiusura automatica).

Al fine di garantire una sufficiente continuità di servizio, la protezione differenziale deve essere suddivisa su almeno 2 interruttori.

È consigliabile l’impiego di interruttori differenziali di tipo A, per la protezione dei circuiti che alimentano lavatrici e/o condizionatori fissi.

Per permettere successivi ampliamenti, i quadri devono essere dimensionati per il 15 % in più dei moduli installati, con un minimo di due moduli.

NOTA
Si ricorda che gli interruttori dei singoli circuiti devono essere facilmente identificabili, ad esempio, tramite targa (art. 514.1).

Il quadro di arrivo (principale) dell’unità abitativa deve essere raggiunto direttamente dal conduttore di protezione proveniente dall’impianto di terra dell’edificio, al fine di permettere la corretta messa a terra degli eventuali SPD tramite un opportuno mezzo di connessione.
______

Casi con linee utenze suddivise Zona giorno/Zona notte:

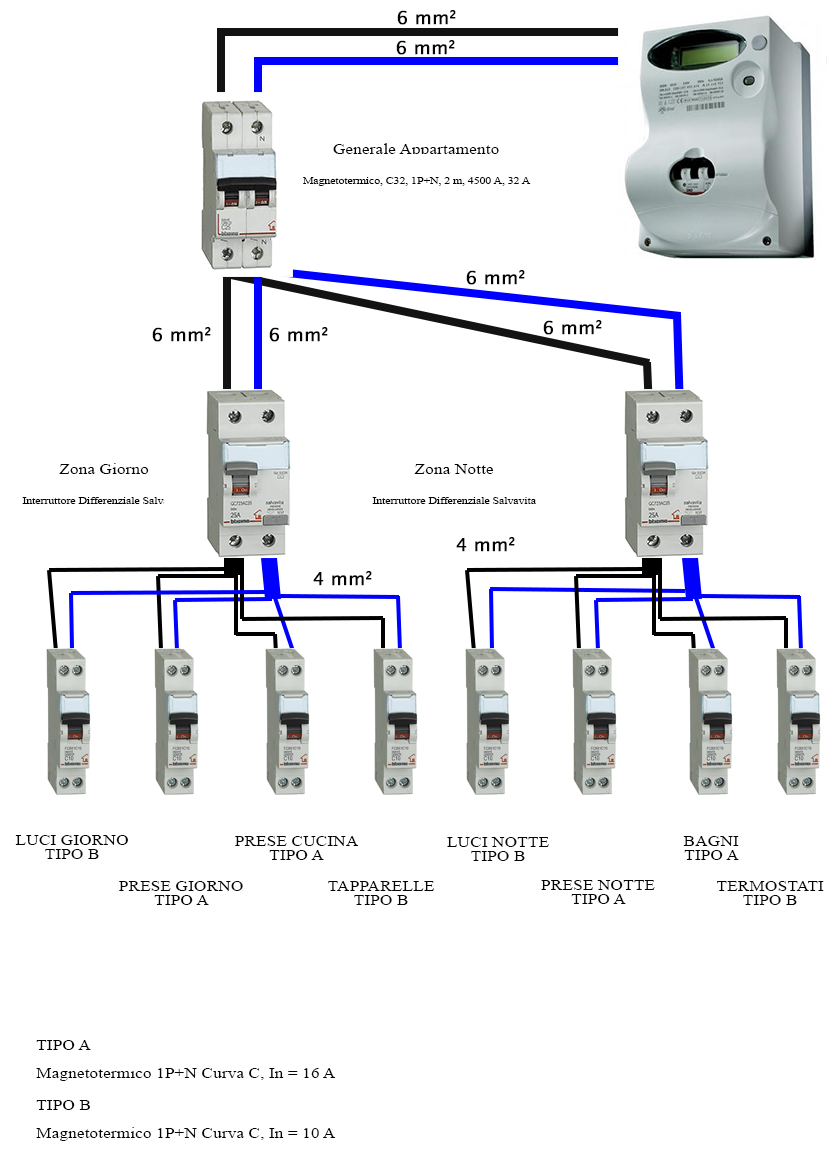

Quadro di distribuzione con interruttore generale (non differenziale)

Esempio Configurazione conforme

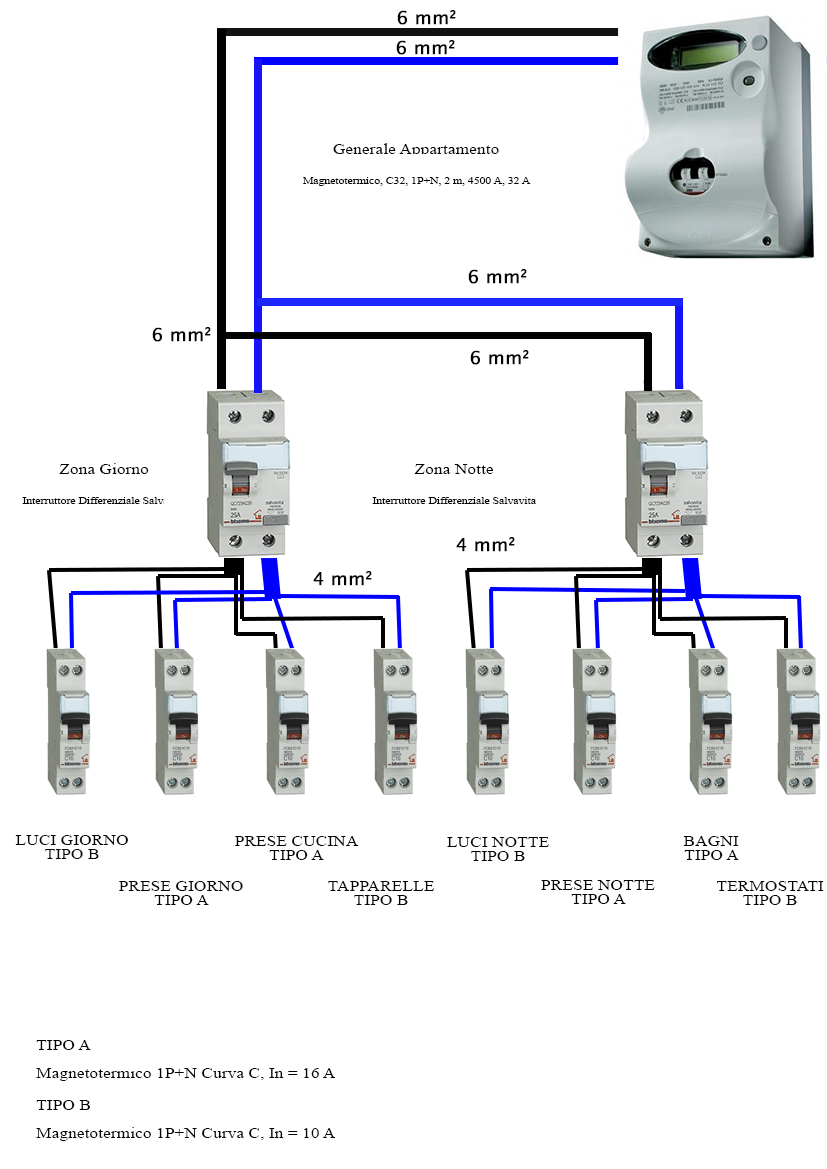

Quadro di distribuzione senza interruttore generale

Esempio Configurazione non conforme

B. Interruttore differenziale

Legge 46/90

Art. 7 c.2
In particolare gli impianti elettrici devono essere dotati di impianti di messa a terra e di interruttori differenziali ad alta sensibilità o di altri sistemi di protezione equivalenti.

DM 37/08

Art. 6 c. 3
Gli impianti elettrici nelle unità immobiliari ad uso abitativo realizzati prima del 13 marzo 1990 si considerano adeguati se dotati di sezionamento e protezione contro le sovracorrenti posti all’origine dell’impianto, di protezione contro i contatti diretti, di protezione contro i contatti indiretti o protezione con interruttore differenziale avente corrente differenziale nominale non superiore a 30 mA.

CEI 64-8

La CEI 64-8/4 richiede l’impiego di interruttori differenziali con soglia di intervento non superiore ai 30 mA.

412.5 Protezione addizionale mediante interruttori differenziali

412.5.1 L’uso di interruttori differenziali, con corrente differenziale nominale d’intervento non superiore a 30 mA, è riconosciuto come protezione addizionale contro i contatti diretti in caso di insuccesso delle altre misure di protezione o di incuria da parte degli utilizzatori.

412.5.2 L’uso di tali dispositivi non è riconosciuto quale unico mezzo di protezione contro i contatti diretti e non dispensa dall’applicazione di una delle misure di protezione specificate da 412.1 a 412.4.

412.5.3 La protezione addizionale mediante l’uso di dispositivi di protezione con corrente differenziale nominale d’intervento non superiore a 30 mA è richiesta:

a) nei locali ad uso abitativo per i circuiti che alimentano le prese a spina con corrente nominale non superiore a 20 A; e
b) per i circuiti che alimentano le prese a spina con una corrente nominale non superiore a 32 A destinate ad alimentare apparecchi utilizzatori mobili usati all’esterno.

NOTA
Una esenzione può essere fatta per specifiche prese a spina previste per la connessione a particolari componenti elettrici.
...

segue in allegato
