L'oggetto della mia invenzione è quello di fornire una lampada elettrica a incandescenza in cui l'intensità della luce sarà la più grande dove è più utile. La grande maggioranza delle lampade a incandescenza è supportata dall'alto, dipendendo più o meno quasi verticalmente. Adessoil  metodo comune e naturale di avvolgimento del filamento è tale che l'intensità massima viene emessa in direzione orizzontale, dove non è quasi altrettanto utile come se emesse attraverso l'estremità della punta della lampada o opposta alla sua base, mentre l'intensità diminuisce Piano orizzontale verso il basso verso la verticale. Superare questo spreco di luce in senso orizzontale, è da tempo consueto per fornire riflettori destinati a dirigere i raggi verso il basso.

L'oggetto della mia invenzione è quello di fornire una lampada elettrica a incandescenza in cui l'intensità della luce sarà la più grande dove è più utile. La grande maggioranza delle lampade a incandescenza è supportata dall'alto, dipendendo più o meno quasi verticalmente. Adesso il  metodo comune e naturale di avvolgimento del filamento è tale che l'intensità massima viene emessa in direzione orizzontale, dove non è quasi altrettanto utile come se emesse attraverso l'estremità della punta della lampada o opposta alla sua base, mentre l'intensità diminuisce Piano orizzontale verso il basso verso la verticale. Superare questo spreco di luce in senso orizzontale, è da tempo consueto fornire riflettori destinati a dirigere i raggi verso il basso.

Ho scoperto e inventato una peculiare bobina del filamento che emette luce nella sua massima intensità attraverso l'emisfero inferiore del globo pendente, mentre la differenza tra l'intensità media in qualsiasi angolo al di sotto del piano orizzontale e la verticale sarà notevolmente ridotta, Per cui, quando la lampada è supportata in una delle sue posizioni pendenti abituali, la sua massima intensità di luce deve essere all'interno dell'utile cono di raggio. Per intensificare ulteriormente questa proiezione verso il basso dei raggi, formo il globo in modo peculiare, in modo che i raggi non perdano l'intensità mediante la rifrazione, ma passeranno perpendicolarmente attraverso il globo. Sono così abilitato a ottenere una lampada che con la stessa candela potrà gettare circa il trenta per cento.

Più luce verso il basso, oltre al suo uso singolarmente, la mia lampada ha particolari vantaggi quando viene utilizzata nei cluster, poiché in questi cluster la disposizione ordinaria e più conveniente mette le lampade l'una all'altra, per cui una gran parte dei raggi della lampada ordinaria emessa orizzontalmente è inutile, semplicemente illuminando le lampade adiacenti e lo spazio dietro e sopra di loro. Con la mia lampada, la proiezione dei raggi che è in discesa, le lampade possono essere raggruppate fianco a fianco a angoli di, ad esempio, da trenta gradi a sessanta gradi dalla verticale e la luce utile intero ottenuta da ciascuna lampada.
La mia invenzione comprende il filamento come lo avvolgo per ottenere l'effetto sopra descritto; Anche la combinazione con il globo peculiaramente costruito.

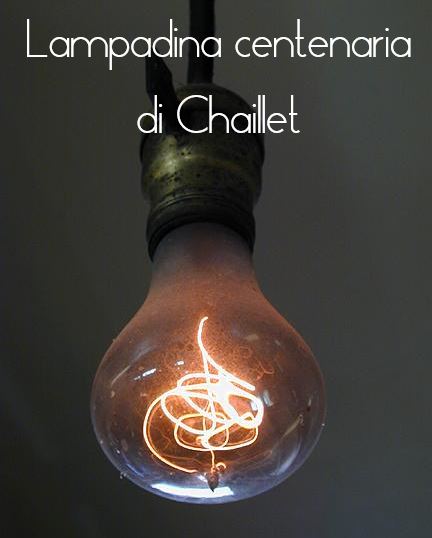

Il filamento è avvolto in una forma che presenta un anello allungato trasversalmente dell'asse della lampada, preferibilmente una serie di loop sostanzialmente ellittici il cui asse maggiore è trasversale all'asse longitudinale della lampada o al piano che si divide l'angolo che il gambo del filamento.

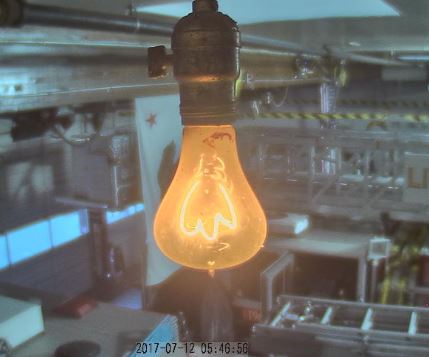

Il globo è di forma piriforme o di pera generale, ma appiattito alla sua estremità a punta, in modo da essere sostanzialmente parallelo alle linee inferiori dei filamenti quando la lampada è sospesa dall'alto. Ciò impedisce la rifrazione dei raggi, permettendo loro di passare attraverso il vetro perpendicolarmente.
I disegni illustrano chiaramente la mia invenzione.

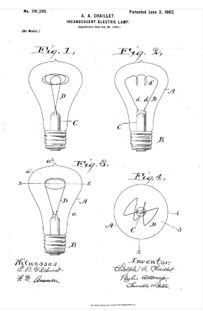

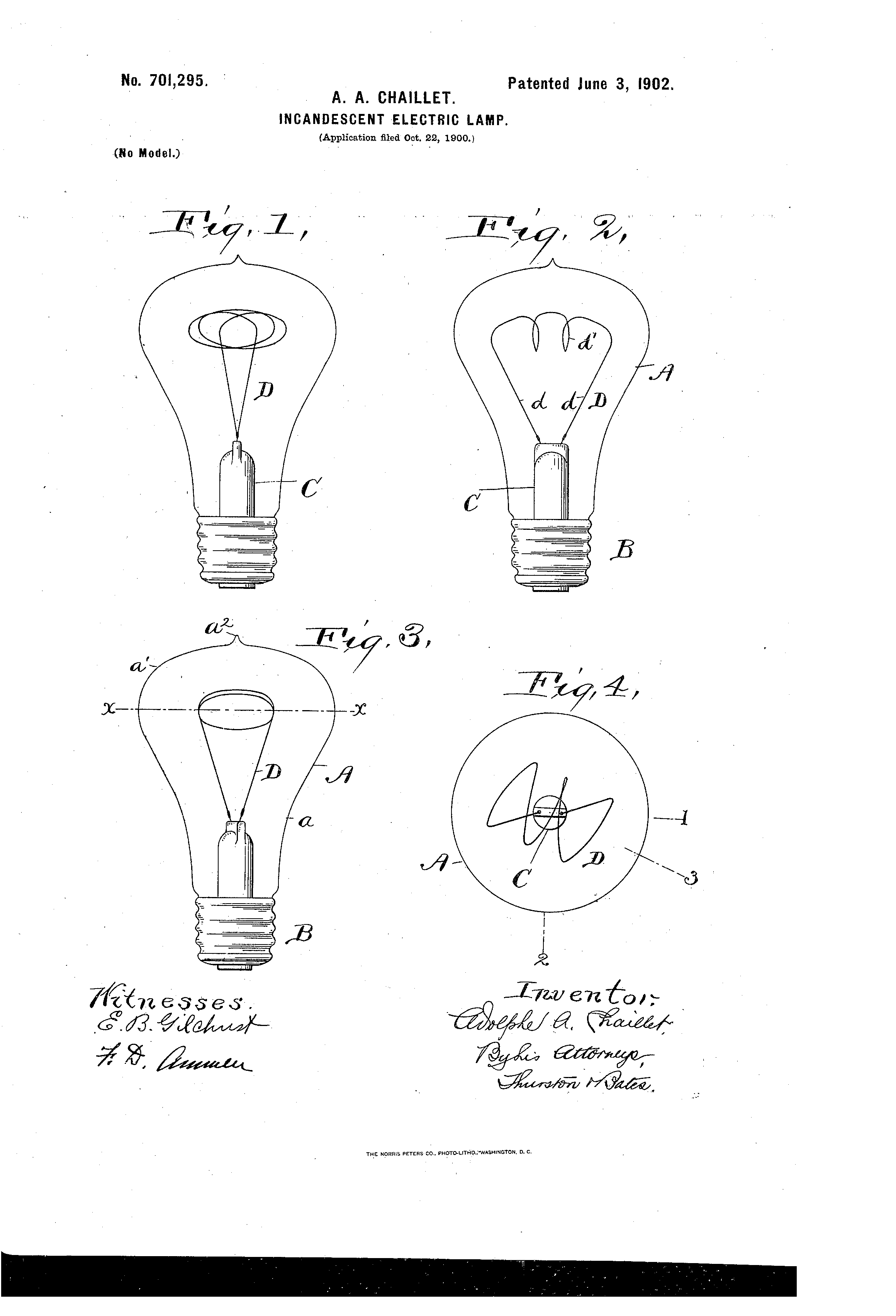

Le figure 1, 2 e 3 sono elevazioni laterali della lampada; E Fig. 4 è un piano, le varie altezze vengono prelevate da frecce corrispondenti numerose di Fig. 4.
Riferendosi alle parti con lettere, A rappresenta il globo, B il tappo di presa fissato all'estremità inferiore, e O il supporto per il filamento. Il tappo e il supporto possono essere di qualsiasi forma desiderata. Il filamento D supportato dall'estremità superiore del montante è il filamento D. Le due gambe che questo filamento nella forma preferibile si illuminano in linee sostanzialmente linee e sono poi collegate dalla serie di più o meno ellittiche loop (1, come mostrato). Assi ad angolo retto all'asse longitudinale della lampada.

Il globo scatta dal tappo preferibilmente in una curva leggermente concava, per dare un aspetto grazioso finché non si trova di fronte alle estremità degli assi principali del filamento, quando si gira bruscamente alla punta a, mentre l'estrema estremità del globo è quasi piatto. Il globo dal piano di intersezione in cui gli assi principali delle ellissi del filamento appaiono approssimativamente (indicato dalla linea spezzata a 00 in figura 3) è dunque una cupola a cui ogni sezione assiale è sostanzialmente una semi-ellisse di Una curvatura corrispondente alla curvatura delle ellissi del filamento. Io uso l'estremità della cupola della lampada per significare l'estremità che ha normalmente il punto o la punta sigillata se sia presente o no.

Gli assi principali delle ellissi della fascia preferibilmente non sono esattamente nello stesso piano, ma occupano un piano curvo sostanzialmente parallelo alla superficie del globo alla sua estremità. Così il globo è sostanzialmente equidistante dal filamento per tutta la sua estremità illuminata e i raggi più utili passano attraverso il globo sostanzialmente perpendicolari, per cui molto poco del loro effetto viene perso in rifrazione.

Dopo aver descritto la mia invenzione, ricordo:

1. In una lampada elettrica a incandescenza, un filamento avente convoluzioni consecutive che formano un'elica la cui asse è trasversale all'asse della lampada, l'elica che è appiattita in una direzione parallela all'asse della lampada , sostanzialmente come descritto.
2. In una lampada elettrica a incandescenza, un filamento avvolto per formare un'elica il cui asse longitudinale è in un piano ad angolo retto rispetto all'asse della lampada, l'elica che è appiattita in una direzione parallela all'asse della lampada, combinato con un globo a forma di pera appiattito alla sua estremità per corrispondere all'illustrazione dell'elica, sostanzialmente come descritto.
3. In una lampada elettrica a incandescenza, un filamento avvolto in una pluralità di convoluzioni per realizzare un'elica trasversale all'asse della lampada, l'elica che è appiattita parallela all'asse della lampada e termina su lati opposti del suo maggior diametro; Le gambe di fila mentale che conducono diagonalmente direttamente da tali terminazioni, sostanzialmente come descritto.
4. In una lampada elettrica a incandescenza, un filamento avvolto in una pluralità di convoluzioni per realizzare un elica avente un asse longitudinale in un piano ad angolo retto rispetto all'asse della lampada, riducendo le convoluzioni parallele all'asse della lampada e L'elica che termina sui lati opposti del suo diametro maggiore, il filamento che porta da esso in due diagonali sostanzialmente dritti. Gambe, combinate con un globo di una forma di pera appiattita sulla sua estremità della cupola e con il supporto interno in cui. Le estremità estreme di dette gambe del filamento sono fissate, sostanzialmente come descritto.
