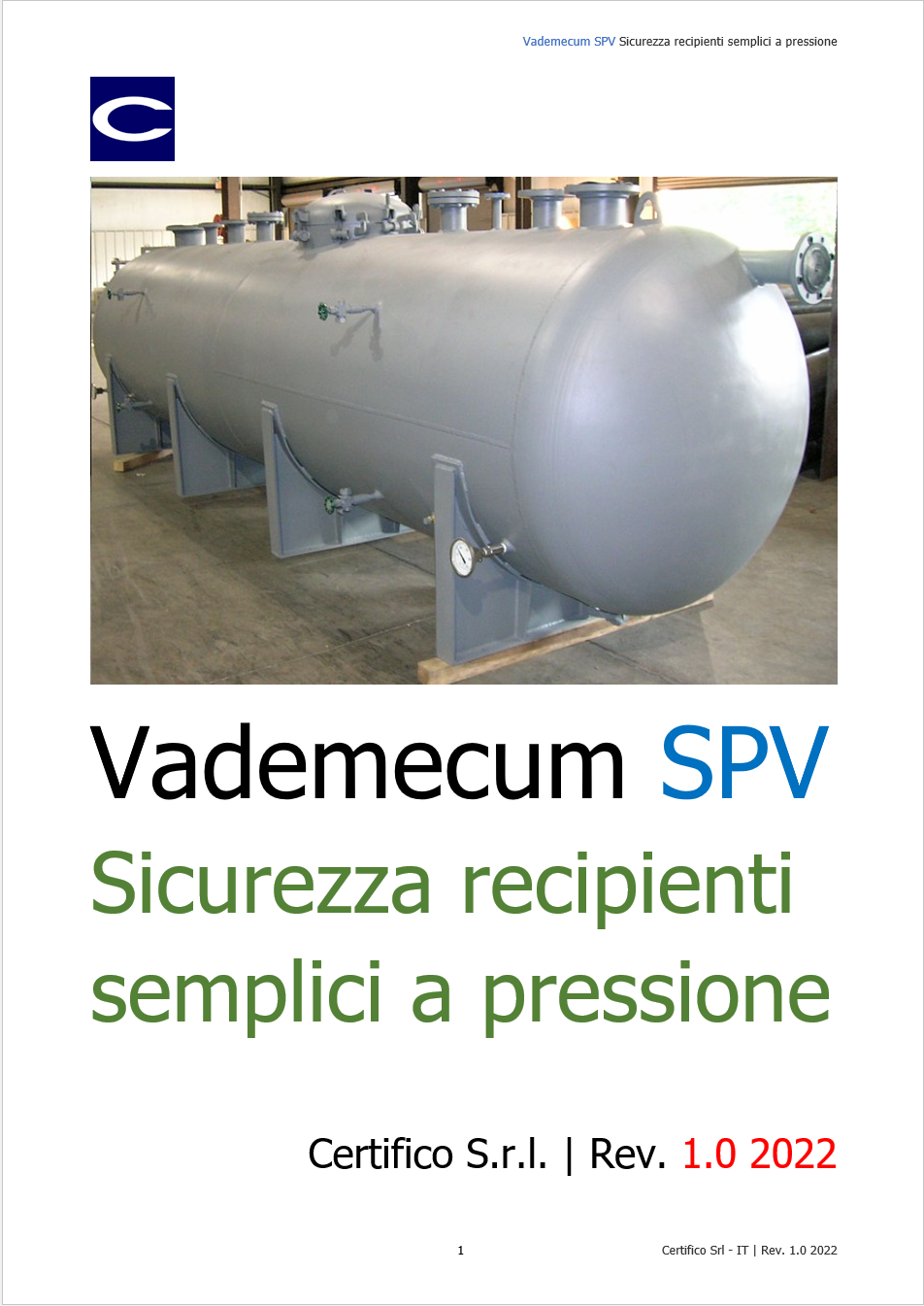

Vademecum SPV sicurezza recipienti semplici a pressione
| ID 7306 | | Visite: 35145 | Documenti Riservati Marcatura CE | Permalink: https://www.certifico.com/id/7306 |
Vademecum SPV sicurezza recipienti semplici a pressione | Rev. 2.0 Aprile 2024
ID 7306 | Rev. 2.0 del 22 Aprile 2024 / Vademecum completo in allegato
Il Presente Vademecum illustra in forma schematica gli aspetti normativi principali per la sicurezza di costruzione e funzionamento degli SPV.
- Inserito paragrafo 2. “Guidelines related to the Simple Pressure Vessels Directive 2014/29/EU (SPVD)”Update Rev. 2.0 del 22.04.2024
- Inserita nota paragrafo 3 “Norme tecniche armonizzate”.
I recipienti semplici a Pressione (SPV - Simple Pressure Vessels) sono Prodotti soggetti a:
- Direttiva 2014/29/UE (Marcatura CE)
- Decreto Legislativo N. 311 del 27 Settembre 1991 (Recepimento IT)
- Norme armonizzate per la PdC ai RESS dell’All. I della Direttiva 2014/29/UE
- Decreto 1° dicembre 2004, n. 329 (messa in servizio)
- Decreto 11 aprile 2011 (verifiche periodiche D.Lgs. 81/2008)
- Decreto Legislativo N. 311 del 27 Settembre 1991 (Recepimento IT)
- Norme armonizzate per la PdC ai RESS dell’All. I della Direttiva 2014/29/UE
- Decreto 1° dicembre 2004, n. 329 (messa in servizio)
- Decreto 11 aprile 2011 (verifiche periodiche D.Lgs. 81/2008)
Struttura del vademecum:
Premessa
1. Marcatura CE
1.1 Decreto di riferimento
1.2 Articoli
1.3 Allegati
2. Guidelines related to the Simple Pressure Vessels Directive 2014/29/EU (SPVD) [Rev. 2.0 2024]
3. Norme tecniche armonizzate [Rev. 2.0 2024]
4. Messa in servizio
4.1 Decreto di riferimento
4.2 Articoli
5. Verifiche periodiche
5.1 Norma di riferimento
5.2 Articoli
6. Verifiche periodiche TUS
6.1 Norma di riferimento
6.2 Allegati
7. Tabella adempimenti
Fonti
1. Marcatura CE
1.1 Decreto di riferimento
1.2 Articoli
1.3 Allegati
2. Guidelines related to the Simple Pressure Vessels Directive 2014/29/EU (SPVD) [Rev. 2.0 2024]
3. Norme tecniche armonizzate [Rev. 2.0 2024]
4. Messa in servizio
4.1 Decreto di riferimento
4.2 Articoli
5. Verifiche periodiche
5.1 Norma di riferimento
5.2 Articoli
6. Verifiche periodiche TUS
6.1 Norma di riferimento
6.2 Allegati
7. Tabella adempimenti
Fonti
...
Excursus
1. Marcatura CE (Costruzione)
Decreto Legislativo N. 311 del 27 Settembre 1991
Attuazione delle direttive 87/404/CEE e successive modifiche in materia di recipienti semplici a pressione, nonchè della direttiva 2014/29/UE del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato di recipienti semplici a pressione (rifusione) che dispone l'abrogazione della direttiva 2009/105/CE in cui quelle precedenti sono state codificate.
(GU n.233 del 4-10-1991)
Campo di applicazione
...
Iscrizioni, istruzioni per l'uso, definizioni e simboli
1. Marcatura CE e iscrizioni
1.1. I recipienti il cui prodotto PS × V e' superiore a 50 bar × l devono recare la marcatura CE di cui all'allegato II del regolamento (CE) n. 765/2008 e le ultime due cifre dell'anno in cui e' stata apposta la marcatura CE.
1.2. Il recipiente o la sua targhetta segnaletica deve riportare almeno le iscrizioni seguenti:
a) pressione massima di esercizio (PS in bar);
b) temperatura massima di esercizio (Tmax in °C);
c) temperatura minima di esercizio (Tmin in °C);
d) capacita' del recipiente (V in l);
e) nome, denominazione commerciale o marchio registrato e indirizzo del fabbricante;
f) tipo e identificazione di serie o del lotto del recipiente.
1.3. Se e' utilizzata una targhetta, questa deve essere concepita in modo da non poter essere riutilizzata e prevedere uno spazio libero per l'eventuale aggiunta di altri dati.
2. Norme tecniche armonizzate
Ultima Comunicazione
Comunicazione della Commissione nell'ambito dell'applicazione della direttiva 2014/29/UE del Parlamento europeo e del Consiglio concernente l’armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato di recipienti semplici a pressione (Pubblicazione di titoli e riferimenti di norme armonizzate ai sensi della normativa dell'Unione sull'armonizzazione) (Testo rilevante ai fini del SEE) (2018/C 326/01) GU C 326/12 del 14.09.2018
| OEN | Riferimento e titolo della norma (e documento di riferimento) | Prima pubblicazione GU | Riferimento della norma sostituita | Data di cessazione della presunzione di conformità della norma sostituita |
| CEN | EN ISO 9606-1:2017 Prove di qualificazione dei saldatori - Saldatura per fusione - Parte 1: Acciai | 9.2.2018 | --- | --- |
| CEN | EN 10207:2017 Acciai per recipienti a pressione semplici - Condizioni tecniche di fornitura per lamiere, nastri e barre | Questa è la prima pubblicazione | EN 10207:2005 Nota 2.1 | La data di questa pubblicazione |
| CEN | EN ISO 15614-1:2004 Specificazione e qualificazione delle procedure di saldatura per materiali metallici - Prove di qualificazione della procedura di saldatura - Parte 1: Saldatura ad arco e a gas degli acciai e saldatura ad arco del nichel e leghe di nichel (ISO 15614-1:2004) (*) | 20.4.2016 | --- | --- |
| EN ISO 15614-1:2004/A1:2008 | 20.4.2016 | Nota 3 | --- | |
| EN ISO 15614-1:2004/A2:2012 | 20.4.2016 | Nota 3 | --- | |
| CEN | EN ISO 15614-2:2005 Specificazione e qualificazione delle procedure di saldatura per materiali metallici - Prove di qualificazione della procedura di saldatura - Parte 2: Saldatura ad arco dell’alluminio e delle sue leghe (ISO 15614-2:2005) | 20.4.2016 | --- | --- |
| EN ISO 15614-2:2005/AC:2009 | 20.4.2016 | --- | --- |
Nota 2.1: la norma nuova (o modificata) ha lo stesso campo di applicazione della norma sostituita. Alla data stabilita, la norma sostituita cessa di dare la presunzione di conformità ai requisiti essenziali e agli altri requisiti previsti dalla normativa pertinente dell'Unione.
Nota 3: In caso di modifiche, la Norma cui si fa riferimento è la EN CCCCC:YYYY, comprensiva delle sue precedenti eventuali modifiche, e la nuova modifica citata. La norma sostituita perciò consiste nella EN CCCCC:YYYY e nelle sue precedenti eventuali modifiche, ma senza la nuova modifica citata. Alla data stabilita, la norma sostituita cessa di fornire la presunzione di conformità ai requisiti essenziali e agli altri requisiti previsti dalla normativa pertinente dell'Unione
(*) Norma ritirata con sostituzione
ISO 15614-1:2017 Specification and qualification of welding procedures for metallic materials - Welding procedure test - Part 1: Arc and gas welding of steels and arc welding of nickel and nickel alloys
Sostituisce:
ISO 15614-1:2004/AMD 1:2008,
ISO 15614-1:2004/AMD 2:2012,
ISO 15614-1:2004/COR 1:2005,
ISO 15614-1:2004
3. Messa in servizio
Decreto 1° dicembre 2004, n. 329.
Regolamento recante norme per la messa in servizio ed utilizzazione delle attrezzature a pressione e degli insiemi di cui all’articolo 19 del decreto legislativo 25 febbraio 2000, n. 93.
(GU n.22 del 28-1-2005 - SO n. 10)
Art. 1. Campo di applicazione
1. Le disposizioni di cui al presente decreto si applicano alle attrezzature a pressione e agli «insiemi» come definiti nel decreto legislativo 25 febbraio 2000, n. 93, e, in particolare, ai seguenti oggetti:
a) le attrezzature di cui all'articolo 3 lettera a), b) e c);
b) i generatori di vapor d'acqua o di acqua surriscaldata, i recipienti in pressione di vapore d'acqua ovvero di gas compressi liquefatti o disciolti o vapori diversi dal vapor d'acqua e gli impianti funzionanti con liquidi caldi sotto pressione preesistenti alla data del 29 maggio 2002 e omologati dall'Istituto superiore per la prevenzione e sicurezza sul lavoro (ISPESL) secondo la legislazione vigente prima della data di entrata in vigore del decreto legislativo n. 93/2000;
c) gli apparecchi semplici a pressione disciplinati dal decreto legislativo 27 settembre 1991, n. 311, di attuazione delle direttive n. 87/404/CEE e n. 90/488/CEE;
d) i recipienti per liquidi e le tubazioni per liquidi, vapori e gas, preesistenti e già posti in esercizio alla data del 29 maggio 2002, non sottoposti ad alcuna omologazione nazionale e non rientranti nelle condizioni di esclusione del presente regolamento, da classificare secondo i fluidi e le categorie previste dal decreto legislativo n. 93/2000;
2. Le disposizioni di cui al presente regolamento riguardano le seguenti verifiche:
a) verifiche di «primo impianto», ovvero di «messa in servizio», riferite alle attrezzature a pressione o agli insiemi quando inseriti ed assemblati negli impianti dagli utilizzatori, finalizzate al controllo del funzionamento in sicurezza delle attrezzature e degli insiemi;
b) verifiche periodiche, verifiche da effettuare successivamente alla messa in funzione dell'attrezzatura a pressione ad intervalli di tempo predeterminati;
c) verifiche di riqualificazione periodica, verifiche da effettuare successivamente alla messa in funzione dell'attrezzatura a pressione ad intervalli di tempo predeterminati;
d) verifiche di riparazione o modifica.
Esclusioni applicazione
Art. 2. Esclusioni
1. Il presente regolamento non si applica ai prodotti elencati all'articolo 1, comma 3, del decreto legislativo n. 93/2000, fatte salve le attrezzature di cui all'articolo 1, lettera c), nonche' ai seguenti oggetti:
...
i) recipienti a pressione, ivi compresi gli apparecchi semplici di cui al decreto legislativo 27 settembre 1991, n. 311, aventi capacita' minore o uguale a 25 litri e, se con pressione minore o uguale a 12 bar, aventi capacita' minore o uguale a 50 litri;
Esclusioni messa in servizio
Art. 5. Esclusioni dal controllo della messa in servizio
...
c) i recipienti semplici di cui al decreto legislativo n. 311/1991 aventi pressione minore o uguale a 12 bar e prodotto pressione per volume minore di 8000 bar x l
Norme transitorie
Art. 15. Norme transitorie
Art. 15. Norme transitorie
1. Ai fini della riqualificazione periodica, la cadenza dei controlli prevista dalle Tabelle di cui agli allegati A e B, si applica a partire dalla data della dichiarazione di messa in servizio.
2. Per le attrezzature che alla data di entrata in vigore del presente decreto sono già sottoposte alle verifiche d'esercizio previste dalla normativa previgente, le norme relative alla riqualificazione periodica si applicano a partire dalla prima verifica periodica in scadenza.
3. Per le attrezzature certificate secondo il decreto legislativo n. 93/2000, per le quali e' stata già presentata denuncia di messa in esercizio all'ISPESL alla data di entrata in vigore del presente decreto, e non e' stata ancora effettuata la relativa verifica, la stessa e' intesa come dichiarazione di messa in servizio e la documentazione già presentata e' integrata per adeguarla a quanto previsto dal presente decreto.
4. Per le attrezzature fabbricate in osservanza del decreto legislativo n. 311/1991, che non hanno ancora subito le verifiche omologative di primo impianto, si applicano le disposizioni previste ai precedenti commi.
...
01. Modello Denuncia messa in servizio SPV INAIL
02. Modello Richiesta verifica messa in sevizio SPV INAIL
03. Modello Richiesta 1a verifica periodica SPV INAIL
...
CIVA | Servizi telematici di certificazione e verifica impianti e apparecchi
Dal 27 maggio 2019 i servizi di certificazione e verifica di impianti e apparecchi INAL si richiedono on line: Civa.
Il nuovo applicativo messo a disposizione dall’Inail consente di richiedere on line i servizi più significativi, tra cui l’immatricolazione e la messa in servizio, relativi a impianti e attrezzature. Una parte residuale dei servizi sarà oggetto di un secondo rilascio.
A partire dal 27 maggio 2019, accedendo dal portale dell’Istituto e seguendo le istruzioni fornite con la circolare n. 12 del 13 maggio 2019, devono essere richiesti attraverso l’applicativo Civa i seguenti servizi:
- la denuncia di impianti di messa a terra;
- la denuncia di impianti di protezione da scariche atmosferiche;
- la messa in servizio e l’immatricolazione delle attrezzature di sollevamento;
- il riconoscimento di idoneità dei ponti sollevatori per autoveicoli;
- le prestazioni su attrezzature di sollevamento non marcate CE;
- la messa in servizio e l’immatricolazione degli ascensori e dei montacarichi da cantiere;
- la messa in servizio e l’immatricolazione di apparecchi a pressione singoli e degli insiemi;
- l’approvazione del progetto e la verifica primo impianto di riscaldamento;
- le prime verifiche periodiche.
- la denuncia di impianti di protezione da scariche atmosferiche;
- la messa in servizio e l’immatricolazione delle attrezzature di sollevamento;
- il riconoscimento di idoneità dei ponti sollevatori per autoveicoli;
- le prestazioni su attrezzature di sollevamento non marcate CE;
- la messa in servizio e l’immatricolazione degli ascensori e dei montacarichi da cantiere;
- la messa in servizio e l’immatricolazione di apparecchi a pressione singoli e degli insiemi;
- l’approvazione del progetto e la verifica primo impianto di riscaldamento;
- le prime verifiche periodiche.
Dal 1° luglio 2022 sono attivi i nuovi servizi online per la richiesta di prestazioni del settore apparecchi a pressione, attraverso il sistema informatico Civa.
Dal 1° luglio 2022 accessibili online sul portale dell’Istituto i nuovi servizi del settore apparecchi a pressione, che consentono ai legali rappresentanti o loro delegati (consulenti per le attrezzature e impianti, installatori, etc.) di richiedere all’Inail prestazioni di tarature valvole, scorrimento viscoso, omologazione attrezzature con parti elettriche attive, approvazione generatori modulari, prova manichette GPL, revisione recipienti di trasporto gas (vecchio parco).
Tabella adempimenti
Recipienti semplici a pressione (SPV) conformi alla Direttiva 2014/29/UE
[...] Segue in allegato
Certifico Srl - IT | Rev. 2.0 2024
©Copia autorizzata Abbonati
Matrice revisioni
| Rev. | Data | Oggetto | Autore |
| 2.0 | 22.04.2024 | - Inserito paragrafo 2. “Guidelines related to the Simple Pressure Vessels Directive 2014/29/EU (SPVD)” - Inserita nota paragrafo 3 “Norme tecniche armonizzate”. |
Certifico Srl |
| 1.0 | 06.06.2022 | Inserita Tabella adempimenti Recipienti semplici a pressione (SPV) | Certifico Srl |
| 0.0 | 29.11.2018 | --- | Certifico Srl |
