EN 60204-1:Test Report Equipaggiamenti elettrici

ID 760 | | Visite: 20876 | Documenti Riservati Marcatura CEPermalink: https://www.certifico.com/id/760

Test report EN 60204 1 2018

EN 60204-1: Test Report Equipaggiamenti elettrici

ID 760 | Rev. 2.0 del 06.10.2021 / Documento di lavoro in allegato

Modello Test Report CEI EN 60204-1 | Prove di verifica equipaggiamento elettrico

EN 60204-1:2018 "Sicurezza del macchinario - Equipaggiamento elettrico delle macchine Parte 1: Regole generali" - Ed. 6.0

Data pubblicazione CEI: 01 dicembre 2018

EN 60204-1:2018 Armonizzazione BT

Con la  Decisione di esecuzione (UE) 2019/1956 (GU L 306/26 del 27.11.2019), la EN 60204-1:2018 entra in regime di armonizzazione per la Direttiva 2014/35/UE "Bassa Tensione" a partire dalla data del 27 Novembre 2019. La norma sostituita, EN 60204-1:2006, è ritirata dal 27 maggio 2021 (cessazione Presunzione di Conformità).

La EN 60204-1:2018 è "informalmente" armonizzata per i requisiti elettrici della Direttiva macchine.

N.B.

Questa edizione (Ed. 6.0) annulla e sostituisce la precedente CEI EN 60204-1:2006-09 (Ed. 5.0) che è rimasta in vigore fino al 14-09-2021 e ne costituisce una revisione tecnica

La norma si applica agli equipaggiamenti e sistemi elettrici, elettronici e programmabili di macchine non portatili quando sono in moto, inclusi i gruppi di macchine che lavorano in modo coordinato. L'equipaggiamento considerato inizia dal punto di connessione dell'alimentazione all'equipaggiamento elettrico della macchina. La presente Norma si applica agli equipaggiamenti elettrici o a parti di equipaggiamenti elettrici alimentati con tensioni nominali non superiori a 1 000 V in corrente alternata o 1 500 V in corrente continua e con frequenze nominali non superiori a 200 Hz.

Essa non copre tutte le prescrizioni (per es. protezioni, interblocchi o comandi) necessarie o richieste da altre norme o regolamenti al fine di proteggere le persone da pericoli diversi da quelli elettrici. Questa edizione annulla e sostituisce la precedente CEI EN 60204-1:2006-09 che è rimasta in vigore fino al 14-09-2021 e ne costituisce una revisione tecnica.

Questa nuova edizione include le seguenti modifiche tecniche rispetto alla precedente:

- aggiunta di requisiti per affrontare le applicazioni che coinvolgono i Power Drive System (PDS);
- cambiamento nell’elenco delle differenze nazionali;
- chiarimenti sui dispositivi di sezionamento dell’alimentazione,
- revisione dei requisiti di compatibilità elettromagnetica (EMC);
- chiarimenti sui requisiti per la protezione contro le sovracorrenti;
- requisiti per calcolare la corrente nominale di cortocircuito;
- revisione dei requisiti dei collegamenti dei conduttori di protezione ed equipotenziali;
- riorganizzazione e revisione dell’articolo 9 relativo ai circuiti e funzioni di comando e controllo, compresi i requisiti relativi all’arresto del PDS all'arresto di emergenza e alla protezione del circuito dalle sovracorrenti;
- revisione dei requisiti della documentazione tecnica;
- aggiornamento generale in relazione agli standard normativi e ai riferimenti bibliografici.

Il documento riporta tutte le verifiche, obbligatorie e non, da effettuare sull'equipaggiamento elettrico di una macchina, secondo quanto prescritto dalla norma EN 60204-1:2018.

Sono descritti i metodi e valori di prova, inseriti in un comodo report dove organizzare i valori ottenuti e le valutazioni effettuate ottenendo una relazione sulla sicurezza elettrica delle macchine.

Prove:

a) Verifica che l’equipaggiamento elettrico sia conforme alla documentazione tecnica.
b) In caso di protezione contro i contatti indiretti mediante interruzione automatica, devono essere verificate le condizioni per la protezione mediante interruzione automatica.
c) Prove di resistenza dell’isolamento.
d) Prove di tensione.
e) Protezione contro le tensioni residue.
f) Prove funzionali.

Qualora non esistano norme di prodotto specifiche per la macchina che indichino quali prove effettuare, le verifiche devono sempre includere le voci a), b), e f), e possono includere una o più voci da c) a e).

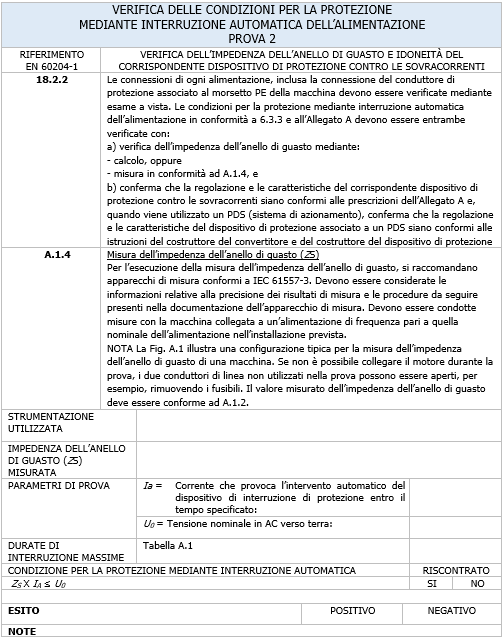

EN 60204 1 Prova 2

[...] Segue in allegato

Fonti
EN 60204-1:2018

Certifico Srl - IT | Rev. 2.0 2021
©Copia autorizzata Abbonati

Matrice Revisioni:

Rev. Data Oggetto Autore
2.0 06.10.2021 Aggiornamento normativo EN 60204-1:2018
Aggiornamento format modello
Certifico Srl
1.0 04.07.2019 Aggiornamento format modello
Aggiornamento riferimenti normativi
Certifico Srl
0.0 28.09.2014 -- Certifico Srl

Maggiori Info e acquisto Documento

Documento compreso nel Servizio di Abbonamento Marcatura CE
