UNI 11325-7:2023 Valutazione stato conservazione tubazioni

ID 20572 | 18.10.2023 / Documento di approfondimento in allegato

Documento di approfondimento per la valutazione dello stato di conservazione delle tubazioni in esercizio ai fini della verifica periodica di integrità in accordo alla norma tecnica UNI 11325-7:2023.

La norma definisce le procedure e i requisiti minimi per la valutazione dello stato di conservazione delle tubazioni in esercizio ai fini della verifica periodica di integrità, dopo un determinato periodo di funzionamento.

La norma si applica alle tubazioni per le quali esiste l’obbligo di effettuazione della verifica di integrità ai sensi del D.M. 329/2004, art. 12.

La norma fornisce anche (vedere appendice A) una procedura per la valutazione dello stato di conservazione ed efficienza delle tubazioni ai sensi del dell’art. 16, punto c), comma 2 del D.M. 329/2004, ai fini della riqualificazione periodica di cui all’art. 10.

La norma non tratta:

- i metodi di controllo di elementi applicati sulla tubazione in occasione di temporanee riparazioni;
- i controlli finalizzati alla determinazione della vita residua della tubazione.

___________

Decreto 1 dicembre 2004 n. 329

[...]

Art. 10. Riqualificazione periodica

1. Ai fini della definizione della periodicità dei controlli di attrezzature ed insiemi di cui all'articolo 1, finalizzati alla «riqualificazione periodica» degli stessi ed allo scopo di definire una metodologia procedurale omogenea tutte le attrezzature di cui all'articolo 1, vengono classificate tenendo conto delle categorie definite dall'Allegato II del decreto legislativo n. 93/2000.

2. Per verifiche di riqualificazione s'intendono:

a) verifiche d’integrità come definite all'articolo 12;
b) verifiche di funzionamento come definite all'articolo 13.

3. La riqualificazione periodica delle attrezzature a pressione, e' regolamentata secondo lo schema riportato nelle tabelle di cui agli allegati A e B. La frequenza ditali verifiche va modificata qualora il fabbricante delle singole attrezzature, nel manuale d'uso e manutenzione, indichi periodicità di interventi inferiori a quelle indicate nella citata tabella con particolare riguardo al problema della corrosione ed erosione o altre azioni che possano compromettere nel tempo la stabilità strutturale delle attrezzature. Fermi restando i limiti temporali previsti dalla tabella e di quelli suggeriti dal fabbricante, le verifiche successive vanno eseguite entro i termini derivanti dai risultati dell'ultima verifica eseguita.

4. Le verifiche relative agli accessori di sicurezza e di quelli a pressione seguono la stessa periodicità dell'attrezzatura a pressione cui sono destinati o con cui sono collegati.

5. Ispezioni alternative e con periodicità differenti da quelle elencate nelle tabelle di cui agli allegati A e B, ma tali da garantire un livello di protezione equivalente, possono essere accettate per casi specifici, nonché per determinate tipologie, fatto salvo quanto previsto nelle istruzioni per l'uso rilasciate dal fabbricante dell'attrezzatura stessa e previa autorizzazione del Ministero delle attività produttive; la relativa richiesta di deroga dovrà essere presentata dall'utente corredata da un'adeguata relazione tecnica.

[...]

Art. 12. Verifiche di integrità in occasione delle verifiche periodiche

1. La verifica di integrità consiste nell'ispezione delle varie membrature mediante esame visivo eseguito dall'esterno e dall'interno, ove possibile, in controlli spessimetrici ed eventuali altri controlli che si rendano necessari a fronte di situazioni evidenti di danno.

2. Ove nella rilevazione visiva e strumentale o solamente strumentale si riscontrano difetti che possono in qualche modo pregiudicare l'ulteriore esecrabilità' dell'attrezzatura, vengono intraprese, per l'eventuale autorizzazione da parte del soggetto preposto, le opportune indagini supplementari atte a stabilire non solo l’entità del difetto ma anche la sua possibile origine. Ciò al fine di intraprendere le azioni piu' opportune di ripristino della integrità strutturale del componente, oppure a valutarne il grado di sicurezza commisurato al tempo di ulteriore esecrabilità' con la permanenza dei difetti riscontrati.

3. Per le attrezzature di cui all'articolo 1 che lavorano in condizioni di regime tali per cui possono essere significativi fenomeni di scorrimento viscoso, oltre ai controlli di cui ai commi precedenti, si osservano le prescrizioni tecniche vigenti in materia.

4. Quando l'attrezzatura ha caratteristiche tali da non consentire adeguate condizioni di accessibilità all'interno o risulta comunque non ispezionabile esaustivamente, l'ispezione è integrata, limitatamente alle camere non ispezionabili, con una prova di pressione a 1.125 volte la pressione PS che può essere effettuata utilizzando un fluido allo stato liquido.

5. La non completa ispezionabilità può essere conseguente alla presenza, su parti rappresentative del recipiente, di masse interne o rivestimenti interni o esterni inamovibili, anche parzialmente, o la cui rimozione risulti pregiudizievole per l’integrità delle membrature o dei rivestimenti o delle masse stesse.

6. La prova di pressione idraulica può essere sostituita, in caso di necessità e previa predisposizione da parte dell'utente di opportuni provvedimenti di cautela, con una prova di pressione con gas (aria o gas inerte) ad un valore di 1,1 volte la pressione PS. In tale caso dovranno essere prese tutte le misure previste dal decreto del Presidente della Repubblica 27 aprile 1955, n. 547, per tale tipo di collaudo e la prova deve avere una durata minima di due ore durante le quali deve essere verificata l'assenza della caduta di pressione.

7. La verifica di integrità per le tubazioni non comporta obbligatoriamente ne' la prova idraulica ne' la ispezione visiva interna, ma opportuni controlli non distruttivi per l'accertamento della integrità della struttura.

[...]

Art. 16. Requisiti dei recipienti per liquidi e tubazioni in esercizio alla data di entrata in vigore del presente decreto e non certificati secondo il decreto legislativo 25 febbraio 2000, n. 93.

1. L'utilizzatore deve denunciare all'ISPESL entro quattro anni dalla data di entrata in vigore del presente decreto i recipienti per liquidi e le tubazioni, mai assoggettati ad omologazioni o controlli di legge, per i quali le caratteristiche tecniche rientrano tra quelle che individuano le condizioni di obbligatorietà alla riqualificazione periodica.

2. La denuncia all'ISPESL deve contenere:

a) una descrizione sintetica del recipiente o della tubazione (impianto, identificazione, condizioni di esercizio, fluido, dimensioni, accessori di sicurezza);
b) la classificazione della attrezzatura secondo i fluidi e le categorie previste dal decreto legislativo n. 93/2000;
c) una valutazione sullo stato di conservazione ed efficienza della attrezzatura.

3. A seguito della denuncia dell'utilizzatore, il soggetto preposto alla verifica periodica effettua presso l'utente un intervento di riqualificazione periodica sull'attrezzatura denunciata, ai sensi di quanto previsto dall'articolo 10.

[...]

UNI 11325-7:2023 Estratto

[...]

A.5 Valutazione dello stato di conservazione ed efficienza

La valutazione dello stato di conservazione ed efficienza si compone delle seguenti fasi:

a) valutazione dello stato di conservazione;
a1) analisi tecnica di conservazione (punto A.6);
a1.1) analisi dei meccanismi di danno noti e prevedibili (punto A.6.1);
a1.2) elaborazione e attuazione del piano dei controlli (punto A.6.2).
a2) verifica tecnica di conservazione (punto A.7).

b) valutazione dello stato di efficienza (punto A.8).

A conclusione della valutazione dello stato di conservazione e di efficienza, deve essere predisposto un dettagliato resoconto, in conformità al punto A.9.

In alternativa a quanto indicato nei punti A.6, A.7 e A.8, l'approccio può essere conforme e congruente a procedure normalizzate basate su analisi dei pericoli per la valutazione dei rischi del tipo Risk Based Inspection (vedere UNI/TS 11325-8), o altre procedure di cui sia dimostrata almeno l'equivalenza agli esiti delle valutazioni. In tal caso, visto il processo approfondito di valutazione del rischio, l'identificazione delle tubazioni può avvenire secondo criteri di aggregazione per omogeneità (medesimo fluido, materiale, esercizio e meccanismi di danno). Il circuito risultante è da considerarsi come un'unica tubazione ai fini della definizione del piano dei controlli e della valutazione dello stato di conservazione e di efficienza.

Anche per procedure normalizzate o altre procedure equivalenti, si applicano i requisiti previsti ai successivi punti A.6.3, A.6.4 e A.6.5 e, relativamente all'opportunità di utilizzo di più sessioni di controllo, deve essere indicata DRVC in conformità a quanto specificato ai punti A.3.2 e A.6.2.10.

Nel presente caso, il resoconto della valutazione dello stato di conservazione ed efficienza, di cui al punto A.9, deve essere elaborato in conformità alle procedure utilizzate e deve essere disponibile presso il sito industriale ove la tubazione è installata.

[...]

A.6.2.3 Metodi e tecniche PND di controllo

Il piano dei controlli deve comprendere almeno una o più ispezioni visive generali da eseguirsi con frequenza definita o, di preferenza, preliminarmente alla prevista sessione
di controllo. L'ispezione visiva generale è eseguita sulla tubazione come installata, senza necessariamente richiedere la rimozione di eventuali coibentazioni e limitandosi ai punti
facilmente accessibili. L'ispezione visiva generale non deve necessariamente essere documentata con rapporto di prova da inserire nel resoconto del controllo della tubazione
elaborato in conformità al punto A.6.5.

I controlli successivi possono essere in alternativa di screening o di dettaglio, o una combinazione di entrambi, purché nel rispetto dei requisiti di cui ai punti da A.6.2.4 ad A.6.2.11.

I controlli devono essere determinati tenendo conto anche degli esiti dell'ispezione visiva generale.

Il controllo di dettaglio non necessariamente richiede preliminarmente un controllo di screening.

I più diffusi metodi e tecniche PND per i controlli di screening e di dettaglio sono indicati nel prospetto A.1.

prospetto A.1 Metodi e tecniche PND di controllo

Nota A titolo informativo, alcune indicazioni di carattere tecnico-operativo per alcuni metodi e tecniche PND sono fornite in appendice C.

Non possono escludersi ulteriori approcci diagnostici rispetto a quelli menzionati nel prospetto 1, purché adeguatamente qualificati in conformità al rapporto tecnico UNI CEN/TR 14748.

Nel caso in cui la tubazione, o una parte di essa, sia sottoposta ad un programma di controllo in continuo o periodico (monitoraggio), gli esiti di tale controllo possono essere utilizzati ai fini della valutazione dello stato di conservazione e di efficienza, purché in conformità con il piano dei controlli.

[...]

A.6.2.5 Controllo di dettaglio

Il controllo di dettaglio:
- consente, in generale, una più approfondita caratterizzazione delle discontinuità;
- implica, in generale, un contatto fisico diretto della strumentazione diagnostica utilizzata con la superficie della tubazione e pertanto ciò potrebbe richiedere, compatibilmente alle specifiche tecniche applicative, la rimozione della coibentazione e/o il "fermo impianto".

L'estensione minima D_min del controllo di dettaglio è indicata nel prospetto A.3, in ragione della categoria di pericolosità della tubazione e del gruppo di fluido.

prospetto A.3 Estensione minima D_min del controllo di dettaglio

[...]

A.7 Verifica tecnica di conservazione (fase a2)

La verifica tecnica di conservazione delle caratteristiche tecnologiche (per esempio dimensionali, metallurgiche, meccaniche) è un procedimento che tiene conto di: Fase a2.1) la disponibilità dei dati di progetto e/o fabbricazione della tubazione (per esempio: specifica di linea o certificato del fabbricante della tubazione o disegni costruttivi finali), o altra documentazione pertinente, o da un'analisi composizionale, o da misure delle proprietà meccaniche dei materiali anche attraverso metodi indiretti, e delle condizioni di esercizio e/o di PS e TS_max/TS_min;

Fase a2.2) la rispondenza ai requisiti dimensionali minimi (spessori e caratteristiche meccaniche) desumibili dalla documentazione di progetto e/o fabbricazione della tubazione;

Fase a2.3) la verifica di stabilità della tubazione condotta in conformità e congruenza a procedure normalizzate (per esempio, UNI EN 13480, API 570, ASME B31) per le condizioni assunte, qualora risulti negativa la verifica delle fasi a2.1 o a2.2;

Fase a2.4) l'eventuale opportunità di attuare una iniziativa immediata: riparazione, ridefinizione delle condizioni PS e TS_max/TS_min, dismissione, definizione di nuovi margini dimensionali.

Una rappresentazione schematica del processo di valutazione dello stato di conservazione è fornita dal diagramma di flusso rappresentato in figura A.1.

figura A.1 Diagramma di flusso del processo di valutazione dello stato di conservazione (Fase a)

[...]

APPENDICE B (informativa)
ELENCO DI POSSIBILI CAUSE DI DANNO, DEI RELATIVI MECCANISMI E DEI METODI E TECNICHE PND DI CONTROLLO APPLICABILI

Nel prospetto B.1 è riportato un elenco non esaustivo di possibili cause di danno, dei relativi meccanismi e dei metodi e tecniche PND di controllo generalmente applicabili, la cui efficacia dovrà essere valutata in funzione della loro capacità di caratterizzazione dei difetti attesi.

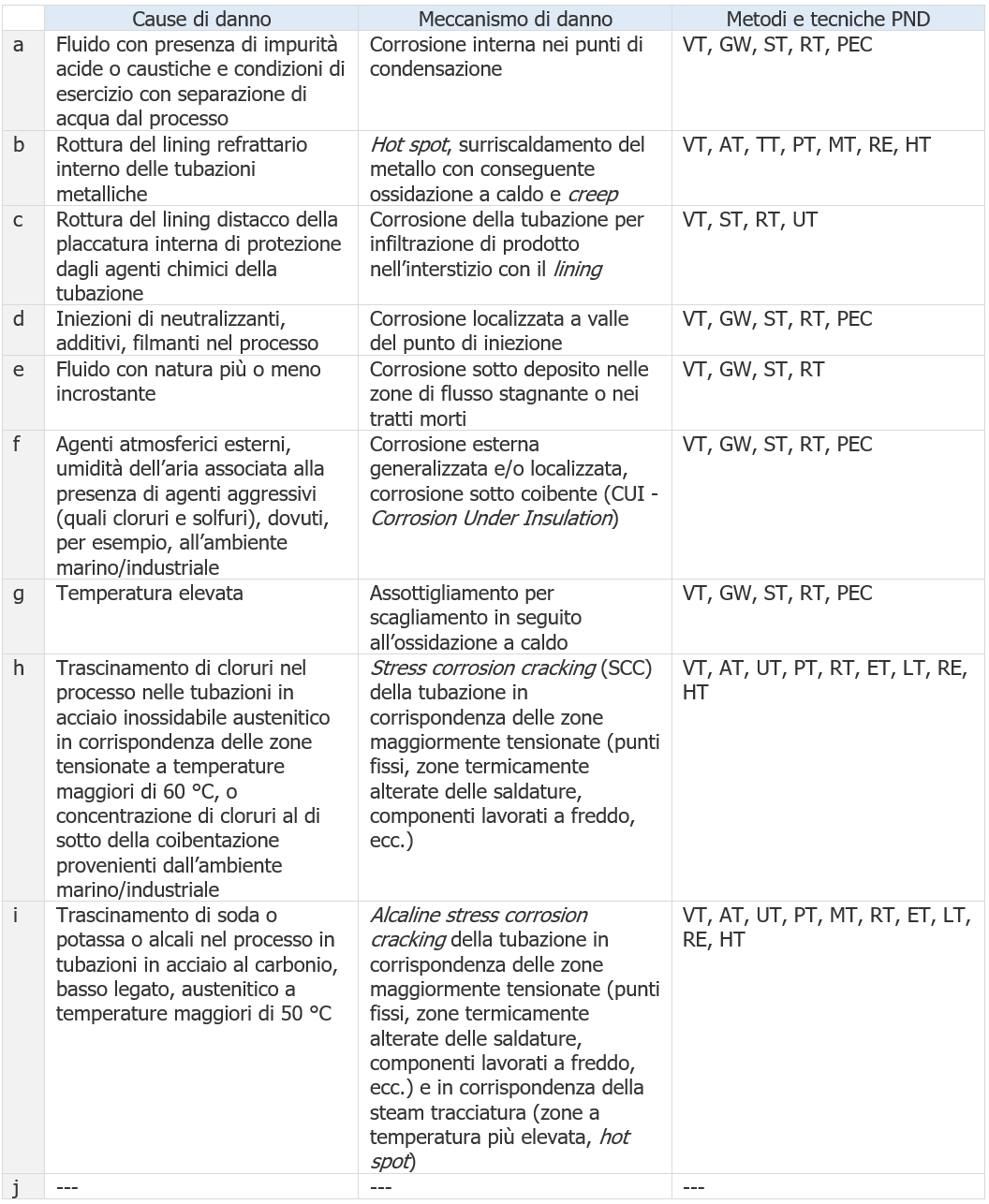

prospetto B.1 Elenco di possibili cause di danno, dei relativi meccanismi e dei metodi e tecniche PND di controllo applicabili

[...]

C.1 Generalità

Data la specificità delle tubazioni, si riportano alcune indicazioni sullo svolgimento dei controlli con i metodi PND di seguito indicati, essenzialmente per il rilievo dei meccanismi di danno corrosivi/erosivi:

- esame visivo (VT) (punto C.2);
- onde guidate (GW) (punto C.3);
- spessimetria (ST) (punto C.4).

[...]

C.3 Onde guidate (GW)

Il GW consente un controllo di screening su tubazioni in maniera efficace, rapida e facilmente ripetibile, per il rilievo di zone o tratti caratterizzati da mancanza di metallo dovuti essenzialmente a corrosioni generalizzate e localizzate.

Il GW dovrebbe essere condotto in conformità alla UNI/TS 11317.

Ad integrazione delle indicazioni fornite dalla UNI/TS 11317, si dovrebbe assicurare che:

a) sia applicata la tecnica di controllo più indicata. Nel prospetto C.1, in relazione ad alcune installazioni sono riportate indicazioni per l'individuazione della tecnica;

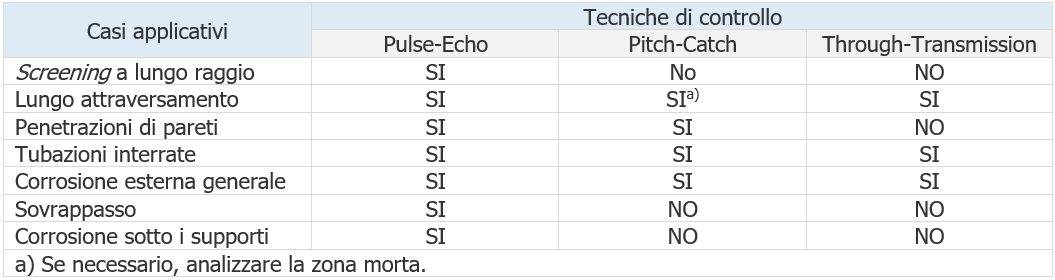

prospetto C.1 Tecniche di controllo con metodo GW

[...] segue in allegato
