ISO/TR 14121-2: Metodi per l'analisi del rischio

ID 1242 | 26.10.2020 Edizione 3.0 2020 / Documento completo allegato o Acquisto singolo in Store

3a Edizione 2020 del focus sul Rapporto Tecnico ISO/TR 14121-2:2012 UNI 2013) (Analisi e Stima) che congiuntamente alla norma tecnica armonizzata EN ISO 12100:2010 (UNI 2010) (Valutazione) sono gli standards di riferimento per la Valutazione dei rischi previsti dalla Direttiva macchine 2006/42/CE sui RESS dell'All. I

Il presente Focus interpreta il processo di valutazione dei Rischi sulle macchine in riferimento alle due norme ed in particolare al Rapporto Tecnico ISO/TR 14121-2.

Il rapporto ISO/TR 14121-2 è una guida pratica per tutte le persone coinvolte nella progettazione, installazione e modifica del macchinario in tutte le sue fasi di vita.
In particolare esso descrive i metodi diversi e gli strumenti da utilizzare al fine di analizzare il rischio in tutte le fasi di processo.
La scelta del metodo o dello strumento dipende dal settore, dall'azienda o dalle preferenze di chi effettua la valutazione del rischio.
Il rapporto ISO/TR14121-2 prende in esame esclusivamente la prima parte di valutazione del rischio, cioè quella di analisi.

L'Edizione 2020 approfondisce quanto previsto dal Rapporto Tecnico ISO/TR 14121-2.

Excursus
...

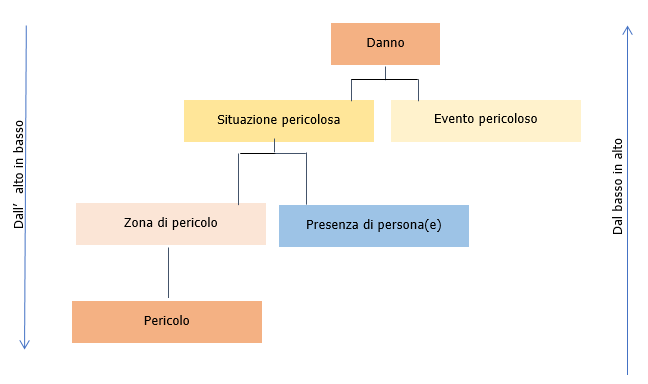

I metodi per l’identificazione dei pericoli sono molti e di diversa tipologia, di solito i più seguiti sono di due tipi:

- Approccio dall’alto al basso: con l’aiuto delle CHECK-LIST di controllo è possibile partire da un danno che si potrebbe verificare (Es: taglio, schiacciamento ecc.) e procedere fino all’individuazione del pericolo.

- Approccio dal basso all’alto: inizia con l’analisi di tutti i pericoli e la considerazione di tutti i possibili sviluppi negativi di una situazione pericolosa fino alla generazione del danno.

...

Probabilità che si verifichi un danno

Nota Vedere punto 5.5.2.3 della ISO 12100:2010.

Tutti gli approcci alla stima del rischio dovrebbero prevedere la stima della probabilità che si verifichi un danno, considerando:

a) l'esposizione della(e) persona(e) al pericolo (vedere punto 5.5.2.3.1 della ISO 12100:201O);
b) la probabilità che si verifichi un evento pericoloso (vedere punto 5.5.2.3.2 della ISO 12100:201O); e
c) le possibilità tecniche e umane per evitare o limitare il danno (vedere punto 5.5.2.3.3 della ISO 12100:2010).

Esiste una situazione pericolosa quando una o più persone sono esposte a un pericolo. Un danno si verifica a seguito di un evento pericoloso come illustrato nella figura 2.

Quando si stima la probabilità di un danno, dovrebbero essere considerati anche gli aspetti pertinenti descritti al punto 5.5.3 della ISO 12100:2010

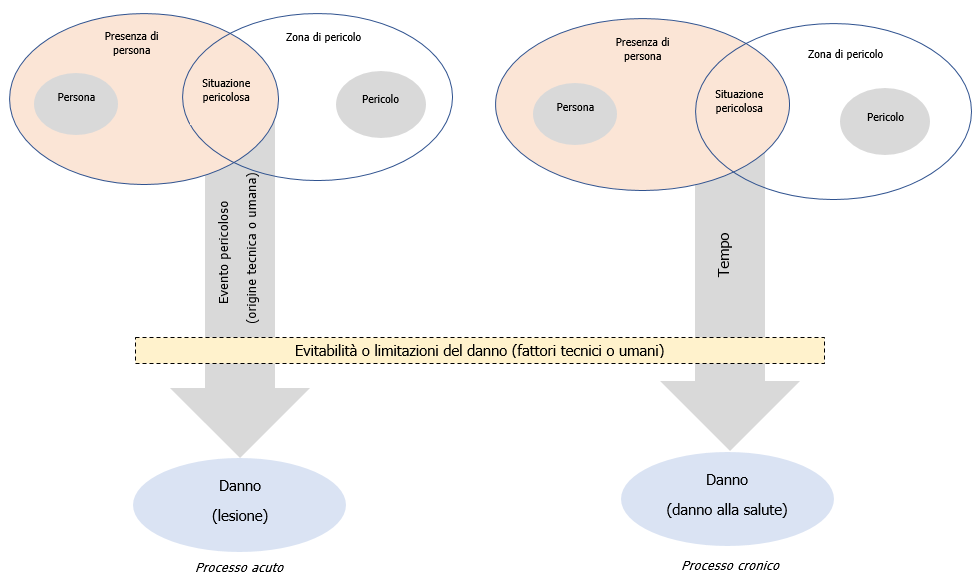

Figura 2 Condizioni in cui si verifica il danno

...

Metodi di stima del rischio

Strumento ibrido

Esistono strumenti ibridi o metodi per la stima del rischio che combinano due degli approcci sopra descritti. Si tratta generalmente di grafici del rischio che contengono al loro interno matrici o sistemi di punteggio per uno degli elementi del rischio. Anche gli approcci qualitativi possono contenere certi elementi di quantificazione, per esempio l'indicazione di gamme di frequenza per le probabilità o le esposizioni. Per esempio qualcosa di "probabile" può essere espresso come a frequenza annuale, mentre un'esposizione "alta" può essere definita come a frequenza oraria.

Un esempio di uno strumento ibrido o di un metodo per la stima del rischio e indicato al punto 6.5.2.

Esempio di uno strumento ibrido o di un metodo per la stima del rischio

Il metodo di stima del rischio quantifica i parametri qualitativi. Si tratta di un metodo ibrido di punteggio numerico e matrice del rischio.

Dovrebbe essere utilizzato il modulo riprodotto a pagina 18 insieme alle seguenti indicazioni.

Pre-stima del rischio

Barrando questa casella, si indica che si tratta della prima stima del rischio. Questa valutazione e eseguita nella fase teorica, quando sono disponibili solo specifiche e disegni di massima. In questa fase non sono disponibili disegni dettagliati. La valutazione serve ad assumere decisioni sui sistemi principali di una macchina, per esempio, la catena cinematica meccanica o i servoazionamenti, la saldatura ad aria calda o a ultrasuoni, un riparo mobile o una barriera luminosa.

Stima intermedia del rischio

La casella della stima intermedia del rischio e barrata per tutte le stime del rischio intermedie eseguite durante lo sviluppo della macchina. In questa fase sono considerate due serie di pericoli. Le misure di protezione/riduzione del rischio indicate nella fase di pre-stima del rischio sono applicate e valutate nuovamente in questa fase. Il progetto della macchina cambia durante lo sviluppo. Le valutazioni del rischio necessitano di accompagnare le revisioni successive del progetto. In questa fase sono trattati nuovi pericoli.

Stima finale del rischio

Questa casella è barrata al momento della stima finale del rischio. La valutazione finale è eseguita sulle misure di protezione/riduzione del rischio attuate. In questa fase non dovrebbe essere rilevato nessun nuovo pericolo. Tuttavia, quando si identifica un nuovo pericolo durante la valutazione delle misure di protezione/riduzione del rischio attuate, anche il nuovo pericolo deve essere stimato è ponderato in questa fase. Se il pericolo richiede l'adozione di una misura di protezione/riduzione del rischio, e necessario che la valutazione finale sia ripetuta per quella misura di protezione/riduzione del rischio.

Numero di riferimento (N° rif.)

Il numero di riferimento, o numero di serie, e utilizzato per assegnare a ogni pericolo identificato un numero a scopo di riferimento.

Numero del tipo di pericolo (N° tipo)

Il numero del tipo, il tipo di pericolo o il numero del gruppo e utilizzato per classificare i pericoli. I numeri fanno riferimento a quelli indicati per il tipo o il gruppo secondo il prospetto B.1 della ISO 12100:2010.

Pericolo

Descrivere il pericolo. Il numero del tipo identifica il tipo o il gruppo del pericolo. Indicare l'origine del tipo o del gruppo del pericolo. Per esempio, se si tratta di un pericolo di schiacciamento, questo e indicato con "1" nella colonna del n. tipo e con "schiacciamento" nella colonna del pericolo.

Lo stesso pericolo può richiedere stime diverse in considerazione delle diverse situazioni e dei diversi eventi pericolosi.

Gravità, Se

"Se" è la gravità del danno possibile, come esito del pericolo identificato. La gravità è valutata come segue:

1 graffi, lividi che possono essere curati con misure di pronto soccorso, o simili;

2 graffi, lividi e tagli più gravi, che richiedono attenzione medica da parte di professionisti;

3 lesioni generalmente irreversibili, con lieve difficoltà a proseguire l'attività lavorativa dopo la ripresa;

4 lesioni irreversibili che rendono molto difficile, o impossibile, la prosecuzione dell'attività lavorativa dopo la ripresa.

Frequenza, Fr

Fr è l'intervallo medio tra la frequenza di esposizione e la sua durata. La frequenza è valutata come segue:

2 intervallo tra le esposizioni maggiore di un anno;

3 intervallo tra le esposizioni maggiore di due settimane ma minore o uguale a un anno;

4 intervallo tra le esposizioni maggiore di un giorno ma minore o uguale a due settimane;

5 intervallo tra le esposizioni maggiore di un'ora ma minore o uguale a un giorno; quando la durata e minore di 10 min, i valori suddetti possono essere ridotti al livello successivo;

5 intervallo minore o uguale a un'ora - questo valore non è da ridurre in nessun momento.

Probabilità, Pr

Pr è la probabilità che si verifichi un evento pericoloso. Si consideri, per esempio, il comportamento umano, l'affidabilità dei componenti, la casistica degli infortuni e la natura del componente o del sistema (per esempio un coltello e sempre tagliente, un tubo di scarico combusti e sempre caldo, l'elettricità e per sua natura pericolosa), per determinare il livello di probabilità. La probabilità e valutata come segue.

1 Trascurabile: per esempio, quel tipo di componente non e mai soggetto a un guasto tale da generare un evento pericoloso. Nessuna possibilità di errore umano.

2 Raramente: per esempio, e improbabile che quel tipo di componente sia soggetto a un guasto tale da generare un evento pericoloso. L'errore umano e improbabile.

3 Possibile: per esempio, quel tipo di componente può essere soggetto a un guasto tale da generare un evento pericoloso. L'errore umano e possibile.

4 Probabile: per esempio, e probabile che quel tipo di componente sia soggetto a un guasto tale da generare un evento pericoloso. L'errore umano e probabile.

5 Molto alto: per esempio, quel tipo di componente non e costruito per quell'applicazione. Esso e così soggetto a un guasto tale da generare un evento pericoloso. Il comportamento umano e tale da rendere molto alta la probabilità di errore.

Evitabilità, Av

Av è la possibilità di evitare o di limitare il danno. Si consideri, per esempio, se la macchina debba essere utilizzata da personale competente o non competente, quanto rapidamente una situazione pericolosa possa generare un danno e la conoscenza del rischio attraverso l'informazione generale, l'osservazione diretta o tramite segnali di avvertimento, per potere determinare il livello di evitabilità. L'evitabilità è valutata come segue:

1 Probabile: per esempio, e probabile che il contatto con parti in movimento dietro un riparo interbloccato sia evitato nella maggior parte dei casi se si verifica un guasto dell'interblocco e il movimento prosegue.

2 Possibile: per esempio, e possibile evitare il pericolo di intrappolamento quando la velocita e bassa e c'è uno spazio sufficiente o altrimenti e facile evitare le parti mobili del macchinario.

5 Impossibile: per esempio, è impossibile evitare l'improvvisa comparsa di un raggio laser potente o nel caso di un'esplosione.

Classe, Cl

Cl è la classe. Fr, Pr e Av sono i fattori che costituiscono la probabilità che si verifichi un danno come descritto nel punto 5.5.2.3 della ISO 12100:2010. Ognuno dei tre fattori dovrebbe essere stimato in modo indipendente. Per ognuno dei fattori dovrebbe essere utilizzato il presupposto peggiore credibile. Fr, Pre Av sono riuniti in Cl. Cl è la somma di Fr, Pr e Av, cioè Cl = Fr + Pr + Av.

Stima del rischio

Per la stima del rischio si utilizza la matrice al centro della parte superiore del modulo riprodotto alla pagina successiva.

Quando la gravità, "Se", incrocia la classe, Cl, nell'area nera, il rischio è alto. Quando la gravità, "Se", incrocia la classe, Cl, nell'area grigia, il rischio è medio. Quando la gravità, "Se", incrocia la classe, Cl, nell'area rimanente, il rischio è ridotto.

Dettagli

Lo scenario di infortunio dovrebbe essere descritto qui. Inserire il numero di riferimento del pericolo del particolare pericolo nella colonna a sinistra e descrive lo scenario di infortunio a destra. Se si utilizzano foto, lo si può indicare qui.

...

Fonte: UNI ISO/TR 14121-2:2013

Certifico Srl - IT | Rev. 3.0 2020
©Copia autorizzata Abbonati
