ID 8864 | 01.08.2019
La norma tratta dei requisiti di progettazione per le piattaforme di lavoro e corridoi di passaggio non motorizzati che fanno parte di una macchina fissa, per le parti regolabili non motorizzate e per le parti mobili dei mezzi di accesso fissi.
La norma è di tipo B come indicato nella EN ISO 12100:2010 ed è armonizzata per la Direttiva 2006/42/CE Macchine.
La norma si applica anche quando gli stessi mezzi di accesso sono richiesti come parte dell’edificio o della costruzione civile (per esempio piattaforme di lavoro, corridoi di passaggio) in cui è installata la macchina, a condizione che la funzione principale di tale parte della costruzione sia di fornire i mezzi di accesso alla macchina.
La norma precisa anche che, dove non esistano regolamentazioni locali o norme, può essere utilizzata per i mezzi di accesso che non rientrano nello scopo e campo di applicazione della norma stessa.
La norma non è applicabile a mezzi di accesso motorizzati, come per esempio ascensori, scale mobili o altri dispositivi appositamente progettati per trasportare persone tra due livelli.
Data entrata in vigore: 29 settembre 2016
Sostituisce: UNI EN ISO 14122-2:2010
I mezzi di accesso permanenti al macchinario, devono essere progettati dal Fabbricante di una macchina in modo tale da prevenire i rischi derivanti dal loro utilizzo da parte degli operatori (scivolamento, inciampo, caduta dall’alto, ecc…). L’analisi dei rischi derivanti dall’uso delle scale permette la conformità al RESS (Requisito Essenziale di Sicurezza e Salute) 1.5.15 “Rischio di scivolamento, inciampo o caduta”, Allegato I, Direttiva 2006/42/CE Macchine.
Le parti della macchina sulle quali è previsto lo spostamento o lo stazionamento delle persone devono essere progettate e costruite in modo da evitare che esse scivolino, inciampino o cadano su tali parti o fuori di esse.
Se opportuno, dette parti devono essere dotate di mezzi di presa fissi rispetto all’utilizzatore che gli consentano di mantenere la stabilità.
Le norme di tipo B di riferimento per le scale ed i mezzi di accesso al macchinario sono:
__________

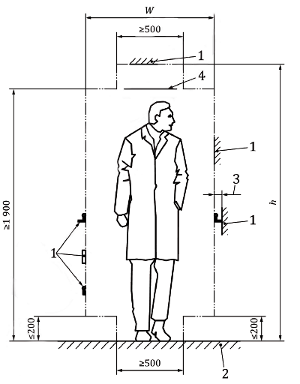

Spazio libero di accesso in corridoi di passaggio
Dimensioni in millimetri
Legenda
Limitazione dello spazio di libero accesso
1 Ostruzione permanente, come un parapetto, una parete, una macchina, un soffitto
2 Corridoio di passaggio/piattaforma
3 Spazio minimo tra il corrimano e un ostacolo
4 Ostacolo
w Larghezza libera
h Altezza libera di passaggio
Figura 1 - Spazio libero di accesso in corridoi di passaggio
_________
Pavimentazione aperta
Si applicano i seguenti requisiti:
- le pavimentazioni di piattaforme di lavoro o di un corridoio di passaggio devono presentare solo aperture massime tali da non consentire il passaggio di una sfera di 35 mm di diametro;
- le pavimentazioni soprastanti i punti di lavoro, contrariamente ai punti di passaggio occasionale, devono presentare aperture massime tali da non consentire il passaggio di una sfera di 20 mm di diametro. Tranne nel caso in cui la stessa sicurezza sia garantita da altri mezzi idonei, le lunghezze massime dell’apertura devono essere 100 mm;
- l’aumento delle aperture dovrebbe essere fatto solo dove il versamento di materiale di produzione si applica o non possa essere evitato mediante altri mezzi.
Spazio tra piattaforma di lavoro, corridoio di passaggio ed elemento della costruzione adiacente
Si applicano i seguenti requisiti:
- se gli spazi sono >20 mm, deve essere installata una tavola fermapiedi con un’altezza di almeno 100 mm o lo spazio deve essere ridotto a ≤20 mm per mezzo di un battiscopa;
- se gli spazi sono >20 mm e ≤120 mm, deve essere installata una tavola fermapiedi con un’altezza di almeno 100 mm. Se, a causa di un’ostruzione, non c’è spazio sufficiente per una tavola fermapiedi a tutta altezza, l’altezza della tavola fermapiedi può essere ridotta localmente a un minimo di 50 mm;
- se lo spazio è >120 mm, si applicano i seguenti requisiti:
a) se gli spazi sono >120 mm e ≤180 mm, devono essere forniti una tavola fermapiedi e un corrimano o una struttura equivalente con un’altezza da 900 mm a 1100 mm;
b) se gli spazi sono >180 mm, l’accesso con tutto il corpo è possibile e la piattaforma di lavoro o il corridoio di passaggio deve essere installato con un parapetto in accordo alla EN ISO 14122-3:2016 per impedire l’accesso allo spazio.
Dimensioni in millimetri

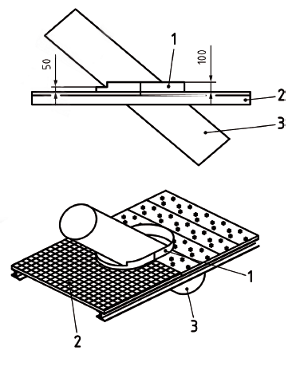

Figura 2 – Esempio di tavola fermapiedi
...
segue in allegato
Fonti
EN ISO 14122-2:2016
Certifico Srl - IT | Rev. 00 2019
©Copia autorizzata Abbonati
