Porte e cancelli CE: Norme, marcatura, istruzioni e sicurezza
ID 7769 | 15.02.2019
Il documento allegato riporta una panoramica di tutte le norme tecniche armonizzate e di alcune norme citate all’interno delle norme armonizzate, per la Direttiva 2006/42/CE Macchine ed il Regolamento (UE) 305/2011 Prodotti da costruzione, inerenti le porte, i cancelli ed i loro accessori e componenti.
Per ognuna delle norme elencate viene descritto il campo di applicazione e riportata una sintesi delle parti riguardanti gli aspetti relativi la marcatura, le istruzioni, la sicurezza.
Come riportato nella Comunicazione norme armonizzate CPR 2016/C 398/09 del 28 ottobre 2016, a partire dal 1° Novembre 2019 potranno essere immessi sul mercato solo:
- porte e cancelli industriali, commerciali e da garage con caratteristiche di resistenza al fuoco e/o controllo del fumo marcati CE ai sensi della EN 16034:2014 e della norma EN 13241-1:2016, la EN 16034:2014 con periodo transitorio di applicazione di 3 anni fino al 1° Novembre 2019.
- finestre e porte pedonali con caratteristiche di resistenza al fuoco e/o controllo del fumo marcati CE ai sensi della EN 16034:2014 e della norma EN 14351:2016, la EN 16034:2014 con periodo transitorio di applicazione di 3 anni fino al 1° Novembre 2019. Si veda Fig. 1 - Quadro applicazione norme
- porte e cancelli industriali, commerciali e da garage con caratteristiche di resistenza al fuoco e/o controllo del fumo marcati CE ai sensi della EN 16034:2014 e della norma EN 13241-1:2016, la EN 16034:2014 con periodo transitorio di applicazione di 3 anni fino al 1° Novembre 2019.
- finestre e porte pedonali con caratteristiche di resistenza al fuoco e/o controllo del fumo marcati CE ai sensi della EN 16034:2014 e della norma EN 14351:2016, la EN 16034:2014 con periodo transitorio di applicazione di 3 anni fino al 1° Novembre 2019. Si veda Fig. 1 - Quadro applicazione norme
Fig. 1 - Quadro applicazione norme
NOTA: La norma EN 16034:2014 si applica esclusivamente insieme alla norma EN 13241:2003+A2:2016 o insieme alla norma EN 14351-1:2006+A2:2016
EN 14351-1:2006+A2:2016 (1.11.2019)
La frase relativa alla «capacità di sblocco» di cui alla clausola 1, Scopo e campo di applicazione (della norma EN 14351-1: 2006 + A2:2016) è esclusa dal campo di applicazione del riferimento.
Elenco norme
- UNI EN 13241:2016
- UNI EN 12635:2009
- UNI EN 12433-1:2001
- UNI EN 12433-2:2001
- UNI EN 12604:2017
- UNI EN 12978:2009
- UNI EN 12453:2017
- UNI EN 12444:2002
- UNI EN 12427:2002
- UNI EN 12489:2002
- UNI EN 16005:2012
- CEI EN 60335-2-103:2016
- CEI EN 60335-2-95:2015
- UNI EN 16034:2014
- UNI EN 14351-1:2016
- UNI EN 14351-2:2018
- UNI EN 1158:2003
- UNI EN 1155:2003
- UNI EN 1154:2003
Indice del documento
PREMESSA
UNI EN 13241:2016
UNI EN 12635:2009
UNI EN 12433-1:2001
UNI EN 12433-2:2001
UNI EN 12604:2017
UNI EN 12978:2009
UNI EN 12453:2017
UNI EN 12444:2002
UNI EN 12427:2002
UNI EN 12489:2002
UNI EN 16005:2012
CEI EN 60335-2-103:2016
CEI EN 60335-2-95:2015
UNI EN 16034:2014
UNI EN 14351-1:2016
UNI EN 14351-2:2018
UNI EN 1158:2003
UNI EN 1155:2003
UNI EN 1154:2003
...
Excursus
Porte e cancelli industriali, commerciali e da garage - Norma di prodotto, caratteristiche prestazionali
La norma specifica i requisiti prestazionali e di sicurezza, eccetto la caratteristica di resistenza al fuoco e di controllo di fumo, di porte, cancelli e barriere destinate all'installazione in area frequentata da pedoni e per i quali il principale uso previsto è l'accesso sicuro di beni e veicoli accompagnati o guidati da persone ad aree industriali, commerciali o residenziali.
Le caratteristiche di resistenza al fuoco e di controllo fumo per porte e cancelli industriali, commerciali e da garage sono trattate dalla EN 16034.
Figura 1 – Esempio di etichetta per porte ad azionamento manuale

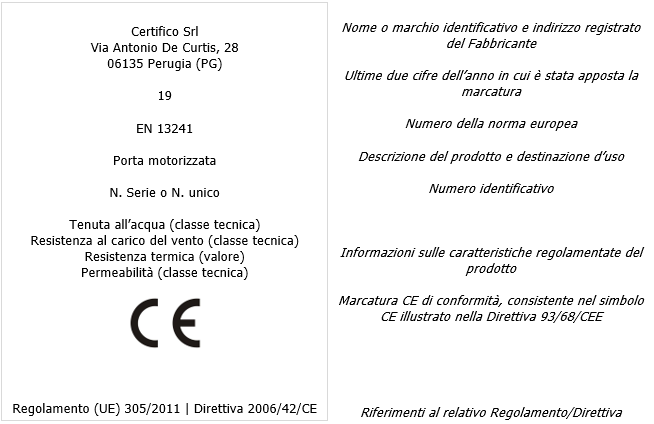

Figura 2 – Esempio di etichetta per porte motorizzate
Porte e cancelli industriali, commerciali e da garage - Terminologia - Tipi di porte
La presente norma è la versione ufficiale in lingua italiana della norma europea EN 12433-1 (edizione ottobre 1999). La norma specifica la terminologia di porte e cancelli industriali, commerciali e da garage, destinati ad essere installate in aree raggiungibili da persone, per i quali le principali destinazioni d'uso sono consentire un accesso sicuro a beni e veicoli accompagnati da persone in edifici industriali e commerciali e in garages residenziali.
Porte e cancelli industriali, commerciali e da garage - Dispositivi di sicurezza per porte e cancelli motorizzati - Requisiti e metodi di prova
La presente norma è la versione ufficiale in lingua inglese della norma europea EN 12978:2003+A1 (edizione luglio 2009). La norma si applica alla progettazione, costruzione e prova di dispositivi di sicurezza quando sono utilizzati per rilevare la presenza di pedoni.
Figura 3 – ESPE – dispositivo di protezione elettrosensibile
Legenda
A - movimento della porta
B - alimentazione principale
C - segnale di azionamento
D - dispositivo di rilevazione della presenza
E - segnali di controllo
2 - motore principale
3 - MPCE (Elemento di controllo primario)
5 - dispositivo di commutazione finale
6 - sistema di controllo della porta
8 - OSSD (dispositivo di commutazione del segnale in uscita)
10 - controllo/monitoraggio della funzione
12 - funzione di rilevamento
...
Fonti
UNI EN 13241:2016
UNI EN 12635:2009
UNI EN 12433-1:2001
UNI EN 12433-2:2001
UNI EN 12604:2017
UNI EN 12978:2009
UNI EN 12453:2017
UNI EN 12444:2002
UNI EN 12427:2002
UNI EN 12489:2002
UNI EN 16005:2012
CEI EN 60335-2-103:2016
CEI EN 60335-2-95:2015
UNI EN 16034:2014
UNI EN 14351-1:2016
UNI EN 14351-2:2018
UNI EN 1158:2003
UNI EN 1155:2003
UNI EN 1154:2003
Direttiva 2006/42/CE Macchine
Regolamento (UE) 305/2011 Prodotti da costruzione
