Strutture ROPS / FOPS / TOPS / FOGS

ID 4594 | | Visite: 53537 | Documenti Riservati Direttiva macchinePermalink: https://www.certifico.com/id/4594

Strutture ROPS FOPS TOPS FOGS

Strutture ROPS / FOPS / TOPS / FOGS - Quadro normativo illustrato / Rev. Marzo 2024

ID 4594 | Rev. 1.0 del 13.03.2024 | Documento di approfondimento in allegato

Quadro normativo illustrato sulle strutture ed i sistemi di protezione per le macchine semoventi.

Tutte le macchine semoventi devono essere dotate, se i rischi sono presenti, di strutture di Protezione contro il rischio di ribaltamento (ROPS) e contro rischi connessi con cadute di oggetti o di materiali (FOSP), tali strutture devono essere marcate CE ai sensi della Direttiva macchine 2006/42/CE / nuovo Regolamento (UE) 2023/1230.

Il presente documento riporta i requisiti della Direttiva macchine 2006/42/CE ed il commento della Guida Direttiva Macchine Ed. 2.2 2019, le norme di riferimento, degli esempi con immagini delle strutture e delle prove di laboratorio.
________

Direttiva 2006/42/CE

Le ROPS e FOPS, sono componenti di sicurezza ai sensi della Direttiva macchine 2006/42/CE (Allegato V) e rientrano anche nell’Allegato IV (categorie di macchine per le quali va applicata una delle procedure di cui all'articolo 12, paragrafi 3 e 4).
________

Regolamento (UE) 2023/1230

Le ROPS e FOPS, sono componenti di sicurezza ai sensi della Regolamento (UE) 2023/1230 (Allegato II) e rientrano anche nell’Allegato I (categorie di macchine o prodotti correlati per le quali va applicata una delle procedure di cui all'articolo 25, paragrafo 3).
________

Direttiva macchine 2006/42/CE

Articolo 2 Definizioni

[…]

c) «componente di sicurezza»: componente

- destinato ad espletare una funzione di sicurezza,
- immesso sul mercato separatamente,
- il cui guasto e/o malfunzionamento, mette a repentaglio la sicurezza delle persone, e
- che non è indispensabile per lo scopo per cui è stata progettata la macchina o che per tale funzione può essere sostituito con altri componenti.

L'allegato V contiene un elenco indicativo delle componenti di sicurezza che può essere aggiornato in base all'articolo 8, paragrafo 1, lettera a);

[…]

Articolo 12 Procedure di valutazione della conformità delle macchine

[…]

3. Se la macchina è contemplata dall'allegato IV ed è fabbricata conformemente alle norme armonizzate di cui all'articolo 7, paragrafo 2, e nella misura in cui tali norme coprono tutti i pertinenti requisiti di sicurezza e di tutela della salute, il fabbricante o il suo mandatario applica una delle procedure seguenti:

a) la procedura di valutazione della conformità con controllo interno sulla fabbricazione della macchina di cui all'allegato VIII;
b) la procedura di esame per la certificazione CE del tipo di cui all'allegato IX, più controllo interno sulla fabbricazione della macchina di cui all'allegato VIII, punto 3;
c) la procedura di garanzia qualità totale di cui all'allegato X.

4. Se la macchina è contemplata dall'allegato IV, ma è stata fabbricata non rispettando o rispettando solo parzialmente le norme armonizzate di cui all'articolo 7, paragrafo 2, ovvero se le norme armonizzate non coprono tutti i pertinenti requisiti di sicurezza e di tutela della salute o non esistono norme armonizzate per la macchina in questione, il fabbricante o il suo mandatario applica una delle procedure seguenti.

a) la procedura di esame per la certificazione CE di cui all'allegato IX, più controllo interno sulla fabbricazione della macchina di cui all'allegato VIII, punto 3;
b) la procedura di garanzia qualità totale di cui all'allegato X.

[…]

ALLEGATO I
Requisiti essenziali di sicurezza e di tutela della salute relativi alla progettazione e alla costruzione delle macchine

3. REQUISITI ESSENZIALI SUPPLEMENTARI DI SICUREZZA E DI TUTELA DELLA SALUTE PER OVVIARE AI PERICOLI DOVUTI ALLA MOBILITÀ DELLE MACCHINE

3.4. MISURE DI PROTEZIONE CONTRO I PERICOLI MECCANICI

3.4.3. Ribaltamento o rovesciamento laterale

Quando per una macchina semovente con conducente, operatore/i o altra/e persona/e trasportati esiste il rischio di ribaltamento o rovesciamento laterale, essa deve essere munita di una struttura di protezione appropriata, se ciò accresce i rischi.

Detta struttura deve essere tale che, in caso di ribaltamento o rovesciamento laterale, garantisca alle persone trasportate un adeguato volume limite di deformazione.

Al fine di verificare che la struttura soddisfi il requisito di cui al secondo comma, il fabbricante o il suo mandatario deve effettuare, o far effettuare, prove appropriate per ciascun tipo di struttura.

3.4.4. Caduta di oggetti

Quando per una macchina semovente con conducente, operatore/i altra/e o persona/e trasportati esistono rischi connessi con cadute di oggetti o di materiali, essa deve essere progettata e costruita in modo da tenere conto di tali rischi; essa deve inoltre essere munita, se le sue dimensioni lo consentono, di una struttura di protezione appropriata.

Detta struttura deve esser tale che in caso di cadute di oggetti o di materiali sia garantito alla persona o alle persone trasportate un adeguato volume limite di deformazione.

Al fine di verificare che la struttura soddisfi il requisito di cui al secondo comma, il fabbricante o il suo mandatario deve effettuare, o far effettuare, prove appropriate per ciascun tipo di struttura.

[…]

ALLEGATO IV
Categorie di macchine per le quali va applicata una delle procedure di cui all'articolo 12, paragrafi 3 e 4

22. Strutture di protezione in caso di ribaltamento (ROPS).
23. Strutture di protezione contro la caduta di oggetti (FOPS).

[…]

ALLEGATO V
Elenco indicativo dei componenti di sicurezza di cui all'articolo 2, lettera c)

14. Strutture di protezione in caso di ribaltamento (ROPS).
15. Strutture di protezione contro la caduta di oggetti (FOPS).

[…]

Regolamento (UE) 2023/1230

Articolo 3 Definizioni

[…]

3) «componente di sicurezza»: un componente fisico o digitale, compreso un software, di un prodotto rientrante nell'ambito di applicazione del presente regolamento, che è progettato o destinato ad espletare una funzione di sicurezza e che è immesso sul mercato separatamente, il cui guasto o malfunzionamento mette a repentaglio la sicurezza delle persone, ma che non è indispensabile per il funzionamento di tale prodotto, o per il quale componenti normali possono essere sostituiti per il funzionamento di tale prodotto;

[…]

Articolo 25 Procedure di valutazione della conformità per le macchine e i prodotti correlati

[…]

3. Se la categoria di macchine o prodotti correlati è elencata nell'allegato I, parte B, il fabbricante o la persona fisica o giuridica di cui all'articolo 18 applica una delle procedure seguenti:

a) il controllo interno della produzione (modulo A) di cui all'allegato VI;
b) l'esame UE del tipo (modulo B) di cui all'allegato VII, seguito dalla conformità al tipo basata sul controllo interno della produzione (modulo C) di cui all'allegato VIII;
c) la conformità basata sulla garanzia qualità totale (modulo H) di cui all'allegato IX;
d) la conformità basata sulla verifica di un unico prodotto (modulo G) di cui all'allegato X.

Se applica la procedura di controllo interno della produzione di cui alla lettera a), il fabbricante progetta e costruisce la macchina o il prodotto correlato conformemente alle norme armonizzate o alle specifiche comuni proprie a tale categoria di macchine o prodotti correlati riguardanti tutti i pertinenti requisiti essenziali di sicurezza e di tutela della salute.

Se la categoria di macchine o prodotti correlati è elencata nell'allegato I, parte B, e la macchina o il prodotto correlato non sono stati fabbricati conformemente alle norme armonizzate o alle specifiche comuni riguardanti tutti i pertinenti requisiti essenziali di sicurezza di tutela della salute per tale categoria di macchine o prodotti correlati, il fabbricante, compresa una persona fisica o giuridica di cui all’articolo 18, applica una delle procedure di cui alle lettere b), c) o d) del presente paragrafo.

4. Se la categoria di macchine o prodotti correlati non è elencata nell'allegato I, il fabbricante, compresa la persona fisica o giuridica di cui all'articolo 18 applica la procedura di controllo interno della produzione (modulo A) di cui all'allegato VI

[…]

ALLEGATO I
Categorie di macchine o prodotti correlati per le quali va applicata una delle procedure di cui all'articolo 25, paragrafi 2 e 3

Parte B
Categorie di macchine o prodotti correlati per le quali va applicata una delle procedure di cui all'articolo 25, paragrafo 3:

18. Strutture di protezione in caso di ribaltamento (ROPS).
19. Strutture di protezione contro la caduta di oggetti (FOPS).

[…]

ALLEGATO II
Elenco indicativo di componenti di sicurezza

14. Strutture di protezione in caso di ribaltamento (ROPS).
15. Strutture di protezione contro la caduta di oggetti (FOPS).

[…]

Allegato III
Requisiti essenziali di sicurezza e di tutela della salute relativi alla progettazione e alla costruzione di macchine o prodotti correlati

3. REQUISITI ESSENZIALI SUPPLEMENTARI DI SICUREZZA E DI TUTELA DELLA SALUTE PER OVVIARE AI RISCHI DOVUTI ALLA MOBILITÀ DELLE MACCHINE O DEI PRODOTTI CORRELATI

3.4.3. Ribaltamento o rovesciamento laterale

Quando per una macchina semovente con conducente, operatore/i o altra/e persona/e trasportati esiste il rischio di ribaltamento o rovesciamento laterale, tale macchina deve essere munita di una struttura di protezione appropriata, a meno che ciò non accresca i rischi.

Detta struttura deve essere tale da garantire alle persone trasportate, in caso di ribaltamento o rovesciamento laterale, un adeguato volume limite di deformazione.

Al fine di verificare che la struttura soddisfi il requisito di cui al secondo comma, il fabbricante deve effettuare, o far effettuare, prove appropriate per ciascun tipo di struttura.

3.4.4. Caduta di oggetti

Quando per una macchina semovente con conducente, operatore/i altra/e o persona/e trasportati esistono rischi dovuti alla caduta di oggetti o di materiali, essa deve essere progettata e costruita in modo da tenere conto di tali rischi; essa deve inoltre essere munita, se le sue dimensioni lo consentono, di una struttura di protezione appropriata.

Detta struttura deve esser tale che in caso di caduta di oggetti o di materiali sia garantito alla persona o alle persone trasportate un adeguato volume limite di deformazione.

Al fine di verificare che la struttura soddisfi il requisito di cui al secondo comma, il fabbricante deve effettuare, o far effettuare, prove appropriate per ciascun tipo di struttura.

[…]

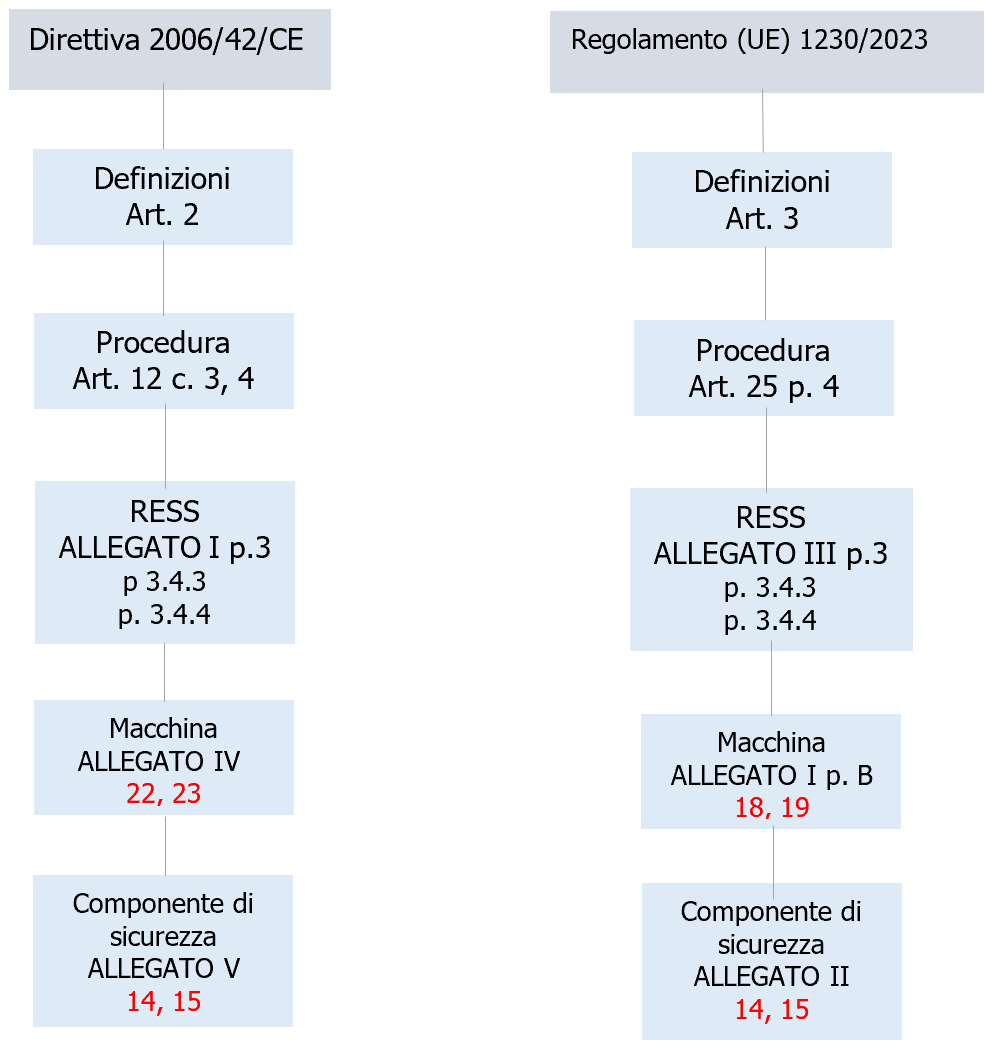

Schematizzando:

S  1   Riferimenti Direttiva 2006 42 CE   Regolamento  UE  1230 2023

Schema 1 - Riferimenti Direttiva 2006/42/CE / Regolamento (UE) 1230/2023

Per la marcatura CE, i Requisiti previsti all’Allegato I, fanno riferimento ai punti 3.4.3 (ROPS) 3.4.4 (FOPS), dell’Allegato I della Direttiva macchine 2006/42/CE / Allegato III del Regolamento (UE) 2023/1230, che sostanzialmente prevedono il seguente principio generale:

DLV

La ROPS/FOPS deve:

-  resistere a forze;
-  assorbire energia;
-  deformarsi al limite del DLV.

Le prove a cui devono essere sottoposte le ROPS/FOPS in accordo con le norme di riferimento devono essere effettuate per ciascun tipo di ROPS/FOPS (prove di tipo).

Le macchine semoventi con conducente, operatore/i o altra/e persona/e trasportati possono avere strutture che rispettano i requisiti di cui al 3.4.3 e 3.4.4 ROPS/FOPS contemporaneamente, se necessarie, in funzione della valutazione dei rischi e delle norme specifiche di tipo B/C delle stesse.

Le macchine con struttura ROPS devono essere dotate cinture di ritenzione.

Nello specifico tutte le strutture e i sistemi di protezione di cui poter dotare le macchine semoventi sono identificate tramite le seguenti definizioni:

- ROPS/TOPS (Roll Over/ Tip Over Protective Structures);
- FOPS/FOGS (Falling Object Protective/Guard Structures).

Le strutture/sistemi di protezione sono definite nelle norme indicate nel presente documento.

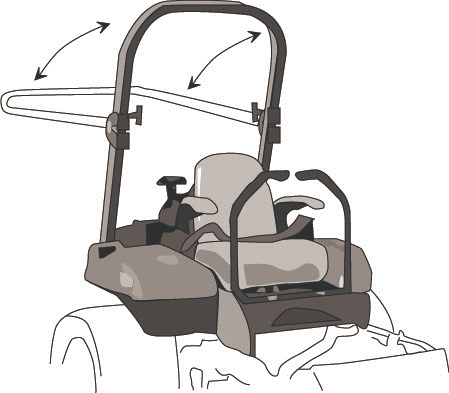

Fig 1 ROPS

Figura 1 - ROPS

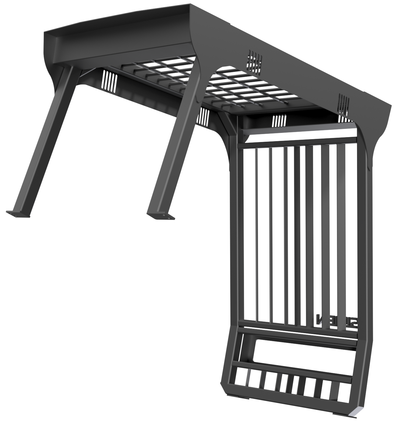

Fig 2 FOPS

Figura 2 - FOPS

[...]

Requisiti Allegato I Direttiva 2006/42/CE / Commenti Guida

Direttiva macchine 2006/42/CE

3.4.3. Ribaltamento o rovesciamento laterale

Quando per una macchina semovente con conducente, operatore/i o altra/e persona/e trasportati esiste il rischio di ribaltamento o rovesciamento laterale, essa deve essere munita di una struttura di protezione appropriata, a meno che ciò non accresca il rischio.

Detta struttura deve essere tale che, in caso di ribaltamento o rovesciamento laterale, garantisca alle persone trasportate un adeguato volume limite di deformazione.

Al fine di verificare che la struttura soddisfi il requisito di cui al secondo comma, il fabbricante o il suo mandatario deve effettuare, o far effettuare, prove appropriate per ciascun tipo di struttura.

Il punto 3.4.3 tratta dei rischi residui di perdita di stabilità della macchina nel caso in cui, nonostante le misure adottate a norma dei punti 1.3.1 e 3.4.1 per garantire un’adeguata stabilità, vi sia un rischio residuo di ribaltamento o rovesciamento laterale della macchina. Il termine “ribaltamento” indica un completo capovolgimento con una rotazione di 180°. Il termine “rovesciamento laterale” indica la situazione in cui la macchina cade ma la sua forma o un suo elemento, come un albero o un braccio impediscono che questa subisca una rotazione superiore ai 90°. La macchina potrebbe ribaltarsi o rovesciarsi lateralmente o longitudinalmente, o in entrambe le direzioni. Il ribaltamento e il rovesciamento comportano sempre il rischio di essere sbalzati o schiacciati per il conducente o altre persone trasportate dalla macchina.

Il primo comma del punto 3.4.3 prescrive che la macchina che presenta tali rischi residui sia dotata di una struttura di protezione adeguata, vale a dire una struttura di protezione contro il ribaltamento o una struttura di protezione contro il rovesciamento laterale.

[...]

Norme principali

UNI EN ISO 3471:2008 - Macchine movimento terra - Strutture di protezione contro il ribaltamento - Prove di laboratorio e requisiti di prestazione (Norma armonizzata Direttiva macchine 2006/42/CE)

La presente norma è la versione ufficiale in lingua inglese della norma europea EN ISO 3471 (edizione agosto 2008). La norma specifica le prestazioni richieste per strutture di protezione metalliche per macchine movimento terra in caso di ribaltamento (ROPS), così come una metodologia idonea e riproducibile per la valutazione di tali requisiti mediante una prova di laboratorio che usi un procedimento di carico stazionario su un campione rappresentativo della stessa.

UNI EN ISO 3449:2009 - Macchine movimento terra - Strutture di protezione contro la caduta di oggetti - Prove di laboratorio e requisiti di prestazione (Norma armonizzata Direttiva macchine 2006/42/CE)

La presente norma è la versione ufficiale in lingua inglese della norma europea EN ISO 3449 (edizione settembre 2008). La norma specifica le prove di laboratorio per la misurazione delle caratteristiche strutturali, e i requisiti prestazionali in una prova rappresentativa di una struttura di protezione contro la caduta di oggetti (FOPS) applicabile alle macchine movimento terra con operatore a bordo, come definite nella UNI EN ISO 6165.

UNI EN ISO 3164:2013 - Macchine movimento terra - Valutazioni di laboratorio delle strutture di protezione - Specifiche per il volume limite di deformazione (Norma armonizzata Direttiva macchine 2006/42/CE)

La presente norma è la versione ufficiale in lingua inglese della norma europea EN ISO 3164 (edizione maggio 2013). La norma specifica il volume limite di deformazione (DLV, deflection-limiting volume) da utilizzare quando si effettuano valutazioni di laboratorio delle strutture destinate a proteggere l'operatore di una macchina movimento terra.

UNI ISO 6055:2007 - Carrelli industriali - Tetto di protezione del guidatore - Prescrizioni e prove

La norma definisce i requisiti ed i metodi di prova relativi ai tetti di protezione del guidatore alla protezione delle gambe e dei piedi del guidatore, la struttura di protezione contro il rischio di capovolgimento (ROPS), il rischio di caduta di oggetti (FOPS), di qualsiasi tipo di carrello industriale a grande altezza di sollevamento con guidatore a bordo e con altezza di sollevamento maggiore di 1800 mm.

[...]

Esempi illustrati di prove di laboratorio

UNI EN ISO 3471:2008

Si tratta di una prova distruttiva e richiede un procedimento di carico “quasi - statico” fino al raggiungimento di limiti prefissati in termini di forza applicata ed energia assorbita, evitando cedimenti strutturali e possibili interferenze con il volume destinato alla protezione dell’operatore DLV (Deflection Limiting Volume) (Vedi Figure 6 e 7).

Figura 6 Prova ROPS

Figura 6 - Prova ROPS

[...]

Marcatura CE

Le ROPS/FOPS devono avere una targhetta fissata in modo permanente che fornisca come minimo le seguenti informazioni:

-  nome ed indirizzo del costruttore,
- modello di macchina, o numeri di serie delle macchine per le quali la protezione è adatta,
- massa massima della macchina per cui la struttura soddisfa i requisiti della norma,
- riferimento allo standard di progettazione e prestazioni (ROPS: ISO 3471, FOPS: ISO 3449).

[...]

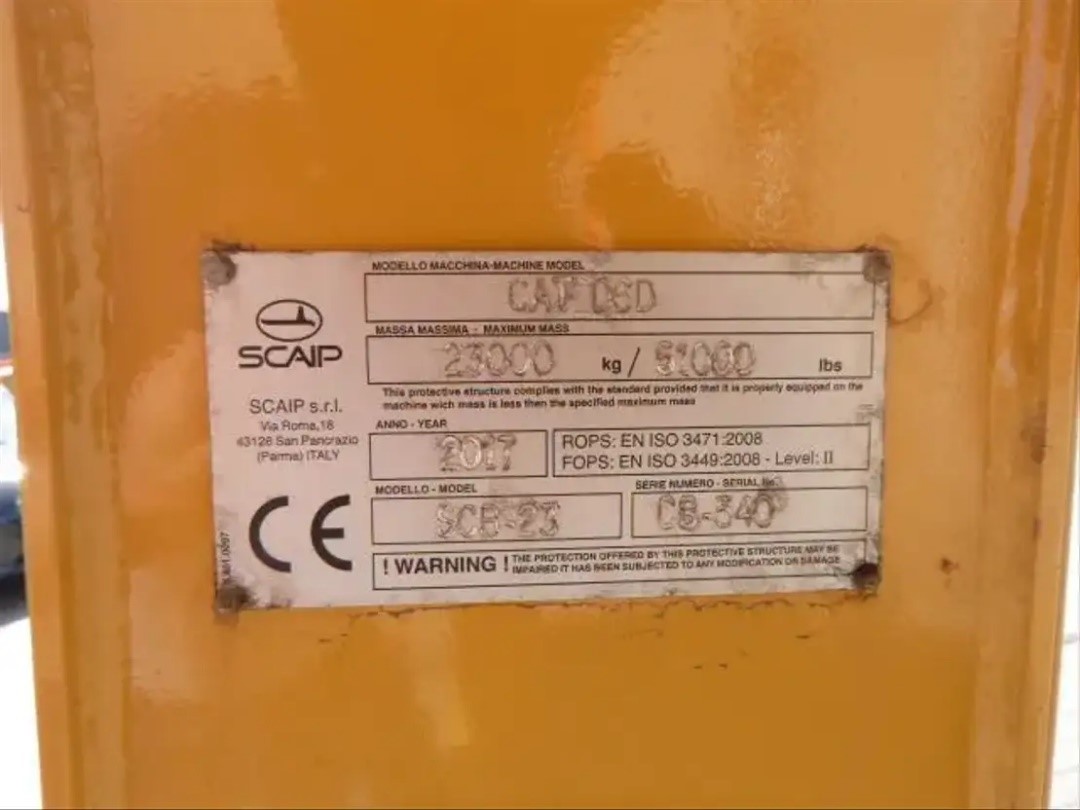

Figura 11 Targa marcatura CE ROPS FOPS

Figura 11 - Targa marcatura CE ROPS/FOPS

[...] segue in allegato

Fonti
Direttiva 2006/42/CE
Guida Direttiva Macchine Ed. 2.2 2019
Regolamento (UE) 2023/1230

Certifico Srl - IT | Rev. 1.0 2024
Copia autorizzata Abbonati

Matrice revisioni

Rev. Data Oggetto Autore
1.0 13.03.2024 Aggiornati riferimenti normativi
Aggiornato Guida Direttiva Macchine Ed. 2.2 2019
Aggiunti riferimenti Regolamento (UE) 2023/1230
Certifico Srl
0.0 10.09.2017 --- Certifico Srl
