ANSI B11.0 2020 | Allegato M - Istruzioni per l'uso

ID 18300 | Rev. 0.0 del 07.12.2022 / Documento di approfondimento in allegato

Documento di approfondimento sul contenuto che un manuale di istruzioni di un prodotto, rientrante nel campo di applicazione della Direttiva 2006/42/CE, dovrebbe avere secondo quanto previsto dall’allegato M della norma ANSI B11.0 2020.

ANSI B11.0 2020 Safety of Machinery

Approved: 16 December 2019 by the American National Standards Institute

Ogni prodotto rientrante nel campo di applicazione della Direttiva 2006/42/CE Macchine deve essere accompagnato dalle istruzioni per l’uso prima dell’immissione sul mercato e messa in servizio.

Articolo 5 - Direttiva 2006/42/CE

Immissione sul mercato e messa in servizio

1. Il fabbricante o il suo mandatario, prima di immettere sul mercato e/o mettere in servizio una macchina:

a) si accerta che soddisfi i pertinenti requisiti essenziali di sicurezza e di tutela della salute indicati dall'allegato I;
b) si accerta che il fascicolo tecnico di cui all'allegato VII, parte A, sia disponibile;
c) fornisce in particolare le informazioni necessarie, quali ad esempio le istruzioni;
d) espleta le appropriate procedure di valutazione della conformità ai sensi dell'articolo 12;
e) redige la dichiarazione CE di conformità ai sensi dell'allegato II, parte 1, sezione A, e si accerta che accompagni la macchina;
f) appone la marcatura «CE» ai sensi dell'articolo 16.

 2. Il fabbricante o il suo mandatario, prima di immettere sul mercato una quasi-macchina, si accerta che sia stata espletata la procedura di cui all'articolo 13.

 3. Il fabbricante o il suo mandatario, ai fini delle procedure di cui all'articolo 12, dispone o può usufruire dei mezzi necessari ad accertare la conformità della macchina ai requisiti essenziali di sicurezza e di tutela della salute di cui all'allegato I.

 4. Qualora le macchine siano disciplinate anche da altre direttive relative ad aspetti diversi e che prevedono l'apposizione della marcatura «CE», questa marcatura indica ugualmente che le macchine sono conformi alle disposizioni di queste altre direttive.

Tuttavia, nel caso in cui una o più di dette direttive lascino al fabbricante o al suo mandatario la facoltà di scegliere il regime da applicare durante un periodo transitorio, la marcatura «CE»

Le istruzioni fornite dal Fabbricante dovranno essere conformi, relativamente al loro contenuto, a quanto previsto nell’allegato I, p. 1.7.4.2 della Direttiva 2006/42/CE.

Allegato I - Direttiva 2006/42/CE

[...]1.7.4.2. Contenuto delle istruzioni

Ciascun manuale di istruzioni deve contenere, se del caso, almeno le informazioni seguenti:

a) la ragione sociale e l'indirizzo completo del fabbricante e del suo mandatario;
b) la designazione della macchina, come indicato sulla macchina stessa, eccetto il numero di serie (cfr. punto 1.7.3);
c) la dichiarazione di conformità CE o un documento che riporta il contenuto della dichiarazione di conformità CE, i dati relativi alla macchina ma non necessariamente il numero di serie e la firma;
d) una descrizione generale della macchina;
e) i disegni, i diagrammi, le descrizioni e le spiegazioni necessari per l'uso, la manutenzione e la riparazione della macchina e per verificarne il corretto funzionamento;
f) una descrizione del o dei posti di lavoro che possono essere occupati dagli operatori;
g) una descrizione dell'uso previsto della macchina;
h) le avvertenze concernenti i modi nei quali la macchina non deve essere usata e che potrebbero, in base all'esperienza, presentarsi;
i) le istruzioni per il montaggio, l'installazione e il collegamento, inclusi i disegni e i diagrammi e i sistemi di fissaggio e la designazione del telaio o dell'installazione su cui la macchina deve essere montata;
j) le istruzioni per l'installazione e il montaggio volte a ridurre il rumore e le vibrazioni prodotti;
k) le istruzioni per la messa in servizio e l'uso della macchina e, se necessario, le istruzioni per la formazione degli operatori;
l) le informazioni in merito ai rischi residui che permangono, malgrado siano state adottate le misure di protezione integrate nella progettazione della macchina e malgrado le protezioni e le misure di protezione complementari adottate;
m) le istruzioni sulle misure di protezione che devono essere prese dall'utilizzatore, incluse, se del caso, le attrezzature di protezione individuale che devono essere fornite;
n) le caratteristiche essenziali degli utensili che possono essere montati sulla macchina;
o) le condizioni in cui la macchina soddisfa i requisiti di stabilità durante l'utilizzo, il trasporto, il montaggio, lo smontaggio, in condizioni di fuori servizio, durante le prove o le avarie prevedibili;
p) le istruzioni per effettuare in condizioni di sicurezza le operazioni di trasporto, movimentazione e stoccaggio, indicanti la massa della macchina e dei suoi vari elementi allorché devono essere regolarmente trasportati separatamente;
q) il metodo operativo da rispettare in caso di infortunio o avaria; se si può verificare un blocco, il metodo operativo da rispettare per permettere di sbloccare la macchina in condizioni di sicurezza;
r) la descrizione delle operazioni di regolazione e manutenzione che devono essere effettuate dall'utilizzatore nonché le misure di manutenzione preventiva da rispettare;
s) le istruzioni per effettuare in condizioni di sicurezza la regolazione e la manutenzione, incluse le misure
di protezione che dovrebbero essere prese durante tali operazioni;
t) le specifiche dei pezzi di ricambio da utilizzare, se incidono sulla salute e la sicurezza degli operatori;
u) le seguenti informazioni relative all'emissione di rumore aereo:

- il livello di pressione acustica dell'emissione ponderato A nei posti di lavoro, se supera 70 dB(A); se tale livello non supera 70 dB(A), deve essere indicato,
- il valore massimo della pressione acustica istantanea ponderata C nei posti di lavoro, se supera 63 Pa (130 dB rispetto a 20 µPa),
- il livello di potenza acustica ponderato A emesso dalla macchina, se il livello di pressione acustica dell'emissione ponderato A nei posti di lavoro supera 80 dB(A).

I suddetti valori devono essere o quelli misurati effettivamente sulla macchina in questione, oppure quelli stabiliti sulla base di misurazioni effettuate su una macchina tecnicamente comparabile e rappresentativa della macchina da produrre.

Quando si tratta di una macchina di grandissime dimensioni, invece del livello di potenza acustica ponderato A possono essere indicati livelli di pressione acustica dell'emissione ponderati A in appositi punti intorno alla macchina.

Allorché non sono applicate le norme armonizzate, i dati acustici devono essere misurati utilizzando il codice di misurazione più appropriato adeguato alla macchina. Ogniqualvolta sono indicati i valori dell'emissione acustica, devono essere specificate le incertezze relative a tali valori. Devono essere descritte le condizioni di funzionamento della macchina durante la misurazione e i metodi utilizzati per effettuarla.

Se il posto o i posti di lavoro non sono o non possono essere definiti, i livelli di pressione acustica ponderati A devono essere misurati a 1 m dalla superficie della macchina e a 1,60 m di altezza dal suolo o dalla piattaforma di accesso. Devono essere indicati la posizione e il valore della pressione acustica massima.

Qualora vi siano specifiche direttive comunitarie che prevedono altre indicazioni per la misurazione del livello di pressione acustica o del livello di potenza acustica, esse vanno applicate e non si applicano le prescrizioni corrispondenti del presente punto;

v) se la macchina può emettere radiazioni non ionizzanti che potrebbero nuocere alle persone, in particolare se portatrici di dispositivi medici impiantabili attivi o non attivi, le informazioni riguardanti le radiazioni emesse per l'operatore e le persone esposte. [...]

Istruzioni per l’uso norme armonizzate

In merito ai contenuti da riportare all’interno di un manuale di istruzioni, per prodotti rientranti in Direttiva 2006/42/CE, possono essere consultate, come riferimento ufficiale, due norme armonizzate per la direttiva stessa:

- EN ISO 12100:2010 Sicurezza del macchinario - Principi generali di progettazione - Valutazione del rischio e riduzione del rischio
- EN ISO 20607:2019 Sicurezza del macchinario - Manuale di istruzioni - Principi generali di redazione

[...]

EN ISO 20607:2019

[...] 5 Contenuto e struttura del manuale di istruzioni

5.1 Generalità

Le informazioni essenziali e pertinenti per l’utilizzatore devono essere strutturate in un manuale di istruzioni (per un esempio, vedere prospetto 1). Il prospetto 1 non tiene conto di tutti i differenti gruppi di destinazione, ma rappresenta un modello informativo integrabile all’interno del manuale di istruzioni della macchina interessata. Partendo da questo punto, un redattore può creare un manuale di istruzioni per un particolare gruppo di destinazione. Non è necessario che un manuale di istruzioni per utilizzatore/operatore contenga tutte le sezioni del prospetto 1.

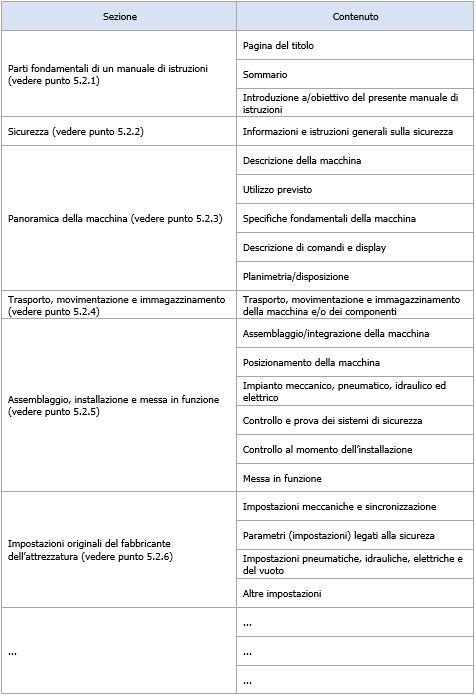

Prospetto 1 Esempio contenuto manuale di istruzioni

[...]

Istruzioni per l’uso | Altre norme

Un’altra norma che fornisce principi e requisiti generali per la redazione delle informazioni per l'uso dei prodotti è la EN IEC IEEE 82079-1:2020 “Preparazione di informazioni per l’uso (istruzioni per l’uso) dei prodotti Parte 1: Principi e prescrizioni generali”.

Nella tabella seguente viene riportato in sintesi l’elenco degli argomenti che le istruzioni d’uso dovrebbero contenere in accordo alla norma EN IEC IEEE 82079-1:2020.

[...]

Si ritiene a questo punto interessante il confronto di quanto sopra riportato con l’allegato M (Informazioni per l’uso – Schema contenuto del manuale) della norma ANSI B11.0 2020.

L’allegato M è stato aggiornato con l’edizione 2020 della ANSI B11.0.

Segue traduzione non ufficiale IT della norma ANSI B11.0 2020 - Allegato M.

Allegato M - Istruzioni per l’uso - Schema contenuti manuale

La tabella 21 riporta i capitoli generalmente presenti nei manuali delle macchine. I manuali devono contenere le seguenti o simili intestazioni di sezioni o capitoli, se applicabili. L'ordine delle informazioni mostrato di seguito è consigliato ma non obbligatorio. Il manuale dovrebbe contenere informazioni sui rischi residui.

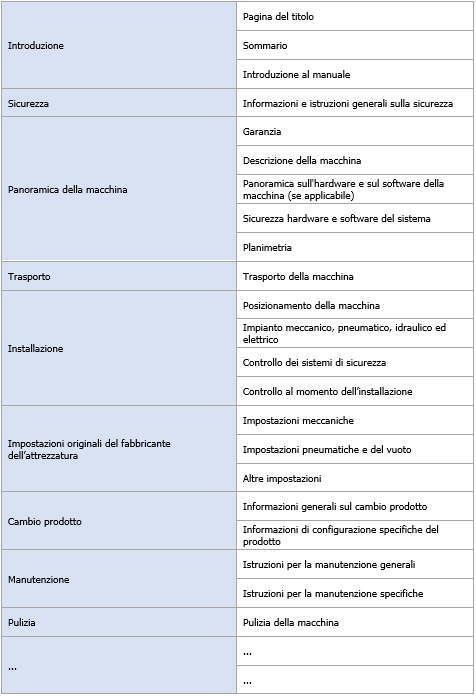

Tabella 21 Contenuti del manuale

[...] segue in allegato

Fonti
ANSI B11.0 2020
Direttiva 2006/42/CE
IEC IEEE 82079-1:2019
ISO 20607:2019 Safety of machinery Instruction handbook

Certifico Srl - IT | Rev. 0.0 2022
©Copia autorizzata Abbonati

Matrice Revisioni:

Rev. Data Oggetto Autore
0.0 07.12.2022 --- Certifico Srl
