ID 14517 | 13.09.2021 / Documento di approfondimento allegato

Documento di approfondimento sui principi generali e i requisiti di progettazione e prova dei dispositivi di protezione sensibili alla pressione in accordo alla norma tecnica EN ISO 13856-3:2013.

Il presente documento è una traduzione non ufficiale in lingua italiana di parti della norma EN ISO 13856-3:2013 – Traduzione non ufficiale IT.

La norma fornisce i requisiti specifici per i paraurti, le piastre e i fili sensibili alla pressione.

La norma fa parte delle norme armonizzate per la Direttiva 2006/42/CE sulle macchine.

Tabella ZA.1 EN ISO 13856-3:2013 - Corrispondenza tra la presente norme europea e la Direttiva 2006/42/CE

[...]

1. Definizioni

Dispositivo sensibile alla pressione: dispositivi di protezione sensibili attivati meccanicamente dallo spostamento destinati a rilevare il tocco di una persona o parte del corpo di una persona e che possono anche fungere da dispositivo di impedimento.

Paraurti sensibile alla pressione: dispositivo di protezione sensibile alla pressione con un sensore o dei sensori le cui caratteristiche sono la presenza di una sezione trasversale attraverso l’area sensibile alla pressione che può essere regolare o irregolare, una larghezza della sezione trasversale che è di solito maggiore di 80 mm, e un’effettiva superficie sensibile deformata localmente o che può spostarsi nel suo insieme.

Piastra sensibile alla pressione: dispositivo di protezione sensibile alla pressione con un sensore o dei sensori le cui caratteristiche sono la presenza di un’effettiva area sensibile generalmente, ma non necessariamente, piatta, una larghezza dell’effettiva area sensibile che è di solito maggiore di 80 mm, un’effettiva superficie sensibile che si sposta nel suo insieme.

Filo sensibile alla pressione: dispositivo di protezione sensibile alla pressione con un sensore le cui caratteristiche sono un filo, una fune, una corda o un cavo tenuti in tensione e che quando rileva un cambio della tensione da un segnale in uscita.

[...]

2 Requisiti per la progettazione e il collaudo

La maggior parte dei dispositivi di protezione sensibili alla pressione coperti da questa parte della ISO 13856 sono realizzati per applicazioni specifiche. Se del caso, il fabbricante del dispositivo e il costruttore della macchina devono concordare sui requisiti specifici dell'applicazione in conformità con una valutazione dei rischi e specificare gli elementi essenziali dati per l'applicazione.

Il dispositivo di protezione sensibile alla pressione deve avere dimensioni ed essere posizionato in modo tale che il sensore rileverà al contatto l'avvicinamento di una persona o di una parte di essa a una situazione o a una zona di pericolo.

In generale, ci sono due tipi di applicazione, come segue.

a) Il dispositivo è utilizzato per arrestare le parti pericolose del macchinario lontane dal sensore. In questa applicazione, la distanza tra il sensore e le parti mobili della macchina deve essere tale che la macchina si fermi prima che qualsiasi parte del corpo possa raggiungere la zona pericolosa. La distanza deve essere calcolata sulla base dei principi della ISO 13855.

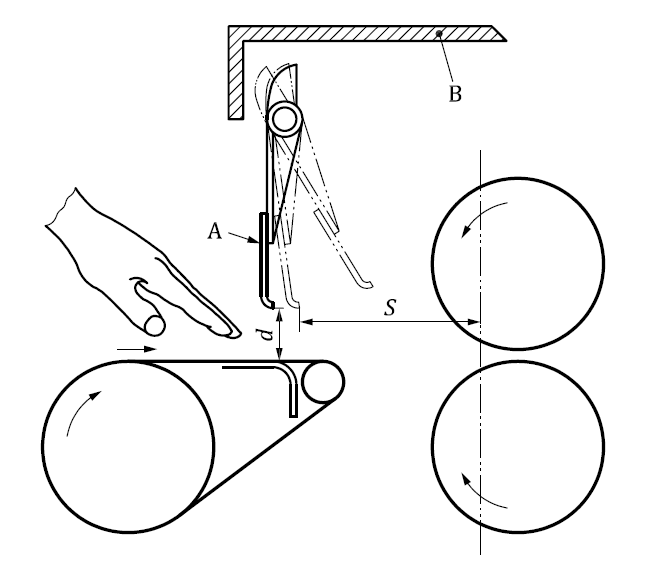

Esempio distanza minima di separazione

Legenda

A piastra sensibile alla pressione
B riparo fisso
S distanza minima dalla zona di rilevamento (punto, linea o piano) alla zona di pericolo, mm ^a
d Capacità di rilevamento del sensore del dispositivo di protezione sensibile alla pressione, mm ^b
a Vedi Formula (A.1).
b Vedi ISO 13855:2010, 6.2.3.1

Figura A.1 – Piastra sensibile alla pressione

[...]

3.1 Forza di azionamento

La(e) forza(e) di azionamento minima necessaria per portare il dispositivo di commutazione del segnale di uscita in uno stato OFF non deve superare quella specificata nella tabella 1, quando applicata:

- nella/e direzione/e di riferimento,
- sulla superficie di rilevamento effettiva,
- alla velocità di avvicinamento pertinente,
- con il sensore negli orientamenti di montaggio,
- con il relativo provino, e
- oltre l'intervallo di temperatura,

che il fabbricante del dispositivo di protezione sensibile alla pressione ha specificato o che sono stati concordati dal fabbricante del dispositivo di protezione sensibile alla pressione e dal costruttore/i della macchina.

Potrebbe essere necessario che la forza di azionamento minima sia inferiore a quella indicata nella tabella 1 per applicazioni e progetti specifici.  Un'adeguata valutazione del rischio mostrerà quali parti del corpo devono essere considerate per una particolare applicazione, che consenta l'utilizzo del/i relativo/i campione/i.

Le forze specificate in questo punto sono principalmente intese allo scopo di valutare la pressione e le prestazioni del dispositivo sensibile. Queste forze non dovrebbero essere considerate per tutte le applicazioni. Alcune applicazioni per esempio, che devono proteggere il collo possono richiedere un dispositivo con una maggiore sensibilità, cioè forze di azionamento inferiori a quelle riportate in tabella 1.

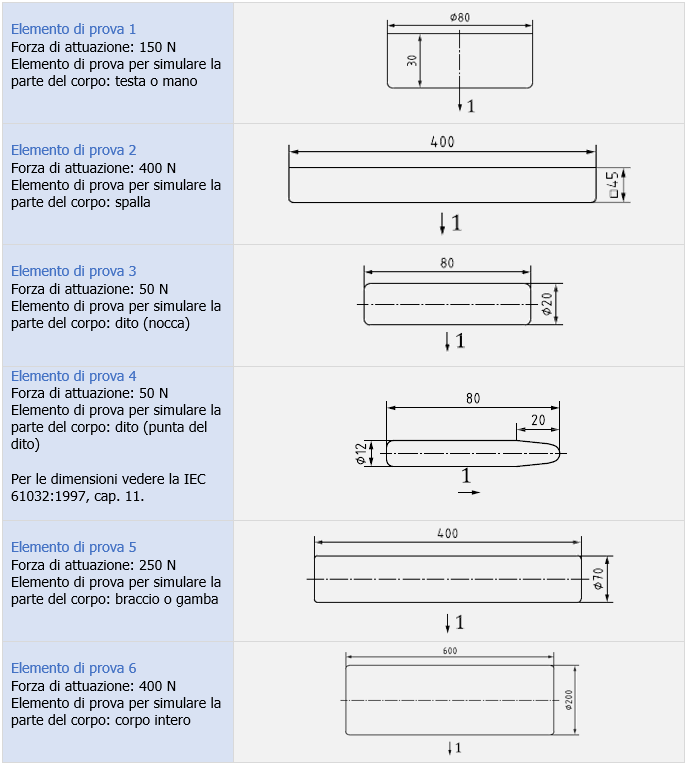

Tabella 1 – Elemento di prova, forze di azionamento e direzioni di prova

[...]

4. Informazioni per l’uso

Il fabbricante deve mettere a disposizione le informazioni pertinenti tra le seguenti, al fine di aiutare nella scelta di un idoneo dispositivo di protezione sensibile alla pressione:

[...] segue in allegato
