CEI 23-151 / Adattatori elettrici con dispositivo di protezione da sovracorrente incorporato (Adattatori in salita)
ID 20606 | 16.10.2023 / In allegato preview
CEI 23-151
Spine e prese per usi domestici e similari
Parte 3: Prescrizioni particolari per adattatori con dispositivo di protezione da sovracorrente incorporato
Data pubblicazione: 08.2020
La presente Norma specifica le prescrizioni particolari per gli adattatori con dispositivi di protezione da sovracorrente incorporati con tensione nominale superiore a 50 V fino ad un massimo di 250 V e con corrente nominale non superiore a 16 A, destinati ad essere utilizzati negli ambienti domestici e similari. Sono esclusi dal suo campo di applicazione gli adattatori da viaggio coperti dalla Norma CEI 23-57:2020. La presente Norma fornisce prescrizioni riguardanti la costruzione e le modalità di prova degli adattatori di cui sopra, allo scopo di ottenere la sicurezza elettrica per gli utilizzatori e l’assenza di danni nell’ambiente circostante. Ai fini della presente Norma, per usi similari si intendono per esempio ambienti quali gli uffici, laboratori, alberghi, ospedali, scuole, negozi, interni di caravan e alloggi a bordo di navi. Gli adattatori conformi alla presente Norma sono adatti per essere utilizzati ad una temperatura ambiente normalmente non superiore a +40 °C, dove la media della temperatura ambiente per un periodo di 24 h non supera +35 °C con un limite inferiore di -5 °C.
La presente Norma viene utilizzata congiuntamente alla Norma CEI 23-50:2007-03.
_______
Gli adattatori conformi alla norma CEI 23-151 sono dotati di dispositivi di protezione unicamente con riarmo manuale. Una garanzia per consentire la rimessa in uso solo dopo aver verificato che non siano in essere condizioni potenzialmente pericolose. Una garanzia indispensabile per un componente elettrico che, a differenza degli apparecchi fissi, non può incorporare tecnologie più avanzate per la messa in sicurezza anche tramite riarmo automatico (es. controllo dell’isolamento).
La nuova norma CEI 23-151 introduce una deroga fondamentale alla norma base CEI 23-57 ammettendo la possibilità di realizzare i così detti “adattatori in salita”.
Le ragioni sono le seguenti:
- Questi prodotti sono presenti sul mercato, di conseguenza è assolutamente necessario avere un documento normativo di riferimento, per costruttori ed organismi di controllo;
- La tecnica permette di realizzare diversi tipi costruttivi, si conseguenza è assolutamente necessario definire quali sono i criteri minimi di sicurezza ed inserirli in un documento normativo di riferimento. Seguendo i principi sopra esposti, la norma CEI 23-151 copre gli adattatori con dispositivi di protezione da sovracorrente incorporati con tensione nominale superiore a 50 V, ma non superiore a 250 V e con corrente nominale non superiore a 16 A, ovvero un apparecchio mobile costruito come unica unità incorporante una parte spina e una o più parti presa con dispositivo di protezione da sovracorrente incorporato, che permette la connessione di una o più spine ad una presa appartenenti allo stesso sistema nazionale.
I prodotti conformi alla norma CEI 23-151 garantiscono quindi la sicurezza anche degli adattatori in salita (con parte presa con corrente nominale superiore a quella della parte spina): prodotti oggi presenti sul mercato ma di sicurezza non comprovata in assenza di una norma specifica.

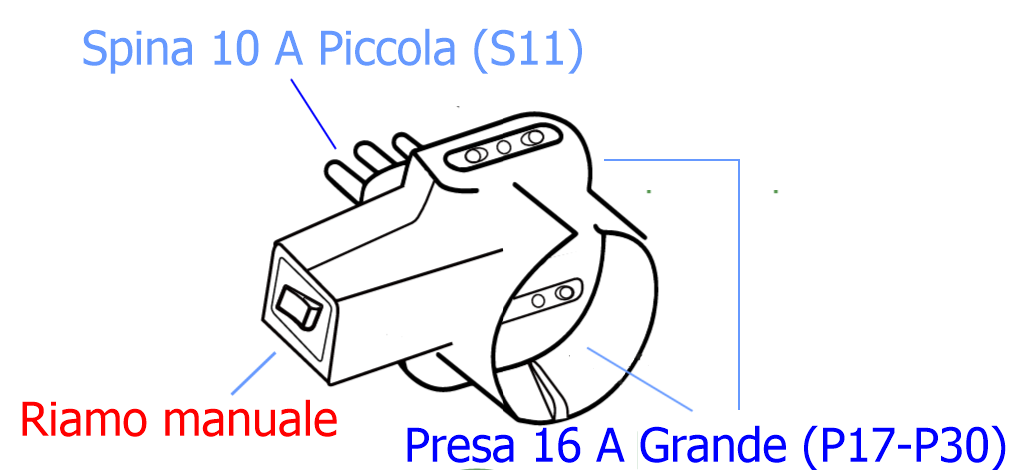

Fig. 1 - Schema Adattatore in salita
...
Si evidenzia:
- Gli adattatori con dispositivo di protezione da sovracorrente incorporato devono essere costruiti in modo che non possano essere aperti con le mani o con un utensile di tipo comune, ad esempio un cacciavite usato come tale, senza renderli permanentemente inutilizzabili;
- I dispositivi di protezione da sovracorrente da incorporare negli adattatori devono essere a riarmo manuale e devono essere conformi alle norme CEI EN 60934 o CEI EN 60898-1;
- Dispositivi di protezione contro le sovracorrenti a riarmo automatico non sono ammessi.

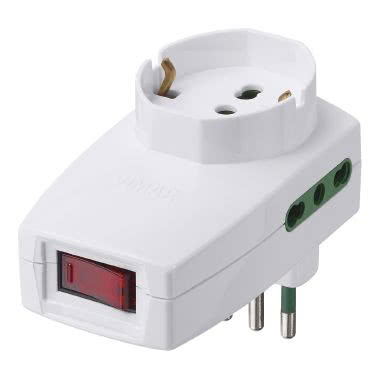

Fig. 2 - Esempio Adattatore in salita
