EN 15061 Sicurezza dei macchinari e linee processo nastri

ID 3651 | | Visite: 13989 | Documenti Riservati NormazionePermalink: https://www.certifico.com/id/3651

ID 3651 EN 15061 2022 Rev  2025

EN 15061 Sicurezza dei macchinari e linee processo nastri

ID 3651 | Rev. 2.0 del 13.05.2025 / Documento di approfondimento in allegato

Documento di approfondimento sui requisiti generali di sicurezza delle linee di lavorazione dei nastri metallici in accordo alla norma tecnica EN 15061:2022.

Update 2.0 2025

Documento aggiornato in accordo alla versione italiana della norma UNI EN 15061:2022.

La norma si applica alle linee di lavorazione per il trattamento di nastri metallici, dal:

- punto di presa della bobina della sezione di ingresso (apparecchiature terminali, cfr. 3.2) lungo il
- processo (apparecchiature di trattamento e terminali, cfr. 3.3 e 3.2) fino al
- punto di presa della bobina della sezione di uscita o interfaccia con altre linee (apparecchiature terminali), cfr. figura 1.

Figura 1   Attrezzature terminali e di processo

Figura 1 - Attrezzature terminali e di processo

Se i processi sopraindicati sono combinati con processi che non rientrano nell'ambito di applicazione della norma, la EN 15061:2022 può essere usata come linea guida.

La norma EN 15061:2022 non copre:

- attrezzature per processi termici, ad es. in accordo alle norme della serie EN 746;
- essiccatori e forni secondo EN 1539;
- sistema di trasporto del coil prima del punto di presa in carico del coil nella sezione di ingresso e dopo il punto di presa in carico del coil nella sezione di uscita, ad es. trasportatori a gancio, carriponte, carrelli elevatori e autocarri ferroviari e altro veicoli;
- impianti di rigenerazione acida;
- impianti di rigenerazione che non sono parte integrante della linea di lavorazione del nastro;
- attrezzature per lo stoccaggio dei coils;
- gabbie di laminazione in accordo alla EN 15094;
- pinze, supporti e sistemi per la manutenzione dei nastri;
- tecnologia di processo separata (ad es. sistema ad aria compressa, trattamento dell'acqua e trattamento della laminazione lubrificante);
- sistema di pulizia separato per l'aria di scarico;
- sistemi antincendio.

EN 15061:2022 “Sicurezza del macchinario - Requisiti di sicurezza per i macchinari e le attrezzature delle linee di lavorazione dei nastri”

Entrata in vigore il 09 Marzo 2022.

Recepita in Italia con la norma UNI EN 15061:2022 entrata in vigore il 21 Luglio 2022.

L’edizione EN 15061:2022 è in attesa di armonizzazione per la Direttiva Macchine 2006/42/CE, è attualmente armonizzata l’edizione EN 15061:2007+A1:2008.

[...]

Elenco di pericoli significativi, situazioni pericolose, requisiti di sicurezza e/o misure di protezione/riduzione del rischio per le attrezzature terminali

Attrezzature terminali: attrezzature per movimentare, guidare, collegare, dividere e rifilare il nastro metallico, attrezzature per la movimentazione dei coils e attrezzature ausiliarie come i componenti e i sistemi idraulici e pneumatici.

Il prospetto 4 è strutturato come segue:

a) la colonna 1 identifica i pericoli significativi;

b) la colonna 2 descrive le situazioni pericolose;
c) la colonna 3 specifica i requisiti e/o le misure di sicurezza per evitare o minimizzare i pericoli e le situazioni pericolose. Sono illustrate come misure combinate o come opzioni;
d) la colonna 4 fa riferimento ai punti o alle norme pertinenti che definiscono le misure.
Tutti i riferimenti illustrati sono applicabili a tutte le misure salvo dove diversamente indicato.
Nell'applicazione dei requisiti e/o delle misure di sicurezza, si dovrebbe considerare che possono presentarsi contemporaneamente pericoli diversi;
e) la colonna 5 identifica i metodi di verifica da utilizzare per dimostrare la conformità; le basi sono, per esempio, disegni, descrizioni delle funzioni e/o calcoli. Le abbreviazioni delle verifiche previste D (disegni/calcoli), V (visiva), T (test/controllo) e M (misurazione) sono definite come segue:

D: Controllo del contenuto di, per esempio, disegni, calcoli, istruzioni.
V: Esame visivo.
T: Una prova funzionale/verifica/convalida per verificare che le caratteristiche fornite eseguano la propria funzione in modo tale che il requisito sia soddisfatto.
M: Le misurazioni sono necessarie per verificare che i requisiti siano soddisfatti entro i limiti specificati.

[...]

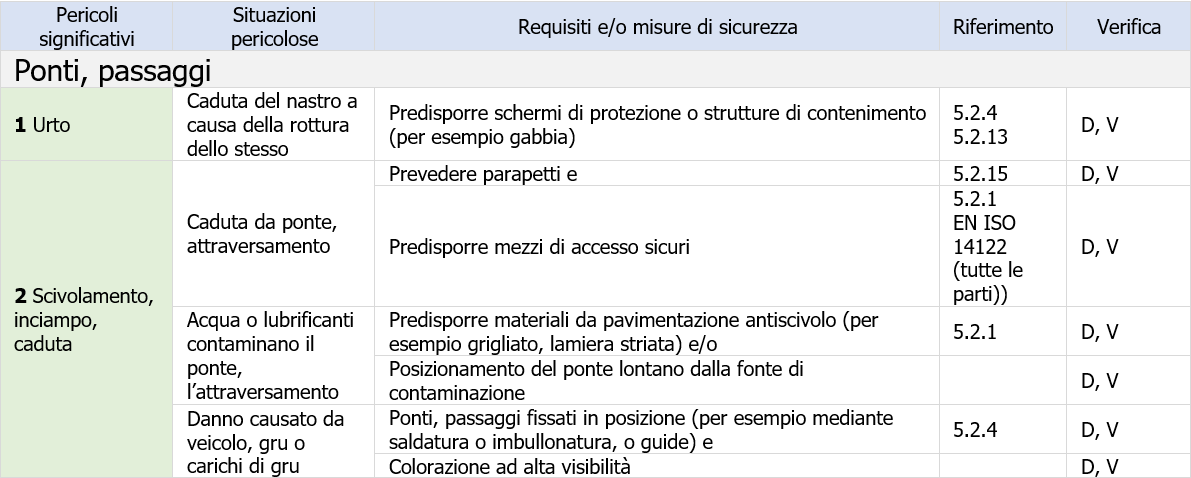

Tabella ponti passaggi

[...]

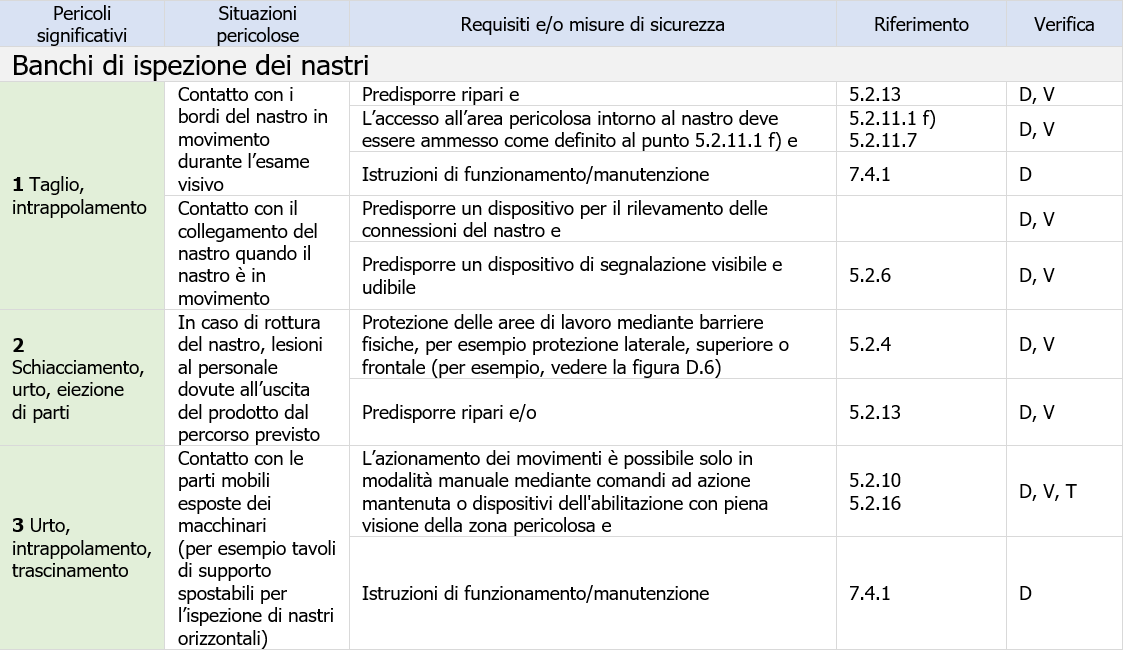

Tabella banchi ispezione nastri

[...]

Elenco di pericoli significativi, situazioni pericolose, requisiti di sicurezza e/o misure di protezione/riduzione del rischio per le attrezzature di processo

Attrezzature di processo: attrezzature per il trattamento superficiale e/o la modifica delle proprietà del nastro metallico

Il prospetto 5 è strutturato come segue:

a) la colonna 1 identifica i pericoli significativi;
b) la colonna 2 descrive le situazioni pericolose;
c) la colonna 3 specifica i requisiti e/o le misure di sicurezza per evitare o minimizzare i pericoli e le situazioni pericolose. Sono illustrate come misure combinate o come opzioni;
d) la colonna 4 fa riferimento ai punti o alle norme pertinenti che definiscono le misure.
Tutti i riferimenti illustrati sono applicabili a tutte le misure salvo dove diversamente indicato.
Nell'applicazione dei requisiti e/o misure di sicurezza, si dovrebbe considerare che possono presentarsi contemporaneamente pericoli diversi;
e) la colonna 5 identifica i metodi di verifica da utilizzare per dimostrare la conformità, per esempio mediante l’uso di disegni, descrizioni delle funzioni e/o calcoli. Le abbreviazioni sono definite come segue:

D: Controllo del contenuto di, per esempio, disegni, calcoli, istruzioni.
V: Esame visivo.
T: Una prova funzionale/verifica/convalida per verificare che le caratteristiche fornite eseguano la propria funzione in modo tale che il requisito sia soddisfatto.
M: Le misurazioni sono necessarie per verificare che i requisiti siano soddisfatti entro i limiti specificati.

[...]

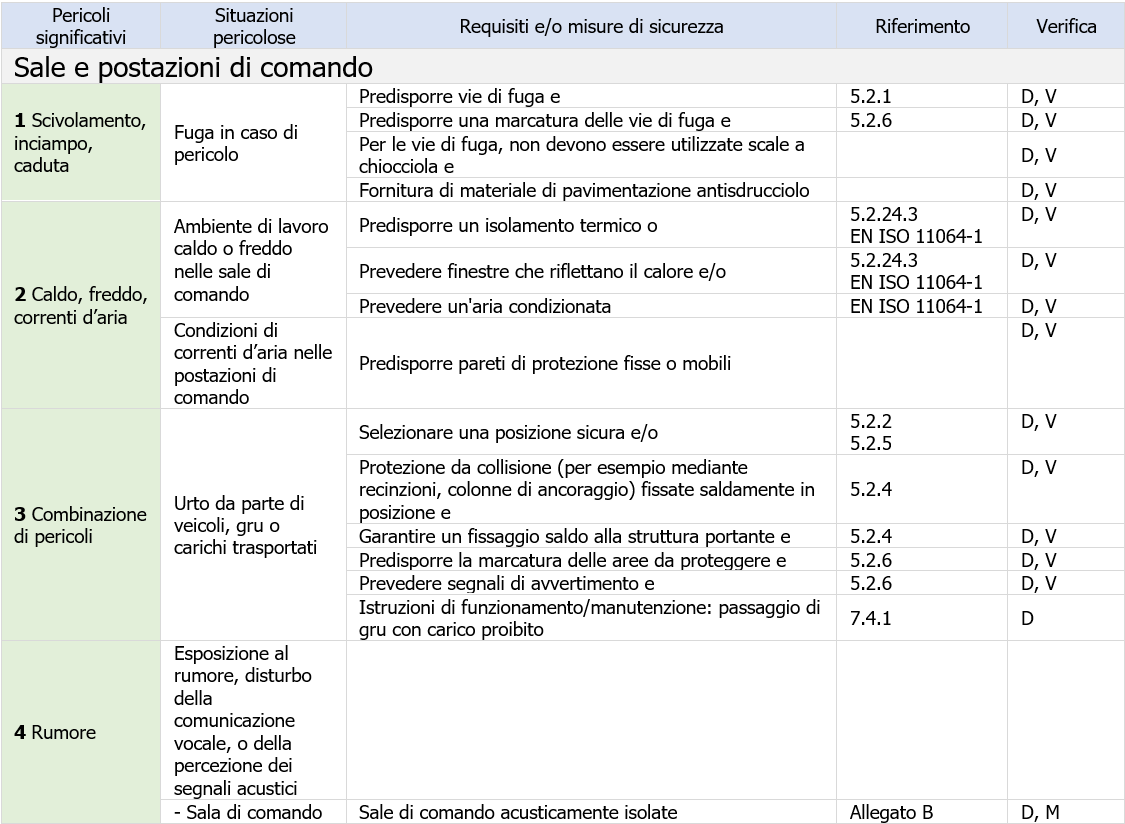

Tabella sale e postazioni di comando

[...]

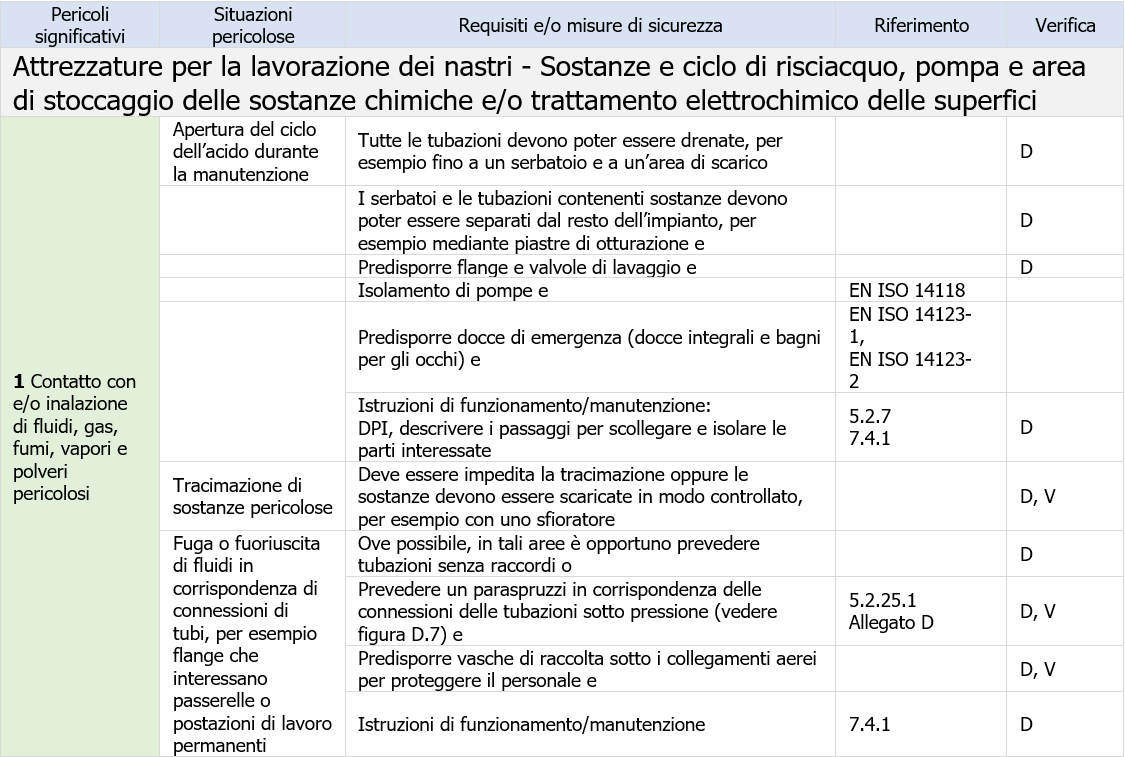

Tabella attrezzature per la lavorazione dei nastri

[...] segue in allegato

Fonti
EN 15061:2022
Direttiva Macchine 2006/42/CE

Certifico Srl - IT | Rev. 2.0 2025
©Copia autorizzata Abbonati

Matrice Revisioni:

Rev. Data Oggetto Autore
2.0 13.05.2025 Aggiornato UNI EN 15061:2022 Versione IT Certifico Srl
1.0 03.02.2023 Aggiornato in accordo alla EN 15061:2022 Certifico Srl
0.0 20.02.2017 -- Certifico Srl
