Tubi Innocenti | Storia, caratteristiche ed usi principali
ID 7695 | 02.02.2019
Il presente documento analizza, partendo dalla storia, il tubo Innocenti e le sue caratteristiche ed applicazioni principali. Il tubo, dal suo brevetto ad oggi, è l’elemento principale di alcune tipologie di ponteggi molto utilizzati, i ponteggi a tubi e giunti.
L’analisi si sofferma anche sulle caratteristiche dei materiali e sulle tipologie di giunti utilizzabili nella costruzione di ponteggi andando ad analizzare il contenuto delle norme tecniche:
UNI EN 74-1:2007 Giunti, spinotti e basette per l’utilizzo in strutture di sostegno per opere permanenti e ponteggi - Parte 1: Giunti per tubi - Requisiti e procedimenti di prova
UNI EN 12811-2:2004 Attrezzature provvisionali di lavoro - Parte 2: Informazioni sui materiali
1. PremessaIndice del documento
2. Storia
3. Sistema tubo-giunto
4. Caratteristiche principali
5. Uso dei tubi innocenti per la costruzione di ponteggi
6. Materiali
7. Tipi e classi di giunti
8. Immagini esplicative dei vari tipi di giunti e dei componenti dei ponteggi
...
Excursus
2. Storia
Ferdinando Innocenti fondò la sua ditta alla fine degli anni ’20 subito dopo la Grande Guerra.
La ditta andava bene e nel 1931 ricevette l’incarico di realizzare la rete di irrigazione dei giardini Vaticani a Castel Gandolfo. Ferdinando e suo fratello d'altronde erano specializzati, essendo fili di un fabbro, nella commercializzazione di tubi di acciaio.
Un giorno reperirono, nella sede di via del Porto Fluviale, a due passi dall’antica Piramide Cestia, un fascicolo di poche pagine che illustrava un nuovo morsetto per collegare i tubi, inventato da un certo almer Jones e commercializzato dall’inglese Scaffolding.
Dalla vista di quel morsetto scaturì l’idea che avrebbe cambiato per sempre la vita di Ferdinando. Quel sistema in effetti permetteva utilizzi fino ad allora inimmaginabili ma era ancora troppo complesso, così l’ingegnoso Ferdinando si mise a lavoro e nel giro di qualche mese elaborò un nuovo, geniale, prototipo che passò alla storia con il suo cognome: Innocenti.

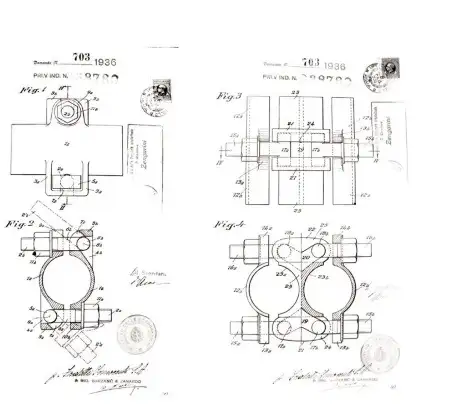

Figura 1 – Sistema tubo-giunto di Ferdinando Innocenti
....
4. Caratteristiche principali
1) il coperchio può essere allentato senza che sia necessario sfilare il dado del bullone. Ciò è ottenuto allentando la stretta e liberando il gambo del bullone dalla sua sede ed inclinandolo lateralmente in modo da farlo uscire dall’orecchietta del cappello.
2) il coperchio può essere sollevato a liberare il tubo senza staccare l’altro bullone in quanto esso a sua volta può ruotare nell’orecchietta corrispondente situata sul coperchio centrale del giunto ed essere rovesciato indietro a piacere.
3) i bullone possono essere sfilati dal giunto e cambiati senza dover fare lavorazioni di taglio e/o di altro genere come avviene in tutti gli altri tipi di giunti brevettati per gli stessi scopi; è evitato con ciò il pericolo di dover rendere inutilizzabile il giunto qualora i bullone con l’uso debbano essere cambiati.
4) il dispositivo resiste agli sforzi di torsione, taglio e flessione che si verificano nelle strutture metalliche per le quali esso viene utilizzato.

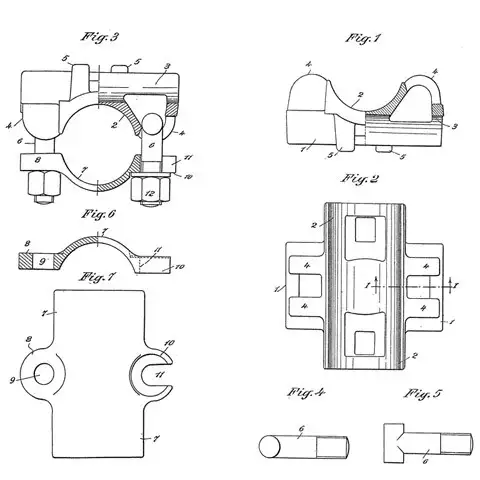

Figura 4 – Caratteristiche principali
...
6. Materiali
La norma europea UNI EN 12811-2:2004 fornisce una guida su dove reperire informazioni sui materiali frequentemente utilizzati nei lavori provvisionali. Essa richiama l’attenzione su numerosi punti che un progettista dovrebbe tenere in considerazione.
Tutti i materiali scelti devono essere sufficientemente robusti e durevoli per resistere alle normali condizioni di lavoro.
I materiali devono essere privi di impurità e difetti che possano influire sul loro utilizzo soddisfacente.
Nella tabella seguente vengono riportate le caratteristiche di acciaio, ghisa, alluminio.

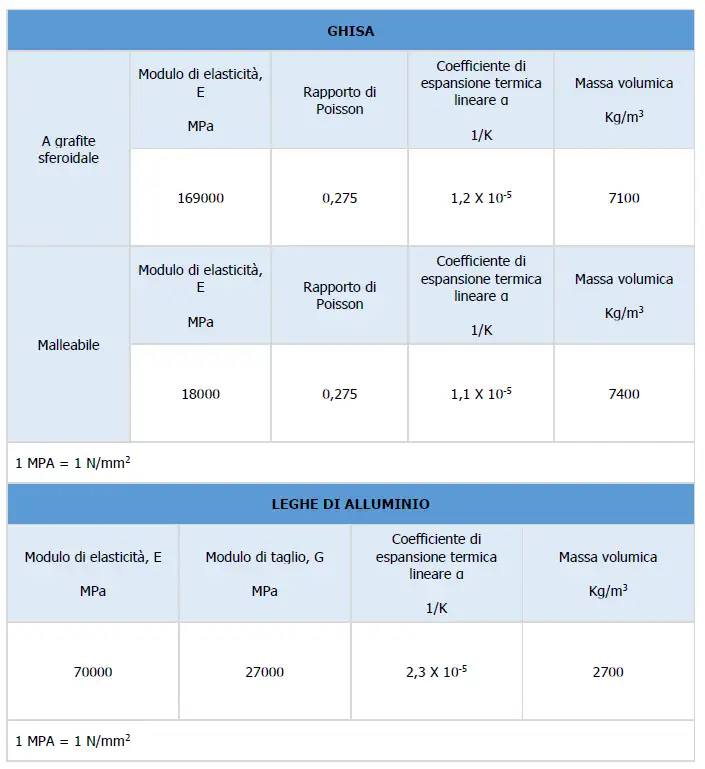

Tabella 1 – Caratteristiche materiali
...
Fonti
Wikipedia
D.Lgs 9 aprile 2008, n. 81
- art. 122 Ponteggi ed opere provvisionali
- art. 131 Ponteggi fissi – Autorizzazione alla costruzione ed all’impiego
- art. 136 Ponteggi fissi – Montaggio e smontaggio
- art. 137 Ponteggi fissi – Manutenzione e revisione
- Allegato IV Requisiti dei luoghi di lavoro
- Allegato XVIII Viabilità nei cantieri, ponteggi e trasporto dei materiali
Circolare ML 24.10.1991 n. 132
UNI EN 74-1:2007 Giunti, spinotti e basette per l’utilizzo in strutture di sostegno per opere permanenti e ponteggi - Parte 1: Giunti per tubi - Requisiti e procedimenti di prova
UNI EN 12811-2:2004 Attrezzature provvisionali di lavoro - Parte 2: Informazioni sui materiali
