Guida pratica Organizzare la Documentazione Quadri elettrici | CEI 121-5

Guida pratica organizzare la Documentazione dei Quadri elettrici | CEI 121-5

ID 9675 | Rev. 1.0 del 19.04.2024 / Guida in allegato

Documentazione quadro elettrico estratta dalla Guida CEI 121-5 (Allegato C) che riporta esempio sull’organizzazione della Documentazione di un quadro elettrico di distribuzione (quadro elettrico di comando e controllo delle macchine)(*) di cui CEI EN IEC 61439-1ed CEI EN IEC 61439-2, con elenco ed esempio parti della stessa.

La Guida CEI 121-5 non è stata ancora aggiornata con le CEI EN IEC 61439-1ed CEI EN IEC 61439-2. Alcune parti del presente documento riportano delle modifiche in accordo alle nuove revisioni delle EN (IEC) 61349-X. Le parti modificate riportano i riferimenti alle nuove EN (IEC) 61349-X.

È previsto uno scambio di informazioni tra costruttore ed utilizzatore al fine di definire al meglio sia gli aspetti costruttivi che di sicurezza all’uso e di manutenzione (si veda CEI EN IEC 61439-1Allegato C Argomenti soggetti ad accordo tra il costruttore del QUADRO e l’utilizzatore).

[...]

 Documentazione Quadro elettrico di distribuzione

Esempio 1: Quadro di distribuzione con corrente nominale (InA) di 630 A

Di seguito si riporta un esempio di realizzazione di un quadro di distribuzione con corrente nominale (InA) di 630 A con una configurazione e caratteristiche elettriche per cui le verifiche di sovratemperatura e cortocircuito sono semplificate. Questo esempio non è esaustivo ed è fornito solo come guida.

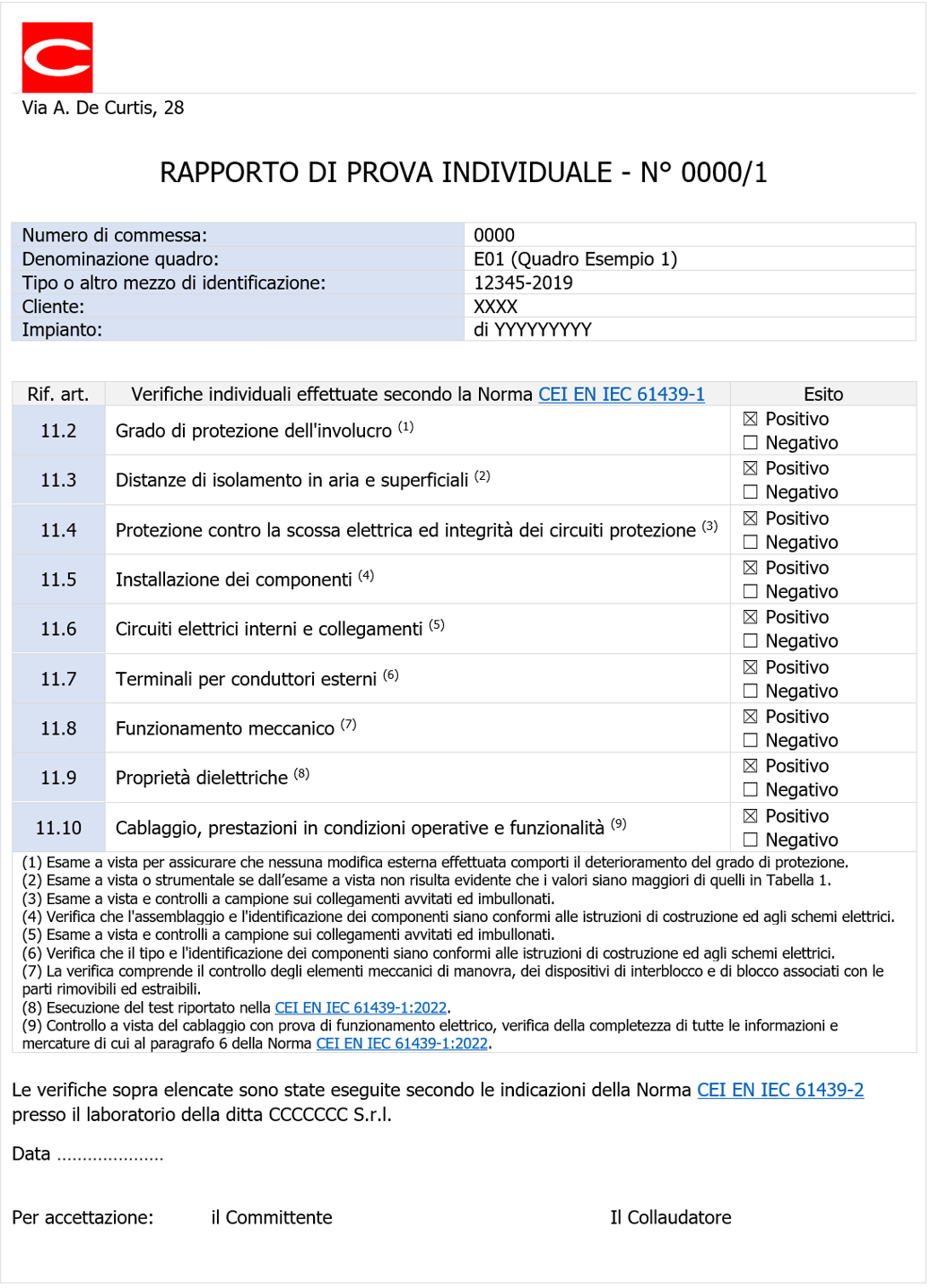

Per la progettazione, costruzione, verifica e messa in servizio del quadro, sono stati prodotti i seguenti documenti che sono allegati al presente Esempio 1.

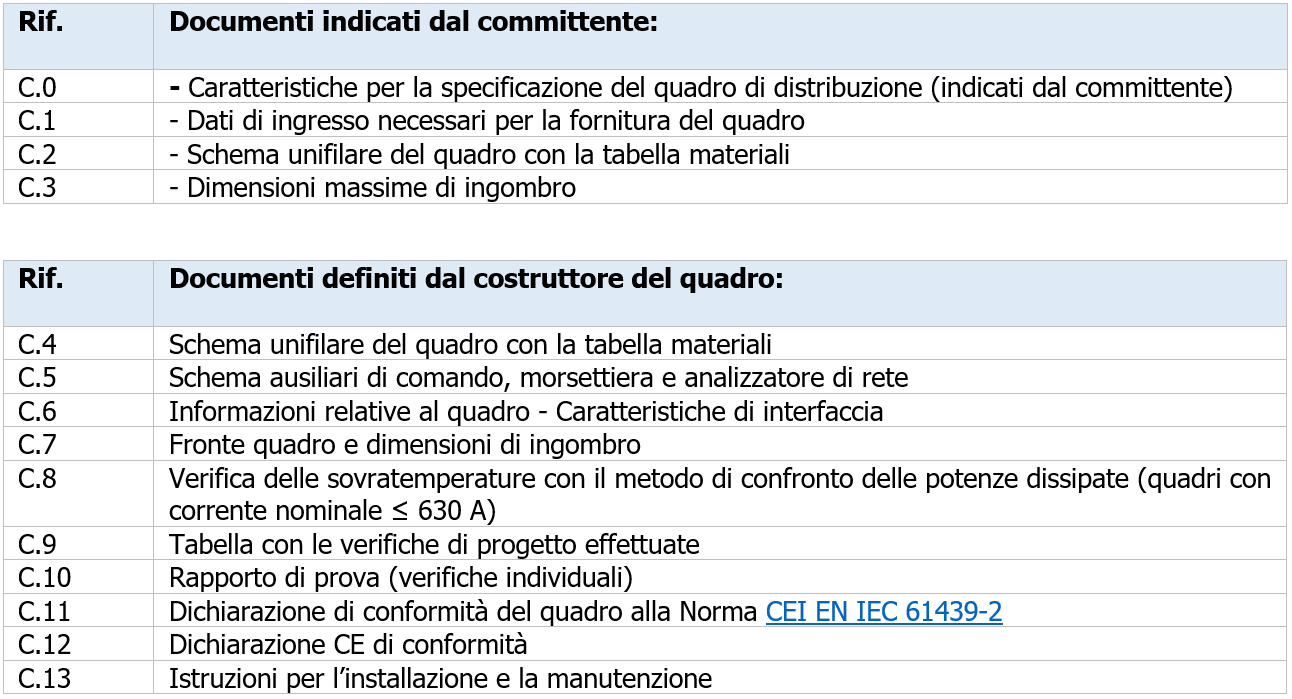

Indice Documentazione

[...]

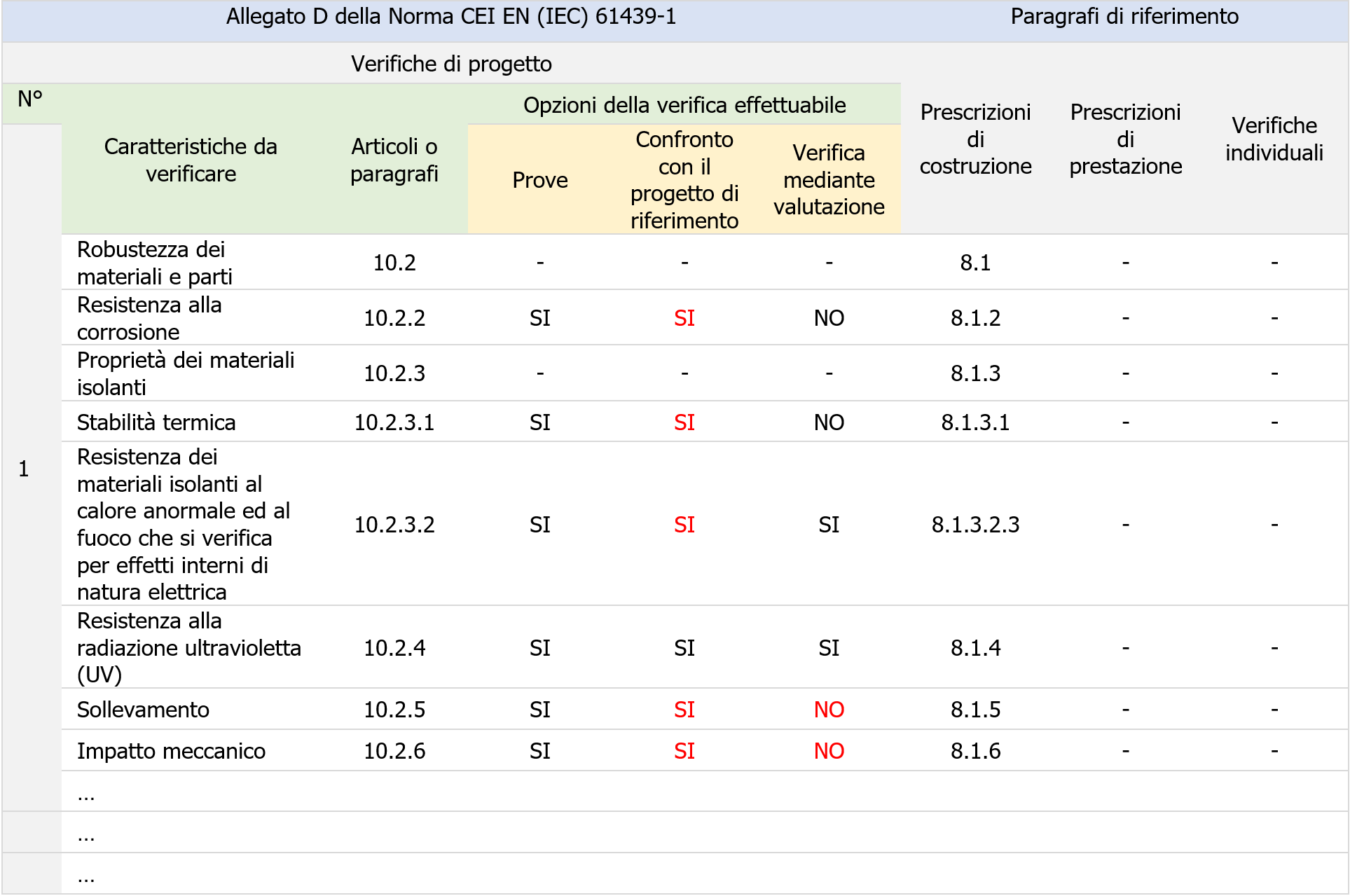

Tabella A.1 della Guida CEI 121-5 Lista delle 3 opzioni di verifica con i paragrafi di riferimento della Norma CEI EN IEC 61439-1.

La tabella è aggiornata con in rosso le integrazioni/modifiche apportate della CEI EN IEC 61439-1:2022.

[...]

[...] segue in allegato

Fonti
Guida CEI 121-5
CEI EN IEC 61439-1

Certifico Srl - IT | Rev. 1.0 2024
©Copia autorizzata Abbonati

Matrice Revisioni:

Il Documento formato .docx è integrato nel Prodotto Certifico Quadri Elettrici (Ed. 7.0 2024): Info e acquisto Prodotto
