Bacini di contenimento: Normativa e dimensionamento
| ID 4352 | | Visite: 161900 | Documenti Riservati Ambiente | Permalink: https://www.certifico.com/id/4352 |
Bacini di contenimento: Normativa e dimensionamento / Rev. 4.0 Marzo 2022
ID 4352 | Rev 4.0 del 29.03.2022 / Documento completo in allegato
Il documento fornisce, con illustrazioni e tabelle, un quadro generale del dimensionamento di bacini di contenimento di liquidi, come misura di protezione ambientale/sicurezza contro lo sversamento, in relazione alle differenti normative inerenti i bacini di contenimento, al tipo di liquido e all'applicazione.
Non sempre la normativa detta valori univoci sulla capacità dei bacini di contenimento anche per lo stesso tipo di liquido, in quanto sovrapponibili in generale a normative differenti, quali: Prevenzione Incendi / Ambiente / Sicurezza.

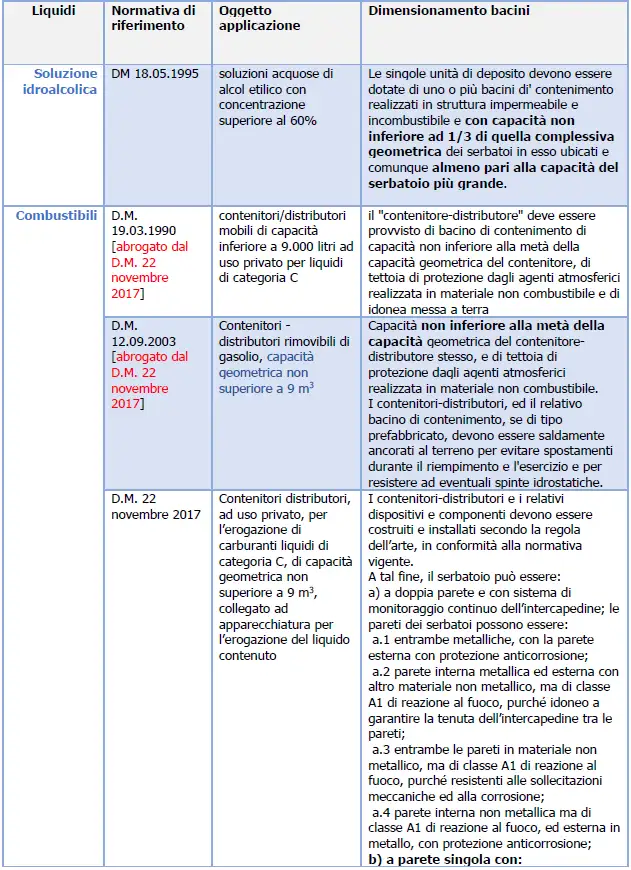

Una tabella in premessa raggruppa il dimensionamento in relazione a:
- Liquidi
- Normativa di riferimento
- Oggetto applicazione
- Dimensionamento bacini
Rev. 4.0 2022
Aggiunto capitolo 7. Prodotti fitosanitari
- Decreto Legislativo 14 agosto 2012 n. 150 Attuazione della direttiva 2009/128/CE che istituisce un quadro per l’azione comunitaria ai fini dell’utilizzo sostenibile dei pesticidi.(GU n. 202 del 30.08.2012)
- Piano Attuativo Nazionale per l'uso sostenibile dei P.F. (PAN) (recepito con il Decreto 22 gennaio 2014)
Rev. 3.0 2021
Aggiunto capitolo Macchine elettriche fisse con presenza di liquidi isolanti combustibili in quantità superiore ad 1 m³.
Decreto 15 09 2014 - Approvazione della regola tecnica di prevenzione incendi per la progettazione, l'installazione e l'esercizio delle macchine elettriche fisse con presenza di liquidi isolanti combustibili in quantità superiore ad 1 m³.
Rev. 2.0 2019
Aggiunto capitolo GNL - Bacini di contenimento Impianti di stoccaggio di GNL di capacità superiore ed inferiore a 50 tonnellate.
- Decreto Legislativo 16 dicembre 2016 n. 257 - Disciplina di attuazione della direttiva 2014/94/UE (Direttiva DAFI - Deployment of Alternative Fuels Infrastructure) del Parlamento europeo e del Consiglio, del 22 ottobre 2014, sulla realizzazione di una infrastruttura per i combustibili alternativi. G.U. n. 10 del 13.01.2017 (S.O. n. 3)
- Circolare prot n. 12112 del 12 settembre 2018 recante Guida tecnica per lo stoccaggio di GNL Guida Tecnica di prevenzione incendi per l'analisi dei progetti di impianti di stoccaggio di GNL di capacità superiore a 50 tonnellate
- Circolare VVF 5870 del 18 maggio 2015 Linee guida prevenzione incendi per l'analisi dei progetti di impianti di stoccaggio di GNL di capacità inferiore a 50 tonnellate
Excursus
...
1. Panoramica introduttiva
Di seguito si fornisce, a livello schematico, una panoramica della normativa in materia di dimensionamento dei bacini di contenimento utilizzati per raccogliere liquidi provenienti da sversamenti e fuoriuscite da fusti e da contenitori.
segue Tabella
...
2. Soluzioni idroalcoliche
2.1 Dimensionamento bacini di contenimento
2.2 Normativa di riferimento
D.M. 18 maggio 1995
Approvazione della regola tecnica di prevenzione incendi per la progettazione, costruzione ed esercizio dei depositi di soluzioni idroalcoliche.
...
Unità di deposito all'aperto di capacità superiore a 5 m³
Le singole unità di deposito devono essere dotate di uno o più bacini di contenimento realizzati in struttura impermeabile e incombustibile, con capacità non inferiore ad 1/3 di quella complessiva geometrica dei serbatoi in esso ubicato e comunque almeno pari alla capacità del serbatoio più grande. Le strutture di contenimento dei bacini devono essere tali da contenere anche eventuali getti, laterali di liquido fuoriuscente dai serbatoi

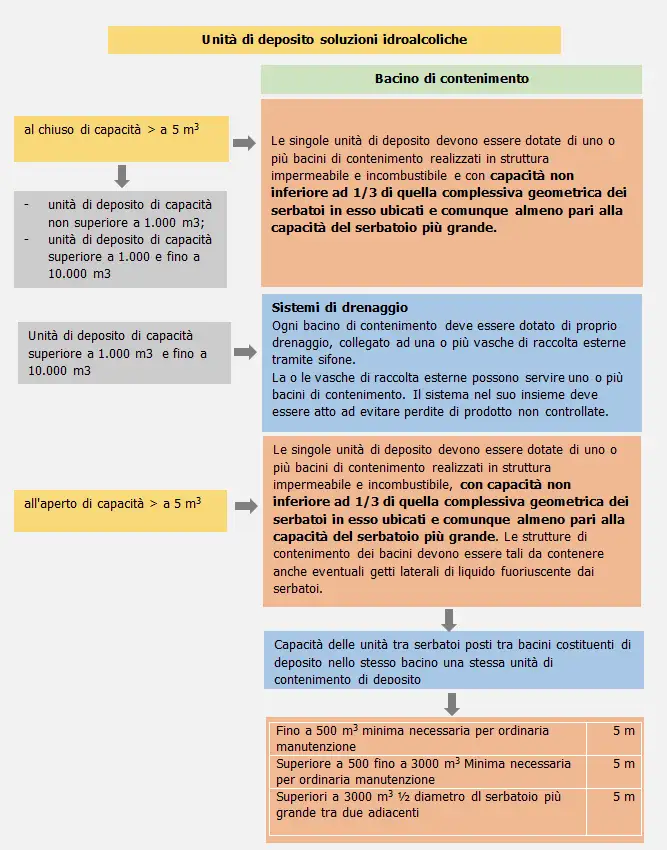

Figura 2 - Esempio dimensionamento bacino di contenimento
...

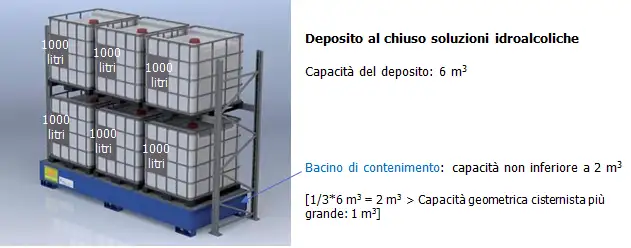

Fig. 3 - Bacini di contenimento soluzione idroalcoliche
...
3. Combustibili
3.1 Normativa di riferimento
D.M. 19 03 1990
Norme per il rifornimento di carburanti, a mezzo di contenitori–distributori mobili, per macchine in uso presso aziende agricole, cave e cantieri.
Lettera Circolare N° P322/4113 del 09 marzo 1998
...
3.2 Serbatoi mobili di carburanti
Update 2018: con il Decreto 22 Novembre 2017 sono abrogati i DM 19.03.1990 e DM 12.09.2003
D.M. 19 03 1990
Norme per il rifornimento di carburanti, a mezzo di contenitori–distributori mobili, per macchine in uso presso aziende agricole, cave e cantieri. Disciplina l’ installazione e l’utilizzo di contenitori/distributori mobili di capacità inferiore a 9.000 litri ad uso privato per liquidi di categoria C (liquidi con punto di infiammabilità compreso tra 65 °C e 125 °C) per il rifornimento di macchine ed auto all’interno di aziende agricole, di cave per estrazione di materiali e di cantieri.
D.M. 12 09 2003
Approvazione della regola tecnica di prevenzione incendi per l’installazione e l’esercizio di depositi di gasolio per autotrazione ad uso privato, di capacità geometrica non superiore a 9 m3, in contenitori-distributori rimovibili per il rifornimento di automezzi destinati all’attività di autotrasporto. Disciplina l’installazione e l’esercizio di depositi di gasolio ad uso privato in contenitori-distributori rimovibili, di capacità geometrica non superiore a 9 m3, per il rifornimento di automezzi destinati all’attività di autotrasporto.
(Update 2018)
Decreto 22 Novembre 2017
Approvazione della regola tecnica di prevenzione incendi per l’installazione e l’esercizio di contenitori-distributori, ad uso privato, per l’erogazione di carburante liquido di categoria C.
...

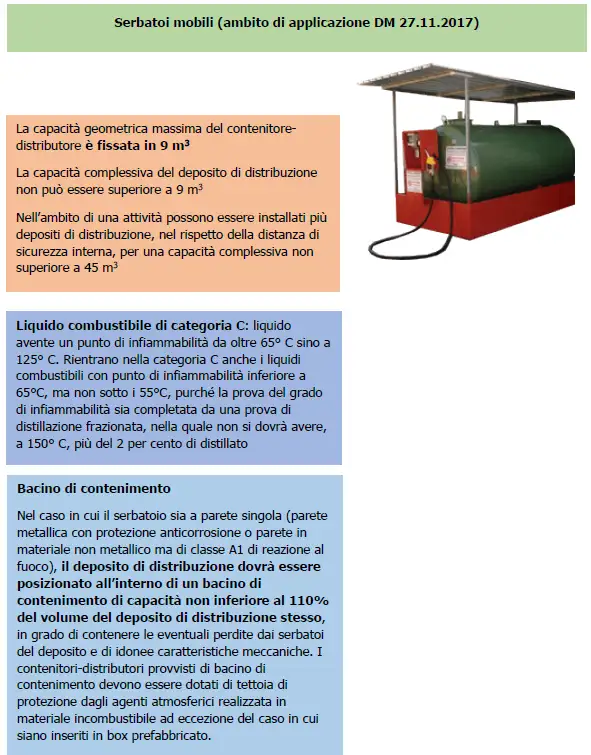

Fig. 4. Bacino di contenimento serbatoi mobili (D.M. 27.11.2017)
3.3 Impianti termici e depositi di combustibile
3.3.1 Locali nei quali sono installati gli impianti termici
Normativa di riferimento
D.M. 28 04 2005
Approvazione della regola tecnica di prevenzione incendi per la progettazione, la costruzione e l’esercizio degli impianti termici alimentati da combustibili liquidi.
Impianti termici di portata termica complessiva maggiore di 35 kW alimentati da combustibili liquidi.
Il Decreto prevede le prescrizioni da applicare sia nei locali dove sono installati gli apparecchi termici sia nei locali adibiti a deposito di combustibile.
Nel caso in cui l’asse del bruciatore è ubicato a quota maggiore della generatrice superiore del serbatoio non è necessario prevedere bacini di contenimento o soglie rialzate.
Altrimenti:

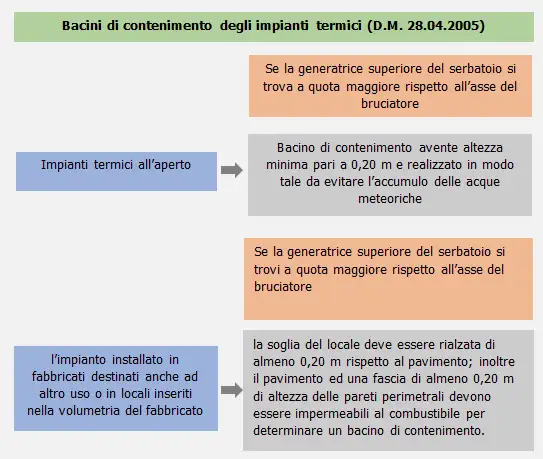

Fig. 6 Bacino di contenimento impianti termici (D.M. 28.04.2005)
...
3.3.2 Depositi di combustibile
Normativa di riferimento
D.M. 28 04 2005
Approvazione della regola tecnica di prevenzione incendi per la progettazione, la costruzione e l’esercizio degli impianti termici alimentati da combustibili liquidi.
Circolare N° 73 del 29 07 1971
Impianti termici ad olio combustibile o a gasolio - istruzioni per l’applicazione delle norme contro l’inquinamento atmosferico; disposizioni ai fini della prevenzione incendi.
Il deposito, costituito da uno o più serbatoi, può essere ubicato all'esterno o all'interno dell'edificio nel quale è installato l'impianto termico o all'interno di serre.
La capacità di ciascun serbatoio non deve essere maggiore di 25 m3.
In relazione all'ubicazione dei serbatoi la capacità complessiva del deposito deve osservare i seguenti limiti:
a) 100 m3, per serbatoi ubicati all'esterno del fabbricato;
b) 50 m3, per serbatoi interrati all'interno del fabbricato;
c) 25 m3, per serbatoi installati a vista all'interno del fabbricato.
In base alle modalità di installazione dei serbatoi si distinguono le seguenti tipologie di deposito:
A) deposito all'esterno con serbatoi interrati
B1) deposito con serbatoi fuori terra in apposito locale esterno
B2) deposito all'aperto con serbatoi fuori terra
C) deposito con serbatoi interrati all'interno di un edificio
D) deposito con serbatoi fuori terra all'interno di un edificio
E) deposito all'interno di serre

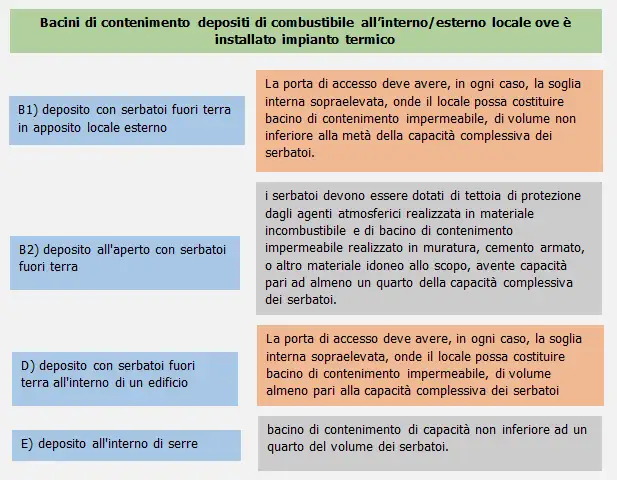

Figura 7 - Bacini di contenimento depositi di combustibile all’interno/esterno locale ove è installato impianto termico
...
3.3.3 Impianti termici ad olio combustibile o a gasolio
Normativa di riferimento
Circolare n. 73 del 29 07 1971
Impianti termici ad olio combustibile o a gasolio - istruzioni per l’applicazione delle norme contro l’inquinamento atmosferico; disposizioni ai fini della prevenzione incendi.
La capacità di ciascun serbatoio non può essere superiore a 15 mc.
In relazione all’ubicazione del deposito possono essere installati 1 o più serbatoi, purché siano rispettate le seguenti limitazioni:
a) non più di 6 serbatoi, se siti all’esterno del fabbricato;
b) non più di 3 serbatoi, se interrati all’interno del fabbricato;
c) non più di 2 serbatoi, se installati in vista all’interno del fabbricato.
Per depositi di potenzialità superiori e per quelli costituiti da serbatoi installati all’aperto, si applicano le norme di cui al DM 31 luglio 1934.

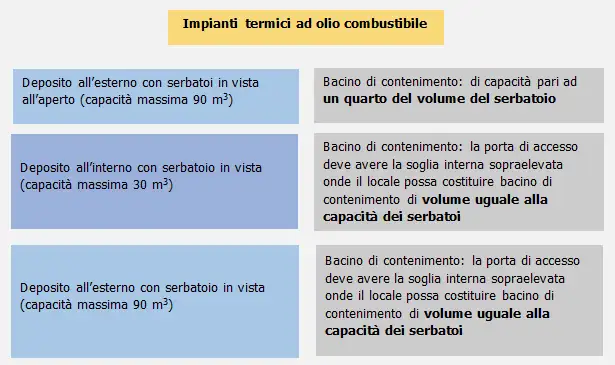

Figura 8 - Bacini di contenimento impianti termici ad olio combustibile
...
3.3.5 Installazione di macchine elettriche fisse con presenza di liquidi isolanti combustibili in quantità > 1 m³
Normativa di riferimento
Decreto 15 settembre 2014
Approvazione della regola tecnica di prevenzione incendi per la progettazione, l'installazione e l'esercizio delle macchine elettriche fisse con presenza di liquidi isolanti combustibili in quantità superiore ad 1 m³. (GU n.180 del 05.08.2014)
TITOLO II
Macchine elettriche fisse di nuova installazione con contenuto di liquido isolante superiore a 1 m
…
SISTEMA DI CONTENIMENTO
Per il contrasto della propagazione di un incendio dovuto allo spandimento del liquido isolante combustibile, ogni macchina elettrica deve essere dotata di un adeguato sistema di contenimento. Per macchine elettriche interne si può fare ricorso a bacini di contenimento intorno alle apparecchiature o al convogliamento del liquido versato in un’area di raccolta, entrambi dimensionati in modo da contenere il volume del liquido isolante contenuto nelle macchine elettriche e quello del sistema di protezione antincendio (ove previsto). Per gli impianti all’aperto, il dimensionamento del sistema di contenimento deve essere effettuato secondo le specifiche norme tecniche vigenti.
...
4. Oli minerali
4.1 Normativa di riferimento:
4.2 Classi dei depositi
Le classi dei depositi sono le seguenti:
Tabella 3 - Classi deposito oli minerali
4.3 Serbatoi fuori terra liquidi categorie A - B- C

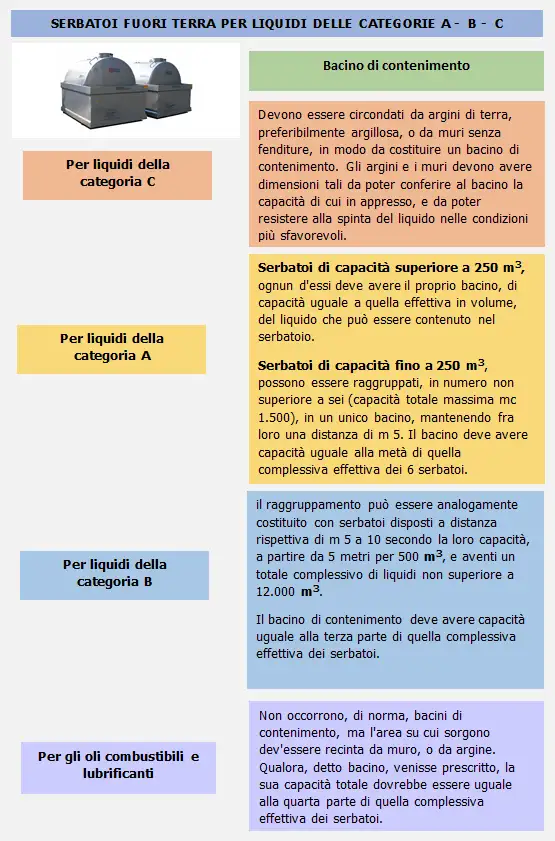

Figura 9 – Dimensionamento bacini serbatoi fuori terra liquidi categoria A, B e C
4.4 Oli usati
Normativa di riferimento
Bacini di contenimento
Tutti i serbatoi fuori terra debbono essere contenuti in un bacino delimitato da muro di contenimento in c.s. di altezza tale da realizzare una capacità di contenimento pari a quella del serbatoio: è ammessa l'installazione di più serbatoi in unico bacino, ad eccezione del serbatoio adibito allo stoccaggio di prodotto contaminato che deve essere installato in specifico bacino. Nel caso di più serbatoi in unico bacino, la capacità di contenimento dello stesso deve essere pari a 1/3 della capacita geometrica totale dei serbatoi contenuti, ma almeno pari a quella del serbatoio più grande.
...

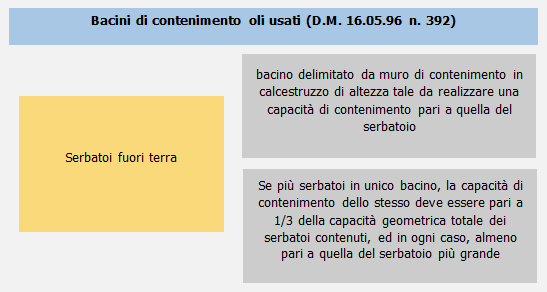

Figura 10 – Dimensionamento Bacini di contenimento oli usati (D.M. 16.05.96 n. 392)
4.5 Lubrificanti all’interno di autorimesse
....
5.2 Rifiuti pericolosi
...
5.3. Rifiuti non pericolosi
Normativa di riferimento

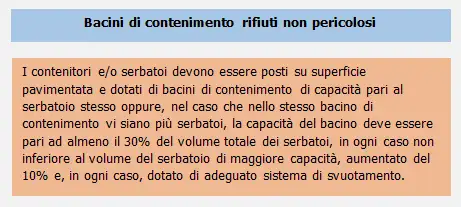

Figura 13 – Dimensionamento bacini di contenimento rifiuti non pericolosi
[...]
7. Prodotti fitosanitari
Il deposito dei prodotti fitosanitari può essere un magazzino dedicato, ma quando il quantitativo è ridotto, è possibile utilizzare un armadio o un’area delimitata da pareti o reti metalliche all’interno di un altro locale. Il deposito deve essere posizionato lontano dalle aree sensibili all’inquinamento (corsi d’acqua, aree di stoccaggio prodotti alimentari/mangimi, aree di immagazzinamento imballaggi, aree di allevamento animali da cortile ecc.).
In particolare, è prevista una zona di rispetto che, salvo diversa specifica individuazione in ambito locale, ha un’estensione di 200 metri di raggio rispetto al punto di captazione o di derivazione di acque destinate al consumo umano nella quale è vietato lo stoccaggio di prodotti fitosanitari (art. 94 decreto legislativo 152/06).
Il deposito deve avere:
- La segnaletica di sicurezza sulla porta: cartelli di pericolo “sostanze Velenose”, “Materiale Infiammabile” “Divieto di Accesso alle persone non autorizzate”
- L’impianto elettrico a norma
- Pavimenti lavabili e impermeabili
- scarichi non collegati direttamente alla rete fognaria (per evitare rischio di immissione accidentale nell’ambiente di acque contenenti residui di PF)
- sistemi di contenimento per evitare la fuoriuscita di liquidi (sversamenti accidentali, acque di lavaggio, rifiuti) che abbiano la capacità di almeno il 110% del volume del contenitore di liquidi più capace presente.

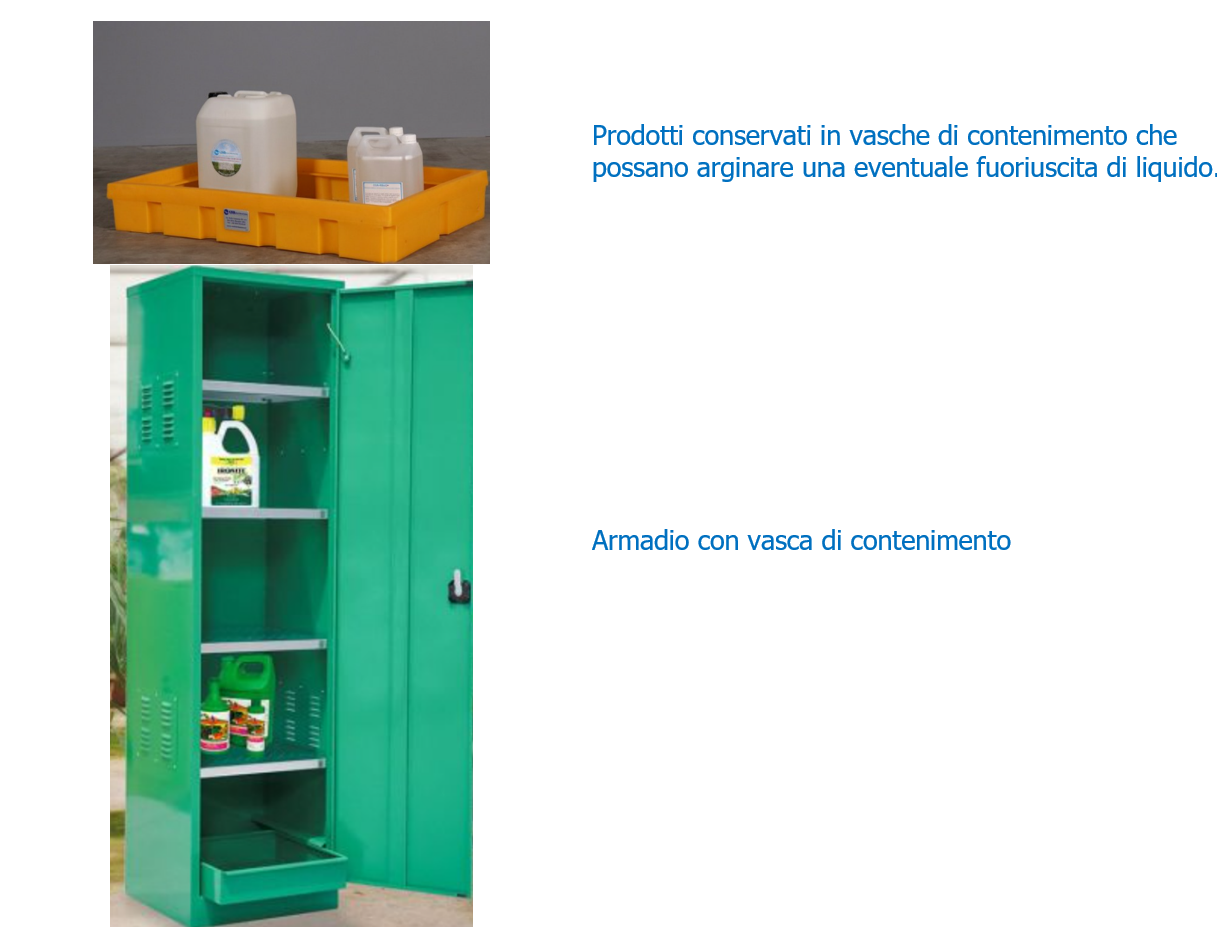

Immagini - Prodotti fitosanitari / Vasche di contenimento
[...] Segue in allegato
Fonti
1) D.M. 18 05 1995 - Approvazione della regola tecnica di prevenzione incendi per la progettazione, costruzione ed esercizio dei depositi di soluzioni idroalcoliche.
2) D.M. 19 03 1990 - Norme per il rifornimento di carburanti, a mezzo di contenitori–distributori mobili, per macchine in uso presso aziende agricole, cave e cantieri.
3) Lettera Circolare N° P322/4113 del 09 marzo 1998
4) D.M. 12 09 2003 - Approvazione della regola tecnica di prevenzione incendi per l’installazione e l’esercizio di depositi di gasolio per autotrazione ad uso privato, di capacità geometrica non superiore a 9 m3, in contenitori-distributori rimovibili per il rifornimento di automezzi destinati all’attività di autotrasporto.
5) D.M. 28 04 2005 - Approvazione della regola tecnica di prevenzione incendi per la progettazione, la costruzione e l’esercizio degli impianti termici alimentati da combustibili liquidi.
6) Circolare 29 luglio 1971, n. 73 del Ministero dell’interno - Impianti termici ad olio combustibile o a gasolio. Istruzioni per l’applicazione delle norme contro l’inquinamento atmosferico; disposizioni ai fini della prevenzione incendi.
7) D.M. 13 07 2011 - Approvazione della regola tecnica di prevenzione incendi per l’installazione di motori a combustione interna accoppiati a macchina generatrice elettrica o ad altra macchina operatrice e di unità di cogenerazione a servizio di attività civili, industriali, agricole, artigianali, commerciali e di servizi.
8) D.M. 31 07 1934 - Approvazione delle norme di sicurezza per la lavorazione, l’immagazzinamento, l’impiego o la vendita di oli minerali, e per il trasporto degli oli stessi.
9) Decreto 16 maggio 1996, n. 392 - Regolamento recante norme tecniche relative alla eliminazione degli olii usati.
10) D.M. 1 febbraio 1986 - Norme di sicurezza antincendi per la costruzione e l'esercizio di autorimesse e simili
11) Deliberazione Comitato Interministeriale del 27 luglio 1984 e s.m.i. - Disposizioni per la prima applicazione dell'articolo 4 del DPR 10 settembre 1982, n. 915, concernente lo smaltimento dei rifiuti
12) Decreto 12.06.2002 n. 161 - Regolamento attuativo degli articoli 31 e 33 del decreto legislativo 5 febbraio 1997, n. 22, relativo all'individuazione dei rifiuti pericolosi che è possibile ammettere alle procedure semplificate.
13) Decreto 5 aprile 2006, n. 186 - Regolamento recante modifiche al decreto ministeriale 5 febbraio 1998 Individuazione dei rifiuti non pericolosi sottoposti alle procedure semplificate di recupero, ai sensi degli articoli 31 e 33 del decreto legislativo 5 febbraio 1997, n. 22.
14) Decreto 22 Novembre 2017 - Approvazione della regola tecnica di prevenzione incendi per l’installazione e l’esercizio di contenitori-distributori, ad uso privato, per l’erogazione di carburante liquido di categoria C.
15) Circolare prot n. 12112 del 12 settembre 2018 recante Guida tecnica per lo stoccaggio di GNL Guida Tecnica di prevenzione incendi per l'analisi dei progetti di impianti di stoccaggio di GNL di capacità superiore a 50 tonnellate
16) Circolare VVF 5870 del 18 maggio 2015 Linee guida prevenzione incendi per l'analisi dei progetti di impianti di stoccaggio di GNL di capacità inferiore a 50 tonnellate
17) Decreto 15 settembre 2014 Approvazione della regola tecnica di prevenzione incendi per la progettazione, l'installazione e l'esercizio delle macchine elettriche fisse con presenza di liquidi isolanti combustibili in quantità superiore ad 1 m³. (GU n.180 del 05.08.2014)
2) D.M. 19 03 1990 - Norme per il rifornimento di carburanti, a mezzo di contenitori–distributori mobili, per macchine in uso presso aziende agricole, cave e cantieri.
3) Lettera Circolare N° P322/4113 del 09 marzo 1998
4) D.M. 12 09 2003 - Approvazione della regola tecnica di prevenzione incendi per l’installazione e l’esercizio di depositi di gasolio per autotrazione ad uso privato, di capacità geometrica non superiore a 9 m3, in contenitori-distributori rimovibili per il rifornimento di automezzi destinati all’attività di autotrasporto.
5) D.M. 28 04 2005 - Approvazione della regola tecnica di prevenzione incendi per la progettazione, la costruzione e l’esercizio degli impianti termici alimentati da combustibili liquidi.
6) Circolare 29 luglio 1971, n. 73 del Ministero dell’interno - Impianti termici ad olio combustibile o a gasolio. Istruzioni per l’applicazione delle norme contro l’inquinamento atmosferico; disposizioni ai fini della prevenzione incendi.
7) D.M. 13 07 2011 - Approvazione della regola tecnica di prevenzione incendi per l’installazione di motori a combustione interna accoppiati a macchina generatrice elettrica o ad altra macchina operatrice e di unità di cogenerazione a servizio di attività civili, industriali, agricole, artigianali, commerciali e di servizi.
8) D.M. 31 07 1934 - Approvazione delle norme di sicurezza per la lavorazione, l’immagazzinamento, l’impiego o la vendita di oli minerali, e per il trasporto degli oli stessi.
9) Decreto 16 maggio 1996, n. 392 - Regolamento recante norme tecniche relative alla eliminazione degli olii usati.
10) D.M. 1 febbraio 1986 - Norme di sicurezza antincendi per la costruzione e l'esercizio di autorimesse e simili
11) Deliberazione Comitato Interministeriale del 27 luglio 1984 e s.m.i. - Disposizioni per la prima applicazione dell'articolo 4 del DPR 10 settembre 1982, n. 915, concernente lo smaltimento dei rifiuti
12) Decreto 12.06.2002 n. 161 - Regolamento attuativo degli articoli 31 e 33 del decreto legislativo 5 febbraio 1997, n. 22, relativo all'individuazione dei rifiuti pericolosi che è possibile ammettere alle procedure semplificate.
13) Decreto 5 aprile 2006, n. 186 - Regolamento recante modifiche al decreto ministeriale 5 febbraio 1998 Individuazione dei rifiuti non pericolosi sottoposti alle procedure semplificate di recupero, ai sensi degli articoli 31 e 33 del decreto legislativo 5 febbraio 1997, n. 22.
14) Decreto 22 Novembre 2017 - Approvazione della regola tecnica di prevenzione incendi per l’installazione e l’esercizio di contenitori-distributori, ad uso privato, per l’erogazione di carburante liquido di categoria C.
15) Circolare prot n. 12112 del 12 settembre 2018 recante Guida tecnica per lo stoccaggio di GNL Guida Tecnica di prevenzione incendi per l'analisi dei progetti di impianti di stoccaggio di GNL di capacità superiore a 50 tonnellate
16) Circolare VVF 5870 del 18 maggio 2015 Linee guida prevenzione incendi per l'analisi dei progetti di impianti di stoccaggio di GNL di capacità inferiore a 50 tonnellate
17) Decreto 15 settembre 2014 Approvazione della regola tecnica di prevenzione incendi per la progettazione, l'installazione e l'esercizio delle macchine elettriche fisse con presenza di liquidi isolanti combustibili in quantità superiore ad 1 m³. (GU n.180 del 05.08.2014)
