Certifico EN ISO 13849-1 Sicurezza Sistemi Comando

Ed. 7.0 Maggio 2022

La progettazione e costruzioni di una macchina sicura prevede che vengano identificati tutti i possibili pericoli a cui sono esposti gli operatori della macchina stessa.

Nel caso il rischio venga ridotto attraverso un sistema di controllo, entra in gioco la norma EN ISO 13849‑1 che fornisce un modello di valutazione della bontà di tale sistema. In questo modo, dato un rischio di un determinato livello è possibile utilizzare una funzione di sicurezza di pari livello o superiore (vedi Figura 1).

La norma EN ISO 13849‑1 fornisce al costruttore un metodo iterativo per valutare se i rischi di una macchina possono essere limitati ad un livello residuo accettabile mediante l’impiego di adeguate funzioni di sicurezza. Il metodo adottato prevede, per ogni rischio, un ciclo di ipotesi-analisi-validazione alla fine del quale si deve poter dimostrare che ogni funzione di sicurezza prescelta è adeguata al relativo rischio in esame.

Il primo passo consiste quindi nella valutazione del livello di prestazione richiesto da ogni funzione di sicurezza. La EN ISO 13849‑1 utilizza un grafico per l’analisi del rischio di una funzione di una macchina (vedi Figura 2) determinando, in funzione del rischio, anziché una categoria di sicurezza richiesta, un livello di prestazione richiesto o PLr (Required Performance Level) per la funzione di sicurezza che andrà a proteggere quella parte di macchina.

Il costruttore del macchinario, partendo dal punto 1 del grafico e rispondendo alle domande S, F e P identificherà il PLr per la funzione di sicurezza in esame. Dovrà poi realizzare un sistema per proteggere l’operatore della macchina che abbia un livello di prestazione PL uguale o migliore di quello richiesto.

I PL sono classificati in cinque livelli, da PLa a PLe (vedi Tabella 1) al crescere del rischio ed ognuno di essi identifica un ambito numerico di probabilità media di guasto pericoloso per ora. Ad esempio PLd indica che la probabilità media di guasti pericolosi per ora è compresa tra 1x10^-6 e 1x10^-7 ovvero all’incirca 1 guasto pericoloso mediamente ogni 100-1000 anni.

Figura 1 - L’analisi dei rischi

Legenda

1 Punto di partenza per la valutazione del contributo alla riduzione del rischio dato dalle funzioni di sicurezza
L Basso contributo alla riduzione del rischio
H Alto contributo alla riduzione del rischio
PLr Livello di prestazioni richiesto
S Gravità del danno
S1 Leggero (danno normalmente reversibile)
S2 Serio (danno normalmente irreversibile o morte)
F Frequenza e/o esposizione al rischio
F1 Da rara a poco frequente e/o con breve tempo di esposizione
F2 Da frequente a continua e/o con lungo tempo di esposizione
P Possibilità di evitare il rischio o di limitare il danno
P1 Possibile in certe condizioni
P2 Scarsamente possibile

Figura 2 - Grafico del rischio per determinare il PLr richiesto per la funzione di sicurezza (tratto da EN ISO 13849-1, figura A.1)

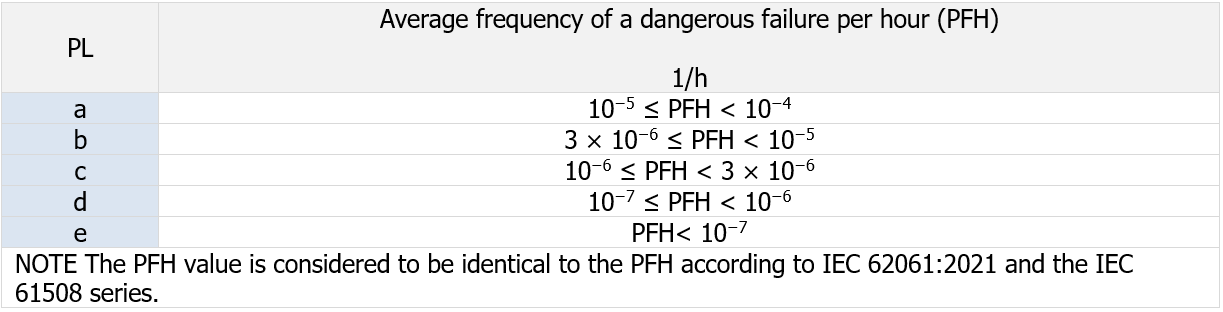

Tabella 1 - Livelli PL

Indice (in rosso le novità)

00. EN ISO 13849 Sicurezza Sistemi di Comando - Rev. 7.0 2022 Dettagli Versione
01. Sicurezza sistemi comando Rev. 7.0
03. Formazione EN ISO 13849
04. PLok - Esempi di calcolo del Performance Level PL EN ISO 13849-1 Rev. 2.0 2022
05. EN ISO 13849-1 2015 Allegato C Rev. 1.0 2022
06. EN ISO 13849-1 2015 Allegato D Rev. 1.0 2022
07. Esempio di calcolo
08. Sistema 2.0.8
