Valutazione del rischio ambienti freddi

ID 5371 | | Visite: 6023 | Documenti Riservati SicurezzaPermalink: https://www.certifico.com/id/5371

Cover valutazione rischio ambienti freddi

Valutazione del rischio ambienti freddi

EN ISO 15743 | Valutazione del rischio
EN ISO 11079 | IREQ e tWC

Update: Rev 1.0 del 15 Gennaio 2018

Il Documento allegato illustra la Valutazione del rischio di ambienti severi freddi, con la metodologia dettata dalle norme

- EN ISO 15743:2008 Valutazione del rischio posti di lavoro in ambienti feddi
- EN ISO 11079:2008 Indice IREQ, Isolamento termico richiesto (REQUIRED)

La EN ISO 15743:2008 (Vedi il EN ISO 15743 Documento Valutazione del rischio posti di lavoro freddi), ha un approccio è basato sulla logica del ciclo PDCA (Plan Do Check Act) e con l'uso dell'Indice IREQ, Isolamento termico richiesto (REQUIRED) per raffreddamento globale e del tWC per il raffreddamento locale che è trattato nella norma EN ISO 11079:2008.
Ambienti tipici sono presenti nel settore alimentare e chimico, ma anche attività all'aperto, soggette a temperature severe fredde, es. edilizia, manutenzione strade, ecc.

Nella revisione 1.0 del 15 Gennaio 2018, sono stati apportati miglioramenti normativi/grafici.

Download Preview Rev. 1.0 del 15 Gennaio 2018

UNI EN ISO 15743:2008
Ergonomia dell’ambiente termico - Posti di lavoro al freddo - Valutazione e gestione del rischio.

Ergonomia degli ambienti termici - Determinazione e interpretazione dello stress termico da freddo con l'utilizzo dell'isolamento termico dell'abbigliamento richiesto (IREQ) e degli effetti del raffreddamento locale

Excursus

I rischi legati al freddo sono di vario tipo, come mostratoin figura 2, nella quale per ogni tipo di stress sono riportati i fattori che lo determinano. Secondo il tipo di stress, i rischi legati all’esposizione al freddo vanno dal discomfort alle difficoltà respiratorie, dal dolore all’ipotermia, senza contare che il freddo può provocare anche incidenti legati all’intorpidimento muscolare.

In particolare va fatta distinzione tra il lavoro svolto in ambienti esterni, nei quali le condizioni ambientali possono variare nel tempo ed ambienti interni, nei quali le condizioni ambientali si mantengono generalmente costanti e possono essere più facilmente controllate.

Figura 1 ambienti freddi

Figura 2 – Relazione tra i diversi tipi di stress da freddo e i fattori fisici che li determinano.

A monte di un’attenta politica di prevenzione del rischio, va prevista un’accurata valutazione dell’analisi e dell’interpretazione delle cause di rischio.

Il modello di valutazione del rischio previsto dalla norma EN ISO 15743, prevede 3 fasi:

1. osservazione;
2. analisi;
3. esperienza;

a loro volta composte da una serie di attività come risulta dalla Figura 3.

Figura 2 ambienti freddi

Figura 3 – Modello di valutazione del rischio secondo la norma 15743
...

La norma EN ISO 15743 si occupa anche della gestione del rischio, che va integrata nel sistema di gestione della sicurezza sui luoghi di lavoro. In particolare, la norma prevede corsi di formazione sui rischi collegati al lavoro al freddo per tutti coloro che sono coinvolti nel processo produttivo, per i responsabili della sicurezza e per i medici competenti.

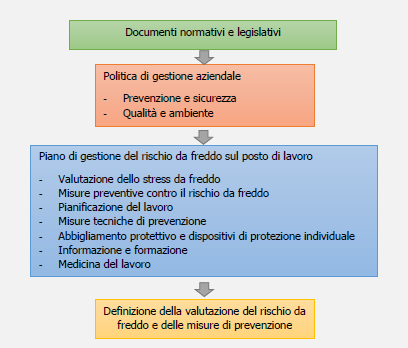

In figura 4 è riportato il modello per la gestione del rischio da freddo.
Figura 3 ambienti freddi

Figura 4 – Modello di gestione del rischio da freddo secondo la norma EN ISO 15743.
...

FASE I - IDENTIFICAZIONE DEI RISCHI DA FREDDO - ALLEGATO A EN ISO 15743

Check per identificare i problemi legati al freddo sul lavoro

A.1 Come utilizzare la checklist

A.1.1 Considerare l'ambiente di lavoro in modo completo. Prima di utilizzare la checklist, individuare i diversi lavori/attività da osservare. Classificare la situazione lavorativa prevalente per includere tutte le situazioni possibili durante il giorno e per un periodo di tempo accettabile. Utilizzare la checklist di osservazione separatamente per ogni attività lavorativa. Se non è possibile osservare tutte le lavorazioni in programma, effettuare il controllo in un secondo momento. Se ci sono molti dipendenti impegnati con gli stessi compiti, condurre l'osservazione per l'individuo che, a proprio avviso, ha la maggior parte dei problemi legati al freddo.

A.1.2 Controllare separatamente ciascuna categoria/specialità e segnare il punteggio che meglio corrisponde alla situazione. Il punteggio "0" indica che non sono necessarie azioni preventive, "1" che i problemi legati al freddo esistono e dovrebbero essere affrontati a lungo termine, mentre "2" indica che problemi relativi al freddo possono comportare un rischio per la salute. Un punteggio di "2" significa che l'azione correttiva necessaria a ridurre o eliminare il problema deve essere implementata immediatamente.

...

Figura 4 ambienti freddi

....

A.3 Valutazione dei risultati e delle azioni correttive

A.3.1 Segnare il punteggio (0, 1 o 2) per ognuno dei punti della checklist nella tabella dei punteggi.

...

Figura 5 ambienti freddi

Tabella 2 - Modulo per la sintesi dei risultati ottenuti con la checklist e della pianificazione delle azioni future. I punteggi sono quelli attribuiti nella checklist.
...

FASE II – QUANTIFICAZIONE DEGLI EFFETTI DA FREDDO - ALLEGATO B EN ISO 15743

Analisi dei problemi legati al freddo

B.1 Generale

La fase 2 (analisi) della valutazione del rischio da freddo è destinata all'uso da parte di persone con conoscenza dell'argomento e che hanno familiarità con gli standard pertinenti (ad es. ingegneri della sicurezza, igienisti industriali).

Gli obiettivi della valutazione in questa fase sono:

- controlli periodici sulla base della checklist della fase 1 (allegato A),
- concentrarsi su problemi identificati,
- eseguire una semplice valutazione del posto di lavoro da parte di professionisti in cooperazione con personale dell’azienda,
- effettuare un numero limitato di misurazioni,
- trovare soluzioni efficaci e dirette, e
- consentire di prendere decisioni sulla eventuale necessità di ulteriori valutazioni specialistiche (fase 3).

Per le misure preventive e le soluzioni ai problemi, vedere Allegato C. Informazioni rilevanti per questo livello di analisi possono anche essere trovate nei riferimenti della norma EN ISO 15743.

B.2 Aria fredda

Valutare lo stress da freddo utilizzando IREQ (richiesta la conoscenza del grado di isolamento e degli effetti dell’abbigliamento specifico - ISO 11079):

a) misurare o stimare la temperatura dell'aria (ISO 7726);
b) misurare o stimare la velocità dell’aria (ISO 7726);
c) determinare i tempi di esposizione;
d) stima del livello di attività per il calcolo della produzione di calore metabolico (ISO 8996);
e) stima dell'isolamento termico degli indumenti (ISO 9920);
f) calcolare IREQneutral e IREQmin usando
- un software (ISO 11079:2007, allegato F), o
- grafici (Figura B.1);
g) confrontare IREQ con l'effettivo isolamento dell'abbigliamento;
h) se l'isolamento dell'abbigliamento è inferiore a IREQmin, calcolare il tempo DLE (durata di esposizione limitata).

...

1. Gli indici di stress da freddo

La norma EN IS0 11079:2008 (Determinazione e interpretazione dello stress termico da freddo con l’utilizzo dell’isolamento termico dell’abbigliamento richiesto (IREQ) e degli effetti del raffreddamento locale) definisce due importanti indici per lo stress termico da freddo:

-  indice di raffreddamento complessivo
-  indice di raffreddamento locale.

IL RAFFREDDAMENTO GLOBALE

Questo tipo di raffreddamento, come si evince dalla definizione, si riferisce al corpo nel suo complesso.

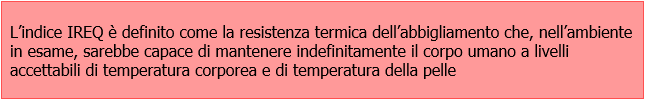

Partendo dalla considerazione che con un’opportuna resistenza termica dell’abbigliamento l’uomo si può proteggere dal freddo, è stato proposto negli anni 80 un indice di stress da freddo per il corpo nel suo complesso,IREQ (da “I”, Isolamento, simbolo della resistenza termica dell’abbigliamento e “REQ” di required, richiesto).

Valutazione rischio ambienti freddi08

Valutazione rischio ambienti freddi09
...

LE FORMULE

Per il calcolo di IREQ si parte dal bilancio di energia sul corpo umano, che in ambiente freddo è espresso come:

S = M – W – Eres – Cres – E – K – R – C (1)

dove:

M - tasso metabolico (viene valutato in conformità con ISO 89960)

W - Potenza meccanica effettiva (nella maggior parte delle situazioni industriali questo è piccolo e può essere trascurato da ISO 8996) = 0

Cres - perdita di calore convettivo
Eres - perdita di calore per evaporazione

Lo scambio termico respiratorio è il calore che viene perso dalle vie respiratorie riscaldando e saturando l'aria inspirata ed è la somma della perdita del calore convettivo perdita (Cres) e della perdita di calore per evaporazione (Eres):

Cres = Cp x V (tex - ta) /ADu

Eres = Ce x V (Wex - Wa) / ADu(3)

E - Scambio termico di evaporazione

E = (Psk -Pa) / Re,T

K -  Scambio termico conduttivo
Lo scambio termico conduttivo, K, è correlato all'area delle parti del corpo a diretto contatto con le superfici esterne = 0

Sebbene possa essere di importanza significativa per l'equilibrio termico locale, lo scambio di calore conduttivo è per lo più piccolo e può essere giustificato dalle espressioni per scambio di calore convettivo e radiante

R - Scambio di calore radiativo

Lo scambio di calore radiativo, R, tra la superficie dell'abbigliamento inclusa la pelle scoperta e l'ambiente è definito da:

R = fcl x hr x (tcl - tr)

C - Scambio di calore convettivo

Lo scambio di calore convettivo, tra la superficie dell'abbigliamento, compresa la pelle scoperta e l'ambiente è definito da:

C = fcl x hc x (tcl - ta)

IL CALCOLO DI IREQ

Per calcolare IREQ, si parte dalla nota equazione generale del bilancio di energia termica sul corpo umano valutato in ambiente freddo. I passi da seguire sono i seguenti:

1. misurare i quattro parametri ambientali da cui dipendono i termini che compaiono nel bilancio (Eres + Cres, E, R, C)
2. valutare il valore del metabolismo energetico (M) e quello della resistenza termica dell’abbigliamento utilizzando le norme EN ISO 8996 e EN ISO 9920 (Icl)
3. calcolare IREQ, secondo la procedura riportata in seguito.

dalla quale:

- trascurando il termine conduttivo K se, come accade spesso, esso risulta piccolo rispetto ad altri che compaiono nella (1),
- imponendo S = 0, cioé che vi siano condizioni di regime permanente per il corpo umano,

0 = M – W – Eres – Cres – E – R – C

M – W – Eres – Cres – E = R + C (2)

Ricordando la definizione di resistenza termica dell’abbigliamento:

R + C = (tsk – tcl)/Icl

(tsk – td)/Icl = R+C = M – W – Eres – Cres – E

Imponendo

Icl = IREQ

(tsk – tcl)/IREQ = M – W – Eres – Cres – E (3)

espresso in m2K/W, si ricavano due equazioni nelle incognite IREQ e tcl:

Valutazione rischio ambienti freddi10

Il sistema delle due equazioni (2) e (3) va risolto per iterazione, sia perché tcl compare alla quarta potenza in R sia perché R in C compare il coefficiente di area dell’abbigliamento, fcl, che è funzione di Icl.
...

L’INTERPRETAZIONE DI IREQ

Una volta calcolati i valori di IREQneutral e IREQmin si confrontano con quelli dell’isolamento termico risultante, ricavato con l’equazione (3); si possono verificare i seguenti tre casi:

Valutazione rischio ambienti freddi12
....

Come detto in (A) si può calcolare IREQneutral e IREQmin usando anche tabelle sperimentali del tipo:
Valutazione rischio ambienti freddi13

Figura 9 - IREQmin in funzione della temperatura operativa dell’ambiente per 8 livelli del metabolismo energetico

La temperatura operativa t0 è la media ponderata della temperatura ambiente e della temperatura media radiante, usando come coefficienti di peso, rispettivamente, il valore della conduttanza termica convettiva e quello della conduttanza termica radiativa.
....

Come calcolare il valore di IREQ (ICL)

La resistenza termica ICL (IREQ) viene espressa in m2°C/W oppure in "clo" unità di misura incoerente pari a 0,155 m2°C/W.

1 CLO è definito come il gradiente termico di 0.18°C su un’area di 1 m attraversata da un flusso termico di 1 Kcal/h (1 CLO = 0.155 m2K/W).

Il valore della resistenza termica dell'abbigliamento ICL (IREQ) può essere ricavato da tabelle, come in figura di cui sopra, che riportano valori ottenuti con misure sperimentali.

ESEMPIO APPENDICE EN ISO 15743 (TRADUZIONE NON UFFICIALE)

Valutazione e gestione del lavoro a freddo nel lavoro indoor - Esempio da l'industria alimentare

E1 Il luogo di lavoro

I rischi da freddo sono stati analizzati in una società di trasformazione alimentare, dove sono stati studiati i reparti di imballaggio della salsiccia, della carne congelata e marinata.

La temperatura dell'aria nei reparti variava tra 3 °C e 6 °C. La velocità dell'aria era di solito inferiore a 0,2 m/s, ma occasionalmente superiore vicino alle aperture. L’umidità era di circa l'80%. La temperatura dei prodotti e delle superfici della macchina era di solito tenuta tra 3 °C e 4 °C, e alcune volte a -2 °C (carne marinata). Le pause, di circa 8 minuti ogni ora, con 35 minuti per il pranzo, si svolgevano in una stanza con una temperatura normale (circa 21 °C). Gli indumenti indossati dai lavoratori consistevano in biancheria intima lunga e abbigliamento di media lunghezza e di uno speciale indumento per lo strato esterno. Erano utilizzati guanti di cotone sottili coperti da sottili guanti di plastica. Il lavoro era solitamente leggero, costituito da movimenti ripetitivi di entrambe le braccia. Il lavoro era fatto solitamente in due turni, a partire dalle 06:00 o dalle 14:30.

Circa il 70% dei lavoratori erano donne di età compresa tra 19-56 anni.

E.2 Fase 1 - Osservazione (Allegato A EN ISO 15743)

Per l'analisi dei rischi nella prima fase, è stata utilizzata la checklist di controllo del punto A.2 per l'identificazione dei problemi legati al freddo. Il sistema di punteggio applicato è stato quello specificato in A.1.2.

1. Aria fredda

Analisi: la temperatura dell'aria provoca problemi evidenti (punteggio 2). I problemi riscontrati sono stati in particolare quelli connessi alla mano, vedi quesiti 3, 4 e 6.

2. Vento/Movimenti dell’aria

Analisi: spostamenti d'aria leggeri (ad esempio spifferi, vento leggero) (punteggio 1).

3. Contatto con superfici fredde durante la manipolazione di utensili/materiale o quando si è seduti, in ginocchio o sdraiati su superfici fredde

Analisi: lavoro con le mani nude o non sufficientemente protette o per periodi più lunghi seduti, inginocchiati, in piedi o sdraiati su superfici fredde (punteggio 2). Il raffreddamento delle mani ha causato decremento delle prestazioni, dolore da freddo e intorpidimento occasionale.

4. Esposizione ad acqua/liquidi/umidità

Analisi : lunghi periodi di esposizione (ad esempio continua movimentazione di liquidi freddi o materiali umidi) (punteggio 2).

...

E.3 Fase 2 - Analisi (dall'allegato B)

1. Aria fredda

Il calcolo di IREQ mostra che la necessità di isolamento è 1,8 clo. (vedi Fig. 9 impostando to=0 | Metabolismo Light work 90 W/m2)
L'isolamento dell'abbigliamento disponibile è 1,6 clo a 2,1 clo. Di conseguenza, non ci sono problemi evidenti con l'isolamento termico di tutto il corpo.
...


...


Fonti

UNI EN ISO 12894
Ergonomia degli ambienti termici – Supervisione medica per persone esposte ad ambienti molto caldi o molto freddi.

UNI EN ISO 15265
Ergonomia dell’ambiente termico – Strategia di valutazione del rischio per la prevenzione dello stress o del disagio termico in condizioni di lavoro.

UNI EN ISO 8996
Ergonomia dell’ambiente termico – Determinazione del metabolismo energetico.

UNI EN ISO 11079
Ergonomia degli ambienti termici – Determinazione e interpretazione dello stress termico da freddo con l’utilizzo dell’isolamento termico dell’abbigliamento richiesto (IREQ) e degli effetti del raffreddamento locale.

UNI EN ISO 15743
Ergonomia dell’ambiente termico – Posti di lavoro al freddo – Valutazione e gestione del rischio.

UNI EN ISO 9920
Ergonomia dell’ambiente termico – Valutazione dell’isolamento termico e della resistenza evaporativa dell’abbigliamento.

UNI EN ISO 13732-3
Ergonomia degli ambienti termici - Metodi per la valutazione della risposta dell’uomo al contatto con le superfici - Parte 3: Superfici fredde

Il rischio termico in ambienti severi freddi
Francesca R. d’Ambrosio Alfano, Giuseppe Riccio e Boris I. Palella


Sommario
1. TEMPI DI PERMANENZA IN AMBIENTI FREDDI
2. IL RISCHIO NEGLI AMBIENTI FREDDI
3. LA SORVEGLIANZA SANITARIA NEGLI AMBIENTI FREDDI
4. LA GESTIONE DEL RISCHIO NEGLI AMBIENTI FREDDI
5. IL RUOLO DELL’ABBIGLIAMENTO NELLA PROTEZIONE CONTRO IL FREDDO
6. FASE I - DENTIFICAZIONE DEI RISCHI DA FREDDO - ALLEGATO A EN ISO 15743
7. FASE II - QUANTIFICAZIONE DEGLI EFFETTI DA FREDDO - ALLEGATO B EN ISO 15743
8. LA DETERMINAZIONE DELLO STRESS DA FREDDO
9. INDICI PER LO STRESS TERMICO DA FREDDO
9.1 GLI INDICI DI STRESS DA FREDDO
9.2 IL RAFFREDDAMENTO GLOBALE
9.3 IL RAFFREDDAMENTO LOCALE
10. IL RAFFREDDAMENTO CONVETTIVO
11. INDICE IREQ (RAFFREDDAMENTO COMPLESSIVO)
12. INDICE TWC (RAFFREDDAMENTO LOCALE)
13. DETERMINAZIONE DEL RAFFREDDAMENTO DAL VENTO (ISO 11079:2007, ALLEGATO D)
14. AMBIENTI TERMICI SEVERI FREDDI: LIMITI
15. IL RAFFREDDAMENTO PER CONTATTO
16. IL RAFFREDDAMENTO DELLE ESTREMITÀ
17. IL RAFFREDDAMENTO RESPIRATORIO
18. IL CALCOLO DI IREQ
18.1 LE FORMULE
18.2 IL CALCOLO DI IREQ
18.3 SIGNIFICATO DEI PARAMETRI
19. L’INTERPRETAZIONE DI IREQ
20. IL CALCOLO DEL TEMPO LIMITE DI ESPOSIZIONE E DEL TEMPO DI RECUPERO
21. SIMBOLOGIA
22. ESEMPIO (TRADUZIONE IT NON UFFICIALE APPENDICE E - EN ISO 15743)
FONTI

Matrice revisioni:

Data Oggetto Realizzato
15.01.2018 Normativa Certifico Srl
07.01.2018 --- Certifico Srl

Certifico Srl - IT Rev. 1.0 2018
©Riproduzione vietata
Elaborazione copia/stampa autorizzata Abbonati su PDF Sicurezza/2X/3X/4X/Full

Acquista Documento singolo Store

Collegati



Scarica questo file (Valutazione del rischio ambienti freddi Rev. 1.0 Gennaio 2018 Preview.pdf)Valutazione del rischio ambienti freddi - PreviewCertifico Srl - Rev. 1.0 2018IT924 kB(1433 Downloads)

Tags: Sicurezza lavoro Abbonati Sicurezza Rischio microclima

Articoli correlati

Ultimi archiviati Sicurezza

D D  1 2019
Gen 21, 2019 13

D.D. MIT n. 1 dell'8 gennaio 2019

Decreto Dirigenziale n. 1 dell'8 gennaio 2019 implementazione emendamenti 2014 e 2016 alla convenzione OIL MLC 2006 Varato il Decreto, a firma del Direttore Generale per la vigilanza sulle Autorità portuali, le infrastrutture portuali ed il trasporto marittimo e per vie d’acqua interne del Mit, che… Leggi tutto
Circolare INL n  2 del 14 gennaio 2019 maggiorazioni sanzioni
Gen 18, 2019 49

Circolare INL n. 2 del 14 gennaio 2019 | maggiorazioni sanzioni

Circolare n. 2 del 14 gennaio 2019 | Maggiorazioni sanzioni Oggetto: art. 1, comma 445 lett. d) e f), L. n. 145/2018 – maggiorazioni sanzioni. Estratto: [panel]Insieme a misure di rilascio di facoltà assunzionali e di riassetto ordinamentale dell’Ispettorato Nazionale del Lavoro, la L. n. 145/2018… Leggi tutto
Sentenze cassazione penale
Gen 18, 2019 73

Cassazione Penale Sent. Sez. 4 n. 1472 | 14 Gennaio 2019

Infortunio durante le operazioni di scarico di un pesante autocarro Nessuna valutazione dei rischi relativi alla movimentazione dei carichi e mancanza di specifica formazione Penale Sent. Sez. 4 Num. 1472 Anno 2019 Presidente: FUMU GIACOMORelatore: BELLINI UGOData Udienza: 06/11/2018… Leggi tutto
Sentenze cassazione penale
Gen 18, 2019 36

Cassazione Penale Sent. Sez. 4 n. 1184 | 11 Gennaio 2019

Infortunio con un macchinario per la lavorazione dei pellami non conforme ai requisiti generali di sicurezza. Concorrente responsabilità del datore di lavoro e del costruttore Penale Sent. Sez. 4 Num. 1184 Anno 2019 Presidente: IZZO FAUSTORelatore: BRUNO MARIAROSARIAData Udienza: 03/10/2018… Leggi tutto
Valutazione rischio chimico Federchimica
Gen 16, 2019 72

La Valutazione Rischio Chimico D.Lgs. n. 81/2008: analisi e commenti

La Valutazione del Rischio Chimico nel nuovo D.Lgs. n. 81/2008: analisi e commenti Questo documento vuole offrire una breve panoramica dapprima sulle nuove disposizioni introdotte dal D.Lgs. 81/2008 (il cosiddetto TU Sicurezza) in merito alla Valutazione dei Rischi (VdR) e al Documento di VdR… Leggi tutto
Gen 16, 2019 73

Nota VVF prot. n. 137 del 07 gennaio 2019

Nota VVF prot. n. 137 del 07 gennaio 2019 Comunicazione di avvenuta pubblicazione nella Gazzetta Ufficiale di norme attinenti la Prevenzione Incendi relative agli istituti, luoghi della cultura e sedi del Ministero per i beni e le attività culturali, nonché per le sedi degli altri Ministeri… Leggi tutto
Elenco eplosivi attivita  estrattive 2018
Gen 15, 2019 46

Elenco degli esplosivi attività estrattive 2018

Elenco degli esplosivi attività estrattive 2018 Elenco degli esplosivi, degli accessori detonanti e dei mezzi di accensione riconosciuti idonei all'impiego nelle attività estrattive L'elenco contiene prodotti esplodenti secondo la classifica prevista dal titolo VIII del Decreto del Presidente della… Leggi tutto
Sentenze cassazione penale
Gen 10, 2019 72

Cassazione Penale Sent. Sez. 4 n. 58366 | 28 Dicembre 2018

Crollo di una parete instabile durante i lavori di ristrutturazione e rischio seppellimento Responsabilità del coordinatore per la sicurezza. Penale Sent. Sez. 4 Num. 58366 Anno 2018Presidente: DI SALVO EMANUELERelatore: TORNESI DANIELA RITAData Udienza: 19/10/2018 [panel]Ritenuto in fatto 1. La… Leggi tutto
La tubercolosi sul posto di lavoro
Gen 09, 2019 82

La tubercolosi sul posto di lavoro: Rischi e prevenzione

La tubercolosi sul posto di lavoro: Rischi e prevenzione La tubercolosi in tutto il mondo rappresenta una delle malattie infettive più frequenti e interessa milioni di persone. Fino a pochi decenni fa, dato che non esistevano trattamenti efficaci, essa era anche molto temuta nelle nazioni… Leggi tutto

Più letti Sicurezza
