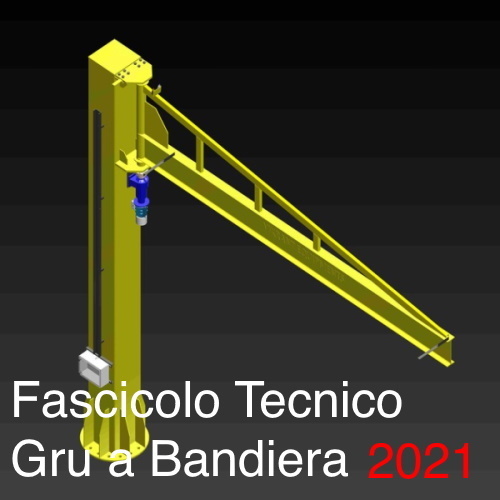

Fascicolo Tecnico Gru bandiera

Fascicolo Tecnico Gru bandiera
€ 180,00 + IVA

+

Specifiche

978-88-98550-28-5
5.0
2016
doc
pdf
Modello
300
CM27

Contattaci 075 5997363  info@certifico.com
Condizioni di acquisto
Promo Certifico Fidelity

  • Certifico Fascicolo Tecnico Grù bandiera

    Ed. 5.0 2016

    Edizione 5.0:
    01. Aggiornata Nuove Direttive EMC/BT 2016
    02. Aggiornamento Normativo
    03. Aggiornamento grafico

    Modello di Fascicolo Tecnico Grù a bandiera, completo di:

    - Valutazione dei Rischi RESS All. I;
    - Dichiarazione CE di Conformità;
    - Manuale di Istruzioni Uso e Manutenzione;
    - Relazione tecnica;
    - Registro controllo;
    - Prova di carico;
    - Altro.

    Tutte le grù a bandiera devono essere progettate in considerazione dei Requisiti Essenziali di Sicurezza di cui all’Allegato I della Direttiva Macchine 2006/42/CE e, in relazione a quanto previsto all’Allegato II della Direttiva stessa, esse possono essere immesse sul mercato nei seguenti modi:

    Complete di unità di sollevamento (paranco), ossia in grado di funzionare autonomamente, dotate pertanto di Dichiarazione CE di Conformità - Allegato IIA e di Marcatura CE di cui all’Allegato III della Direttiva Macchine 2006/42/CE;

    Incomplete in quanto destinate ad essere completate delle parti mancanti (es.: paranco) a cura del committente.

    In questo caso, la gru è priva di marcatura CE ed è fornita con Dichiarazione di Incorporazione di cui all’Allegato IIB della Direttiva Macchine 2006/42/CE.

    Inoltre, gli eventuali equipaggiamenti elettrici delle gru a bandiera devono essere conformi alla Direttiva Bassa Tensione 2014/35/UE ed alla Direttiva Compatibilità Elettromagnetica 2014/30/UE.

    Indice documenti

    01 - Cover FT [doc]
    02 - Manuale Istruzioni [doc]
    03 - Indice [doc]
    04 - Norme di riferimento [doc]
    05 - Quadro complessivo stato VR [doc]
    06 - Valutazione dei rischi All. I Dir. 2006/42/CE [doc]
    07 - Dichiarazione CE di conformità [doc]
    08 - Prova di carico [doc]
    09 - Registro di controllo [doc]
    10 - Relazione calcolo [doc]
    11 - Marcatura CE [doc]
    12 - Separatori di sezione
    13 - Modello importabile in cem4 [CEM]

    1. Norme di tipo B/C tipiche macchina

    EN 13135-2: Apparecchi di sollevamento - Parte 2 - Attrezzatura non elettrotecnica
    EN 13001-1: Apparecchi di sollevamento - Criteri generali per il progetto - Parte 1 - Principi e requisiti generali
    EN 13001-2: Apparecchi di sollevamento - Criteri generali per il progetto - Parte 2 - Azioni dei carichi
    EN 13001-3-1: Apparecchi di sollevamento - Criteri generali per il progetto - Parte 3-1 - Stati limite
    ISO 4301-1: Apparecchi di sollevamento. Classificazione. Generalità

    2. Altre Norme A/B/C e Riferimenti

    - EN ISO 12100: Concetti fondamentali principi generali di progettazione
    - EN ISO 13849-1: Parti dei sistemi di comando legate alla sicurezza
    - EN 60204-32: Sicurezza dell’equipaggiamento elettrico delle macchine di sollevamento
    - EN 60529: Gradi di protezione degli involucri (Codici IP)
    - FEM 1.001/98 Calcolo degli apparecchi di sollevamento
    - FEM 9.755/93 Periodi di lavoro sicuro
    - FEM 9.941/95 Simbologia dei comandi

    3. Classi Servizio

    - Strutture e meccanismi delle gru a bandiera devono essere dimensionati secondo la norma ISO 4301-1

    4. Norme e riferimenti per la struttura del Manuale Istruzioni

    Direttiva Macchine 2006/42/CE All. 1 p. 1.7.4;
    - EN ISO 12100 p.6.4
    : Principi generali di progettazione - Valutazione del rischio e riduzione del rischio;
    - UNI 10653
    : Documentazione Tecnica - Qualità della documentazione tecnica di prodotto;
    - UNI 10893: Documentazione tecnica di prodotto - Istruzioni per l'Uso - Articolazione ed ordine espositivo del contenuto;
    - EN 82079-1: Preparazione di istruzioni - Struttura, contenuto e presentazione.


     ACQUISTO ONLINE
    Se acquisti online, hai a disposizione gli aggiornamenti rilasciati per 1 anno dalla data di acquisto.

    I nostri prodotti in formato software, acquistati online, a seguito di aggiornamenti relativi sia a nuove funzionalità/contenuti introdotti che ad evoluzioni normative, sono resi disponibili ai Clienti nell'ultima Release di uscita nella propria Area Riservata.
    Comunicazioni dirette previste al riguardo.

  • Certifico Fascicolo Tecnico Grù Bandiera

    Ed. 5.0 - 2016

    Direttiva Macchine 2006/42/CE Allegato VII

    A. Fascicolo tecnico per le macchine


    La parte A del presente allegato descrive la procedura per l'elaborazione del fascicolo tecnico.

    Il fascicolo tecnico deve dimostrare la conformità della macchina ai requisiti della presente direttiva.

    Esso deve riguardare, nella misura in cui ciò sia necessario a tale valutazione, la progettazione, la fabbricazione ed il funzionamento della macchina.

    Il fascicolo tecnico deve essere redatto in una o in varie lingue ufficiali della Comunità; le istruzioni della macchina costituiscono un'eccezione a tale norma; ad esse vanno infatti applicate le disposizioni particolari previste dall'allegato I, punto 1.7.4.1.

    1. Il fascicolo tecnico comprende gli elementi seguenti:

    a) un fascicolo di costruzione composto:
    - da una descrizione generale della macchina,
    - da un disegno complessivo della macchina e dagli schemi dei circuiti di comando, nonché dalle relative descrizioni e spiegazioni necessarie per capire il funzionamento della macchina,
    - dai disegni dettagliati e completi, eventualmente accompagnati da note di calcolo, risultati di prove, certificati, ecc., che consentano la verifica della conformità della macchina ai requisiti essenziali di sicurezza e di tutela della salute,
    - dalla documentazione relativa alla valutazione dei rischi che deve dimostrare la procedura seguita, inclusi:
    i) un elenco dei requisiti essenziali di sicurezza e di tutela della salute applicabili alla macchina,
    ii) le misure di protezione attuate per eliminare i pericoli identificati o per ridurre i rischi e, se del caso, l'indicazioone dei rischi residui connessi con la macchina,
    - dalle norme e dalle altre specifiche tecniche applicate, che indichino i requisiti essenziali di sicurezza e di tutela della salute coperti da tali norme,
    - da qualsiasi relazione tecnica che fornisca i risultati delle prove svolte dal fabbricante stesso o da un organismo scelto dal fabbricante o dal suo mandatario,
    - da un esemplare delle istruzioni della macchina,
    - se del caso, dalla dichiarazione di incorporazione per le quasi-macchine incluse e dalle relative istruzioni di assemblaggio,
    - se del caso, da copia della dichiarazione CE di conformità delle macchine o di altri prodotti incorporati nella macchina,
    - da una copia della dichiarazione CE di conformità;

    b) nel caso di fabbricazione in serie, le disposizioni interne che saranno applicate per mantenere la conformità delle macchine alle disposizioni della presente direttiva.Il fabbricante deve effettuare le ricerche e le prove necessarie sui componenti e sugli accessori o sull'intera macchina per stabilire se essa, in conseguenza della sua progettazione o costruzione, possa essere montata e messa in servizio in condizioni di sicurezza. Nel fascicolo tecnico devono essere inclusi le relazioni e i risultati pertinenti.

    2. Il fascicolo tecnico di cui al punto 1 deve essere messo a disposizione delle autorità competenti degli Stati membri per almeno 10 anni a decorrere dalla data di fabbricazione della macchina o dell'ultima unità prodotta nel caso di fabbricazione in serie.

    Tale fascicolo tecnico non deve necessariamente trovarsi nel territorio della Comunità, né essere sempre materialmente disponibile.
    Il fascicolo tecnico deve tuttavia poter essere riunito e reso disponibile in tempi compatibili con la sua importanza da parte della persona nominata nella dichiarazione CE di conformità.

    Il fascicolo tecnico non deve necessariamente includere piani dettagliati o altre eventuali informazioni specifiche per quanto riguarda sottounità utilizzate dal fabbricante della macchina, a meno che la loro conoscenza sia essenziale per la verifica della conformità ai requisiti essenziali di sicurezza e di tutela della salute.

    3. La mancata presentazione del fascicolo tecnico in seguito a una domanda debitamente motivata delle autorità nazionali competenti può costituire un motivo sufficiente per dubitare della conformità della macchina in questione ai requisiti essenziali di sicurezza e di tutela della salute.

    B. Documentazione tecnica pertinente per le quasi-macchine

    Questa parte dell'allegato descrive la procedura per l'elaborazione di una documentazione tecnica pertinente.

    La documentazione deve dimostrare quali requisiti della presente direttiva siano applicati e soddisfatti.

    Essa deve riguardare la progettazione, la fabbricazione ed il funzionamento della quasi-macchina, nella misura in cui ciò sia necessario per valutare la sua conformità ai requisiti essenziali di sicurezza e di tutela della salute applicati.

    La documentazione deve essere redatta in una o più delle lingue ufficiali della Comunità.

    Essa comprende gli elementi seguenti:

    a) un fascicolo di costruzione composto:

    - da un disegno complessivo della quasi-macchina e dagli schemi dei circuiti di comando,
    - dai disegni dettagliati e completi, eventualmente accompagnati da note di calcolo, risultati di prove, certificati, ecc., che consentano la verifica della conformità della quasi-macchina ai requisiti essenziali di sicurezza e di tutela della salute applicati,
    - dalla documentazione relativa alla valutazione dei rischi che deve dimostrare la procedura seguita, inclusi:
    i) un elenco dei requisiti essenziali di sicurezza e di tutela della salute che sono applicati e soddisfatti,
    ii) le misure di protezione attuate per eliminare i pericoli identificati o per ridurre i rischi e, se del caso, l'indicazione dei rischi residui,
    iii) le norme e le altre specifiche tecniche applicate, che indichino i requisiti essenziali di sicurezza e di tutela della salute coperti da tali norme,
    iv) qualsiasi relazione tecnica che fornisca i risultati delle prove svolte dal fabbricante stesso o da un organismo scelto dal fabbricante o dal suo mandatario,
    v) un esemplare delle istruzioni di assemblaggio della quasi-macchina;

    b) nel caso di fabbricazione in serie, le disposizioni interne che saranno applicate per mantenere la conformità della quasi-macchina ai requisiti essenziali di sicurezza e di tutela della salute applicati.

    Il fabbricante deve effettuare le ricerche e le prove necessarie sui componenti, sugli accessori o sulla quasi-macchina per stabilire se essa, in conseguenza della sua progettazione e costruzione, possa essere montata e utilizzata in condizioni di sicurezza.

    Nella documentazione tecnica pertinente devono essere inclusi le relazioni e i risultati pertinenti.

    La documentazione tecnica pertinente deve essere tenuta a disposizione per almeno 10 anni a decorrere dalla data di fabbricazione della quasi-macchina o dell'ultima unità prodotta, nel caso della fabbricazione in serie, e su richiesta presentata alle autorità competenti degli Stati membri.

    Non deve necessariamente trovarsi nel territorio della Comunità, né essere sempre materialmente disponibile.

    La documentazione tecnica deve poter essere riunita e presentata all'autorità competente dalla persona nominata nella dichiarazione di incorporazione.

    La mancata presentazione della documentazione tecnica pertinente in seguito a una domanda debitamente motivata delle autorità nazionali competenti può costituire un motivo sufficiente per dubitare della conformità della quasi-macchina ai requisiti essenziali di sicurezza e di tutela della salute applicati ed attestati.

  • Scarica info: Download
    Scarica Demo: Download
