Cavi armonizzati CEI 20 27: Designazione

ID 5333 | | Visite: 8916 | Documenti impianti riservatiPermalink: https://www.certifico.com/id/5333

Temi: Impianti , Impianti elettrici , Abbonati Impianti

Cavi armonizzati CEI 20 27

Cavi armonizzati CEI 20 27: Designazione

La norma CEI 20 27 stabilisce le regole per identificare un cavo mediante una descrizione abbreviata della configurazione del cavo. La CEI 20-27 è stato adottato dal CENELEC come HD 361.S3

...

CEI 20 27 - Modifiche


CEI 20-27 (2000)
Cavi per energia e per segnalamento Sistema di designazione
La presente Norma stabilisce le regole per identificare un cavo mediante una descrizione abbreviata della configurazione del cavo.

CEI 20-27;V1 (2001)
Cavi per energia e per segnalamento Sistema di designazione
La presente variante aggiunge l'Appendice A in seguito a decisioni concordate in ambito europeo.

CEI 20-27;V2 (2007)
Cavi per energia e per segnalamento Sistema di designazione
Il presente fascicolo contiene la Variante 2 alla Norma CEI 20-27. In particolare tale variante presenta modifiche al campo di applicazione e alle tabelle 1a, 2d, 2f, 4 della norma base.

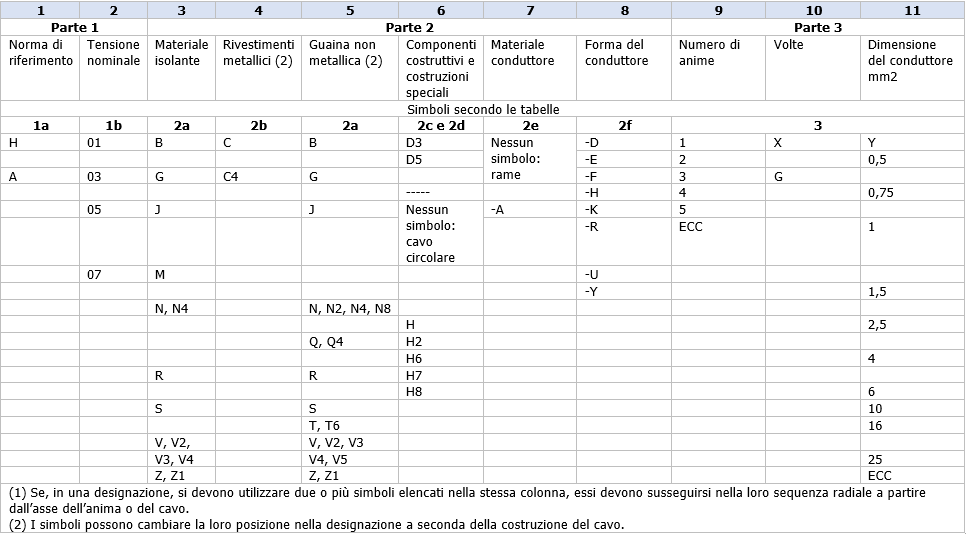

 ELEMENTI FONDAMENTALI DELLA DESIGNAZIONE

La designazione di un cavo deve essere composta da tre parti indicanti le caratteristiche essenziali del cavo stesso:

Parte

Elementi fondamentali della designazione

Tabelle relative

1

Riferimento alle norme
Tensione nominale

1a
1b

2

Costruzione del cavo, generalmente in sequenza radiale partendo dal materiale isolante
quindi, dopo un trattino (-), materiale e forma del(i) conduttore(i)

Da 2a a ed

2e e 2f

3

Numero e dimensione dei conduttori

3

....

Esempio designazione cavo CEI 20 27

Cavi armonizzati CEI 20 27 00

CEI 20 27 (2000)
Cavi per energia e per segnalamento
Sistema di designazione

Certifico Srl - IT | Rev. 00 2018
©Riproduzione vietata
Elaborazione copia/stampa autorizzata Abbonati su PDF
