Collaudo statico strutture: quadro normativo

Collaudo Statico - Modus operandi

Il collaudo statico accerta e conferma che il calcolo delle strutture sia avvenuto in funzione delle norme tecniche sulle costruzioni e delle tensioni ammissibili:

- Introduzione
nella parte introduttiva il tecnico inserisce i propri dati, il numero di iscrizione all’ordine professionale di appartenenza e il domicilio professionale, riporta, sinteticamente, i lavori di che trattasi, indicando ubicazione e identificativi catastali dell’immobile, quindi, i dati del committente, del progettista, del calcolista, del direttore dei lavori e della impresa edile esecutrice. Trascrive gli estremi del progetto depositato ai sensi dell’art.93 DPR380/2001, art.17 L.64/74 e art.4 L.1086/71, con le modalità di Leggi regionali e, quindi, i dati della Autorizzazione conseguita dal Genio Civile, indica il deposito della Relazione a Struttura Ultimata resa dal Direttore dei Lavori, comma 6 art. 65 DPR380/2001 (art.6 L.1086/71) e, se intervenuta variante ne cita gli estremi.

- Relazione
Conclusa la parte introduttiva il collaudatore redige la Relazione e Certificato di Collaudo Statico, ai sensi dell’art. 67 c.7 DPR 380/2001 (art. 7 L.1086/1971), delle strutture in c.a. o in acciaio, egli, che, preventivamente acquisisce tutti gli elementi necessari ed esamina la relazione a struttura ultimata, in particolare la data di inizio e fine lavori delle opere strutturali, conferma che le opere siano state eseguite in conformità al progetto depositato e conseguente autorizzazione al loro inizio, a tal uopo, riporta se intervenute modifiche rientranti nella discrezionalità del direttore dei lavori, e procede, indicando le prove di laboratorio sui materiali impiegati ed i rispettivi esiti in relazione alle previsioni progettuali.

- Sopralluogo in sito
Il collaudo fin qui riguarda, sommariamente, la rivisitazione dei documenti già in possesso della ditta, pertanto, il tecnico effettua sopralluogo in sito, e sulla scorta di quanto pre-analizzato e il suo raffronto con lo stato di fatto, esegue i propri rilievi riferendoli sia alle elevazioni fuori terra del fabbricato, alla eventuale presenza di piani interrati, seminterrati, sottotetto, torrini scala e tipo di copertura, sia al tipo di fondazioni dirette o indirette con indicazione delle dimensioni più significative, sia alla descrizione della struttura indicando se ha intelaiatura in c.a. con travi e pilastri formanti maglie chiuse sia in direzione longitudinale che trasversale o altro e la tipologia dei solai.

- Conformità opera in zona sismica
Da esame della relazione di calcolo, dei disegni esecutivi e della relazione sulle caratteristiche dei materiali il collaudatore esegue il controllo di sollecitazioni, carichi e sovraccarichi che il progettista ha considerato in fase di dimensionamento delle strutture e, quindi, ne accerta la conformità alle norme tecniche vigenti, indicando la verifica della conformità dell’opera alle norme per le costruzioni in zona sismica, in seno al dimensionamento delle strutture ed il coefficiente di intensità sismica.

- Prove sclerometriche
Basandosi sulle prove sui materiali e loro certificati il collaudatore predispone opportune prove sclerometriche che diano riscontro ai principi forniti dal direttore dei lavori, nello specifico individua quattro elementi strutturali tra i più sollecitati quali travi e pilastri, ad esempio due al primo livello, e due al secondo livello, numerando il pilastro e la trave prescelti e, per ognuno di essi, riporta l’esito della prova e le coordinate geometriche che per ogni pilastro corrispondono all’altezza dallo spiccato delle fondazioni, e per ogni trave all’intradosso – estradosso e distanza dall’incastro.
Trattasi di dati che vanno ad avvalorare e confermare gli esiti favorevoli delle prove sui calcestruzzi allegati alla relazione a struttura ultimata, mediante i quali il collaudatore rileva importanti condizioni tra cui la presa del conglomerato cementizio impiegato, le caratteristiche geometriche delle strutture, e/o la modifica alle condizioni statiche del fabbricato e, avuta contezza dei risultati, dello stato delle strutture e delle loro caratteristiche geometriche, rassegna il Certificato di Collaudo, il quale si conclude con data e sottoscrizione del collaudatore e della ditta committente per presa visione.

Legge 5 novembre 1971, n. 1086
---
Art. 1. (Disposizioni generali)

Sono considerate opere in conglomerato cementizio armato normale quelle composte da un complesso di strutture in conglomerato cementizio ed armature che assolvono ad una funzione statica.

Sono considerate opere in conglomerato cementizio armato precompresso quelle composte di strutture in conglomerato cementizio ed armature nelle quali si imprime artificialmente uno stato di sollecitazione addizionale di natura ed entita' tali da assicurare permanentemente l'effetto statico voluto.

Sono considerate opere a struttura metallica quelle nelle quali la statica e' assicurata in tutto o in parte da elementi strutturali in acciaio o in altri metalli.

La realizzazione delle opere di cui ai commi precedenti deve avvenire in modo tale da assicurare la perfetta stabilita' e sicurezza delle strutture e da evitare qualsiasi pericolo per la pubblica incolumita'.
...

Art. 7. (Collaudo statico)

Tutte le opere di cui all'articolo 1 debbono essere sottoposte a collaudo statico.

Il collaudo deve essere eseguito da un ingegnere o da un architetto, iscritto all'albo da almeno dieci anni, che non sia intervenuto in alcun modo nella progettazione, direzione ed esecuzione dell'opera.

La nomina del collaudatore spetta al committente il quale ha l'obbligo di comunicarla al genio civile entro 60 giorni dall'ultimazione dei lavori. Il committente precisera' altresi' i termini di tempo entro i quali dovranno essere completate le operazioni di collaudo.

Quando non esiste il committente ed il costruttore esegue in proprio, e' fatto obbligo al costruttore di chiedere, nel termine indicato nel precedente comma, all'ordine provinciale degli ingegneri o a quella degli architetti, la designazione di una terna di nominativi fra i quali sceglie il collaudatore.

Il collaudatore deve redigere due copie del certificato di collaudo e trasmetterle all'ufficio del genio civile, il quale provvede a restituirne una copia, con l'attestazione dell'avvenuto deposito da consegnare al committente.

Per le opere costruite per conto dello Stato e degli enti di cui all'ultimo comma dell'articolo 4, gli obblighi previsti dal terzo e dal quinto comma del presente articolo non sussistono.(1)

D.M. 17 gennaio 2018 (NTC 2018)

Il collaudo statico, inteso come procedura disciplinata dalle vigenti leggi di settore, è finalizzato alla valutazione e giudizio sulle prestazioni, come definite dalle presenti norme, delle opere e delle componenti strutturali comprese nel progetto ed eventuali varianti depositati presso gli organi di controllo competenti. In caso di esito positivo, la procedura si conclude con l’emissione del certificato di collaudo.

Il collaudo statico, tranne casi particolari, va eseguito in corso d’opera.
Le opere non possono essere poste in esercizio prima dell’effettuazione del collaudo statico.
Il collaudo statico di tutte le opere di ingegneria civile regolamentate dalle presenti norme tecniche, deve comprendere i seguenti adempimenti:
a) controllo di quanto prescritto per le opere eseguite sia con materiali regolamentati dal D.P.R. 380/2001, Legge n. 1086/1971  e Legge n. 64/1974 sia con materiali diversi;
b) ispezione dell’opera nelle varie fasi costruttive degli elementi strutturali ove il collaudatore sia nominato in corso d’opera, e dell’opera nel suo complesso, con particolare riguardo alle parti strutturali più importanti.

L’ispezione dell’opera verrà eseguita alla presenza del Direttore dei lavori e del Costruttore, confrontando in contraddittorio il progetto depositato in cantiere con il costruito.
Il Collaudatore controllerà altresì che siano state messe in atto le prescrizioni progettuali e siano stati eseguiti i controlli sperimentali.
Quando la costruzione è eseguita in procedura di garanzia di qualità, il Collaudatore deve prendere conoscenza dei contenuti dei documenti di controllo qualità e del registro delle non-conformità.

c) esame dei certificati delle prove sui materiali, articolato:
- nell’accertamento del numero dei prelievi effettuati e della sua conformità alle prescrizioni contenute al Capitolo 11 delle presenti norme tecniche;
- nel controllo che i risultati ottenuti delle prove siano compatibili con i criteri di accettazione fissati nel citato Capitolo 11;

d) esame dei certificati di cui ai controlli in stabilimento e nel ciclo produttivo, previsti al Capitolo 11;
e) controllo dei verbali e dei risultati delle eventuali prove di carico fatte eseguire dal Direttore dei lavori.

Il Collaudatore, nell’ambito delle sue responsabilità, dovrà inoltre:

f) esaminare il progetto dell’opera, l’impostazione generale, della progettazione nei suoi aspetti strutturale e geotecnico, gli schemi di calcolo e le azioni considerate;
g) esaminare le indagini eseguite nelle fasi di progettazione e costruzione come prescritte nelle presenti norme;
h) esaminare la relazione a strutture ultimate del Direttore dei lavori.

Infine, nell’ambito della propria discrezionalità, il Collaudatore potrà richiedere:
i) di effettuare tutti quegli accertamenti, studi, indagini, sperimentazioni e ricerche utili per formarsi il convincimento della sicurezza, della durabilità e della collaudabilità dell’opera, quali in particolare:
- prove di carico;
- prove sui materiali messi in opera, anche mediante metodi non distruttivi;
- monitoraggio programmato di grandezze significative del comportamento dell’opera da proseguire, eventualmente, anche dopo il collaudo della stessa.

 D.M. 17 gennaio 2018 (NTC 2018)

11.2. Calcestruzzo

Le Norme contenute nel presente paragrafo si applicano al calcestruzzo per usi strutturali, armato e non, normale e precompresso di cui al § 4.1. 11.2.1.

11.2.1 Specifiche per il clcestruzzo

La prescrizione del calcestruzzo all’atto del progetto deve essere caratterizzata almeno mediante la classe di resistenza, la classe di consistenza al getto ed il diametro massimo dell’aggregato, nonché la classe di esposizione ambientale, di cui alla norma UNI EN 206:2016. Nel caso di impiego di armature di pre- o post-tensione permanentemente incorporate nei getti è obbligatoria anche l’individuazione della classe di contenuto in cloruri. La classe di resistenza è contraddistinta dai valori caratteristici delle resistenze cubica Rck e cilindrica fck a compressione uniassiale, misurate rispettivamente su cubi di spigolo 150 mm e su cilindri di diametro 150 mm e di altezza 300 mm . Inoltre, si dovranno dare indicazioni in merito ai processi di maturazione ed alle procedure di posa in opera, facendo utile riferimento alla norma UNI EN 13670, alle Linee Guida per la messa in opera del calcestruzzo strutturale ed alle Linee Guida per la valutazione delle caratteristiche del calcestruzzo in opera elaborate e pubblicate dal Servizio Tecnico Centrale del Consiglio Superiore dei Lavori Pubblici. La resistenza caratteristica a compressione è definita come la resistenza per la quale si ha il 5% di probabilità di trovare valori inferiori. Nelle presenti norme la resistenza caratteristica designa quella dedotta da prove su provini come sopra descritti, confezionati e stagionati come specificato al § 11.2.4, eseguite a 28 giorni di maturazione. Potranno essere indicati altri tempi di maturazione a cui riferire le misure di resistenza ed il corrispondente valore caratteristico. Inoltre, si dovrà tener conto degli effetti prodotti da eventuali processi accelerati di maturazione. Il conglomerato per il getto delle strutture di un’opera o di parte di essa si considera omogeneo ai fini del controllo (secondo le prestazioni), se possiede le medesime caratteristiche prestazionali (classe di resistenza e classe di esposizione).

11.2.2. Controlli di qualità del calcestruzzo

Il calcestruzzo deve essere prodotto in regime di controllo di qualità, con lo scopo di garantire che rispetti le prescrizioni definite in sede di progetto. Il controllo si articola nelle seguenti fasi: Valutazione preliminare Serve a determinare, prima dell’inizio della costruzione delle opere, la miscela per produrre il calcestruzzo in accordo con le prescrizioni di progetto. Controllo di produzione Riguarda il controllo da eseguire sul calcestruzzo durante la produzione con processo industrializzato del calcestruzzo stesso. Controllo di accettazione Riguarda il controllo da eseguire sul calcestruzzo utilizzato per l’esecuzione dell’opera, con prelievo effettuato contestualmente al getto dei relativi elementi strutturali. Prove complementari Sono prove che vengono eseguite, ove necessario, a complemento delle prove di accettazione. Le prove di accettazione e le eventuali prove complementari, compresi i carotaggi di cui al punto 11.2.6, devono essere eseguite e certificate dai laboratori di cui all’art. 59 del DPR n. 380/2001. Il costruttore resta comunque responsabile della qualità del calcestruzzo posto in opera, che sarà controllata dal Direttore dei Lavori, secondo le procedure di cui al § 11.2.5.

11.2.3. Valutazione preliminare

Il costruttore, prima dell’inizio della costruzione dell’opera, deve effettuare idonee prove preliminari di studio ed acquisire idonea documentazione relativa ai componenti, per ciascuna miscela omogenea di calcestruzzo da utilizzare, al fine di ottenere le prestazioni richieste dal progetto. Nel caso di forniture provenienti da impianto di produzione industrializzata con certificato di controllo della produzione in fabbrica previsto al § 11.2.8, tale documentazione è costituita da quella di identificazione, qualificazione e controllo dei prodotti da fornire. Il Direttore dei Lavori ha l'obbligo di acquisire, prima dell'inizio della costruzione, la documentazione relativa alla valutazione preliminare delle prestazioni e di accettare le tipologie di calcestruzzo da fornire, con facoltà di far eseguire ulteriori prove preliminari. Il Direttore dei Lavori ha comunque l'obbligo di eseguire controlli sistematici in corso d’opera per verificare la corrispondenza delle caratteristiche del calcestruzzo fornito rispetto a quelle stabilite dal progetto.

11.2.4. Prelievo e prova dei campioni

Un prelievo consiste nel prelevare dagli impasti, al momento della posa in opera ed alla presenza del Direttore dei Lavori o di persona di sua fiducia, il calcestruzzo necessario per la confezione di un gruppo di due provini. La media delle resistenze a compressione dei due provini di un prelievo rappresenta la “Resistenza di prelievo” che costituisce il valore mediante il quale vengono eseguiti i controlli del calcestruzzo. Il prelievo non viene accettato se la differenza fra i valori di resistenza dei due provini supera il 20% del valore inferiore; in tal caso si applicano le procedure di cui al §11.2.5.3. È obbligo del Direttore dei Lavori prescrivere ulteriori prelievi rispetto al numero minimo, di cui ai successivi paragrafi, tutte le volte che variazioni di qualità e/o provenienza dei costituenti dell’impasto possano far presumere una variazione di qualità del calcestruzzo stesso, tale da non poter più essere considerato omogeneo. Per la preparazione, la forma, le dimensioni e la stagionatura dei provini di calcestruzzo vale quanto indicato nelle norme:
- UNI EN 12390-1:2012
- UNI EN 12390-2:2009.

Circa il procedimento da seguire per la determinazione della resistenza a compressione dei provini di calcestruzzo vale quanto indicato nelle norme:
- UNI EN 12390-3:2009
- UNI EN 12390-4:2002.

Circa il procedimento da seguire per la determinazione della massa volumica vale quanto indicato nella norma UNI EN 12390- 7:2009.

11.2.5 Controllo di accettazione

Il controllo di accettazione è eseguito dal Direttore dei Lavori su ciascuna miscela omogenea e si configura, in funzione del quantitativo di calcestruzzo in accettazione, nel:
– controllo di tipo A di cui al § 11.2.5.1;
– controllo di tipo B di cui al § 11.2.5.2.

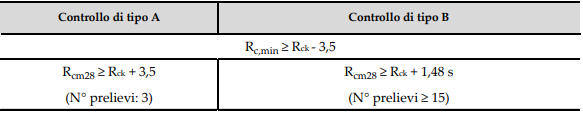

Il controllo di accettazione è positivo ed il quantitativo di calcestruzzo accettato se risultano verificate le disuguaglianze di cui alla Tab. 11.2.I seguente:

Il controllo di accettazione va eseguito su miscele omogenee e si configura, in funzione del quantitativo di calcestruzzo in accettazione, nel:

– controllo di tipo A;
– controllo di tipo B.

Il controllo di accettazione è positivo e il quantitativo di calcestruzzo accettato se risultano verificate le seguenti disuguaglianze:

11.2.5.1 Controllo tipo A

Ogni controllo di tipo A è riferito ad un quantitativo di miscela omogenea non maggiore di 300 m3 ed è costituito da tre prelievi, ciascuno dei quali eseguito su un massimo di 100 m3 di getto di miscela omogenea. Risulta quindi un controllo di accettazione ogni 300 m3 massimo di getto. Per ogni giorno di getto va comunque effettuato almeno un prelievo. Nelle costruzioni con meno di 100 m3 di getto di miscela omogenea, fermo restando l’obbligo di almeno 3 prelievi e del rispetto delle limitazioni di cui sopra, è consentito derogare dall’obbligo di prelievo giornaliero.

11.2.5.2 Controllo tipo B

Nella realizzazione di opere strutturali che richiedano l’impiego di più di 1500 m3 di miscela omogenea è obbligatorio il controllo di accettazione di tipo statistico (tipo B). Il controllo è riferito ad una miscela omogenea e va eseguito con frequenza non minore di un controllo ogni 1500 m3 di calcestruzzo. Ogni controllo di accettazione di tipo B è costituito da almeno 15 prelievi, ciascuno dei quali eseguito su 100 m3 di getto di miscela omogenea. Per ogni giorno di getto va comunque effettuato almeno un prelievo. Se si eseguono controlli statistici accurati, l’interpretazione dei risultati sperimentali può essere svolta con i metodi completi dell’analisi statistica assumendo la legge di distribuzione più corretta e il suo valor medio, unitamente al coefficiente di variazione (rapporto tra deviazione standard e valore medio). Non sono accettabili calcestruzzi con coefficiente di variazione superiore a 0,3. Per calcestruzzi con coefficiente di variazione (s/Rm) superiore a 0,15 occorrono controlli più accurati, integrati con prove complementari di cui al §11.2.7. Infine, la resistenza caratteristica Rck di progetto dovrà essere minore del valore sperimentale corrispondente al frattile inferiore 5% delle resistenze di prelievo e la resistenza minima di prelievo Rc,min dovrà essere maggiore del valore corrispondente al frattile inferiore 1%.

Prescrizioni comuni per entrambi i criteri di controllo

Il prelievo dei provini per il controllo di accettazione va eseguito alla presenza del Direttore dei Lavori o di un tecnico di sua fiducia che provvede alla redazione di apposito verbale di prelievo e dispone l’identificazione dei provini mediante sigle, etichettature indelebili, ecc.; la certificazione effettuata dal laboratorio prove materiali deve riportare riferimento a tale verbale. Il laboratorio incaricato di effettuare le prove sul calcestruzzo provvede all’accettazione dei campioni accompagnati dalla lettera di richiesta sottoscritta dal direttore dei lavori. Il laboratorio verifica lo stato dei provini e la documentazione di riferimento ed in caso di anomalie riscontrate sui campioni oppure di mancanza totale o parziale degli strumenti idonei per la identificazione degli stessi, deve sospendere l’esecuzione delle prove e darne notizia al Servizio Tecnico Centrale del Consiglio Superiore dei Lavori Pubblici. Il prelievo potrà anche essere eseguito dallo stesso laboratorio incaricato della esecuzione delle prove. I laboratori devono conservare i campioni sottoposti a prova per almeno trenta giorni dopo l’emissione dei certificati di prova, in modo da consentirne l’identificabilità e la rintracciabilità. La domanda di prove al laboratorio deve essere sottoscritta dal Direttore dei Lavori e deve contenere precise indicazioni sulla posizione delle strutture interessate da ciascun prelievo. Le prove non richieste dal Direttore dei Lavori non possono fare parte dell’insieme statistico che serve per la determinazione della resistenza caratteristica del materiale. Le prove a compressione vanno eseguite conformemente alle norme UNI EN 12390-3:2009, tra il 28° e il 30° giorno di maturazione e comunque entro 45 giorni dalla data di prelievo.

In caso di mancato rispetto di tali termini le prove di compressione vanno integrate da quelle riferite al controllo della resistenza del calcestruzzo in opera.

I certificati di prova emessi dai laboratori devono contenere almeno:

– l’identificazione del laboratorio che rilascia il certificato;
– una identificazione univoca del certificato (numero di serie e data di emissione) e di ciascuna sua pagina, oltre al numero totale di pagine;
– l’identificazione del committente dei lavori in esecuzione e del cantiere di riferimento;
– il nominativo del Direttore dei Lavori che richiede la prova;
– la descrizione, l’identificazione e la data di prelievo dei campioni da provare;
– la data di ricevimento dei campioni e la data di esecuzione delle prove;
– l’identificazione delle specifiche di prova o la descrizione del metodo o procedura adottata, con l’indicazione delle norme di riferimento per l’esecuzione della stessa;
– le dimensioni effettivamente misurate dei campioni provati, dopo eventuale rettifica;
– le modalità di rottura dei campioni;
– la massa volumica del campione;
– i valori delle prestazioni misurate.

...segue D.M. 17 gennaio 2018

Linee guida per la compilazione della dichiarazione di idoneità statica

Le Linee guida pubblicate dall’Ordine degli Ingegneri di Trento hanno lo scopo di fornire ai tecnici indicazioni operative e di definire i contenuti minimi per la compilazione della dichiarazione.
