Distanza di prima approssimazione (DPA)

ID 7548 | | Visite: 12147 | Documenti impianti ENTIPermalink: https://www.certifico.com/id/7548

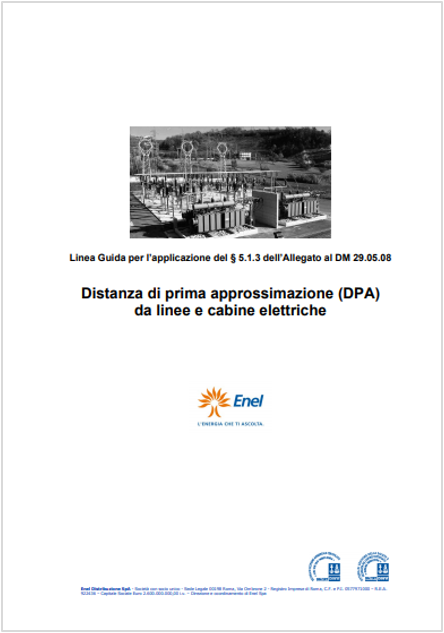

Guida DPA

Distanza di prima approssimazione (DPA) da linee e cabine elettriche / ENEL 2009 - E-Distribuzione 2020

ID 7548 | 19.07.2023 / Documento in allegato

Linea Guida per l’applicazione del § 5.1.3 dell’Allegato al DM 29.05.08
_
_______

Update 19.07.2023

Il presente documento è stato elaborato da E-Distribuzione S.p.A., a cura della funzione Salute Sicurezza e Ambiente in collaborazione con la funzione O&M/Progettazione Costruzione Standardizzazione quale supporto tecnico all’applicazione del § 5.1.3 (Procedimento semplificato: calcolo della distanza di prima approssimazione) dell’Allegato al DM 29 maggio 2008 (GU n. 156 del 5 luglio 2008) “Approvazione della metodologia di calcolo per la determinazione delle fasce di rispetto degli elettrodotti”.

E-Distribuzione S.p.A. è presente su gran parte del territorio nazionale e, su base territoriale, è organizzata in Unità Produttive simili che operano in attuazione di un Sistema di Gestione Ambientale, certificato conforme allo standard internazionale ISO 14001.

Nell’ottica del miglioramento continuo del Sistema di Gestione Ambientale è stata realizzata l’Istruzione Operativa “Campi magnetici da correnti a 50 Hz – Fasce di rispetto e Distanza di Prima Approssimazione (DPA) da linee e cabine elettriche”.

Detta Istruzione è stata emessa al fine di dare un indirizzo comune a tutte le Unità Produttive relativamente all’iter autorizzativo per la costruzione ed esercizio degli elettrodotti (linee e cabine elettriche) ed alla fornitura di dati tecnici su richiesta delle amministrazioni locali, in sede di progettazioni di nuovi luoghi tutelati pubblici o privati.

E-Distribuzione S.p.A., in relazione alla diffusa sensibilità in merito all’esposizione ai campi magnetici, ha realizzato, in analogia con la sopra citata Istruzione, la presente Linea Guida ad uso pubblico, al fine di semplificare ed uniformare l’approccio al calcolo della Distanza di Prima Approssimazione (procedimento semplificato per il calcolo della fascia di rispetto) dei propri impianti, fruibile sia da parte di privati in sede di realizzazione di nuovi insediamenti, che da parte degli organi di controllo in sede di verifica.
La valenza della presente Linea Guida è nelle schede sintetiche riferite alla visualizzazione grafica e numerica delle DPA (calcolata in conformità alla norma CEI 211-4) per le tipologie standard di linee e cabine elettriche AT e MT di proprietà E-Distribuzione S.p.A.
________

Update 12.01.2019

Il presente documento è stato elaborato da Enel Distribuzione S.p.A., a cura della funzione Qualità, Sicurezza ed Ambiente (QSA) in collaborazione con la funzione Ingegneria ed Unificazione (IUN), quale supporto tecnico all’applicazione del § 5.1.3 (Procedimento semplificato: calcolo della distanza di prima approssimazione) dell’Allegato al DM 29 maggio 2008 (GU n. 156 del 5 luglio 2008) “Approvazione della metodologia di calcolo per la determinazione delle fasce di rispetto degli elettrodotti”. Enel Distribuzione S.p.A. è presente su gran parte del territorio nazionale e, su base territoriale, è organizzata in Unità Produttive simili che operano in attuazione di un Sistema di Gestione Ambientale, certificato conforme allo standard internazionale ISO 14001.

Nell’ottica del miglioramento continuo del Sistema di Gestione Ambientale è stata realizzata l’Istruzione Operativa “Campi magnetici da correnti a 50 Hz - Distanza di Prima Approssimazione (DPA) da linee e cabine elettriche”. Detta Istruzione è stata emessa al fine di dare un indirizzo comune a tutte le Unità Produttive relativamente all’iter autorizzativo per la costruzione ed esercizio degli elettrodotti (linee e cabine elettriche) ed alla fornitura di dati tecnici su richiesta delle amministrazioni locali, in sede di progettazioni di nuovi luoghi tutelati pubblici o privati. Enel Distribuzione S.p.A., in relazione alla diffusa sensibilità in merito all’esposizione ai campi magnetici, ha realizzato, in analogia con la sopra citata Istruzione, la presente Linea Guida ad uso pubblico, al fine di semplificare ed uniformare l’approccio al calcolo della Distanza di Prima Approssimazione (procedimento semplificato per il calcolo della fascia di rispetto) dei propri impianti, fruibile sia da parte di privati in sede di realizzazione di nuovi insediamenti, che da parte degli organi di controllo in sede di verifica. La valenza della presente Linea Guida è nelle schede sintetiche riferite alla visualizzazione grafica e numerica delle DPA (calcolata in conformità alla norma CEI 211-4) per le tipologie standard di linee e cabine elettriche AT ed MT di proprietà Enel Distribuzione S.p.A.

Obiettivo e campo di applicazione

Ai fini della protezione della popolazione dall’esposizione ai campi elettrici e magnetici alla frequenza di rete (50Hz) generati da linee e cabine elettriche, il DPCM 8 luglio 2003 (artt. 3 e 4) fissa, in conformità alla Legge 36/2001 (art. 4, c. 2):

- i limiti di esposizione del campo elettrico1 (5 kV/m) e del campo magnetico (100 μT) come valori efficaci, per la protezione da possibili effetti a breve termine;
- il valore di attenzione (10 μT) e l’obiettivo di qualità (3 μT) del campo magnetico da intendersi come mediana nelle 24 ore in normali condizioni di esercizio, per la protezione da possibili effetti a lungo termine connessi all’esposizione nelle aree di gioco per l’infanzia, in ambienti abitativi, in ambienti scolastici e nei luoghi adibiti a permanenza non inferiore a 4 ore giornaliere (luoghi tutelati)

Il valore di attenzione si riferisce ai luoghi tutelati esistenti nei pressi di elettrodotti esistenti; l’obiettivo di qualità si riferisce, invece, alla progettazione di nuovi elettrodotti in prossimità di luoghi tutelati esistenti o alla progettazione di nuovi luoghi tutelati nei pressi di elettrodotti esistenti. Il DPCM 8 luglio 2003 (50 Hz), all’art. 6, in attuazione della Legge 36/01 (art. 4 c. 1 lettera h), introduce la metodologia di calcolo delle fasce di rispetto, definita nell’allegato al DM 29 maggio 2008 (Approvazione della metodologia di calcolo per la determinazione delle fasce di rispetto degli elettrodotti). Detta fascia comprende tutti i punti nei quali, in normali condizioni di esercizio, il valore di induzione magnetica può essere maggiore o uguale all’obiettivo di qualità.

ENEL

Collegati

Descrizione Livello Dimensione Downloads
Allegato riservato Linee guida DPA ENEL 2020.pdf
ENEL 2020
8491 kB 65
Allegato riservato Linee guida DPA ENEL 2009.pdf
ENEL 2009
3011 kB 74
