Dispersori di terra Note Marzo 2025

Dispersori di terra / Note Marzo 2025

ID 23433 | 05.03.2025 / In allegato Note complete

Il dispersore è un corpo conduttore o gruppo di corpi conduttori in contatto elettrico con il terreno e che realizza un collegamento elettrico con la terra.

È costituito da un conduttore metallico, solitamente in rame o acciaio zincato, che viene interrato per disperdere in sicurezza nel terreno eventuali correnti elettriche anomale.

Il dispersore è l’elemento cardine dell’impianto di terra ed è costituito da tutte quelle parti metalliche poste in contatto col terreno che consentono la dispersione della corrente di guasto, come ad esempio le puntazze a sezione a croce o i picchetti a sezione cilindrica. I dispersori che sono infissi nel terreno con la funzione specifica di fare circolare la corrente di guasto nel terreno sono definiti dalla Norma CEI 64-8 dispersori intenzionali (CEI 64-8/2, punto 24.2, commento).

Fig  1   Puntazza a sezione a croce

Fig. 1 - Puntazza a sezione a croce

Il dispersore può anche essere costituito unicamente da elementi naturali ovvero da elementi strutturali che sono immersi nel terreno con un’altra funzione principale ma che per loro costituzione possono svolgere la funzione di dispersore, quali ferri di armatura del cemento armato di un edificio o comunque di una costruzione, di plinti, di pilastri, di platee di fondazione o di muri di contenimento.

Fig  2   Ferri di armatura

Fig. 2 - Ferri di armatura

Da un punto di vista costruttivo i dispersori intenzionali che generalmente sono posati nel terreno possono essere piastre, nastri, tondini o conduttori cordati.

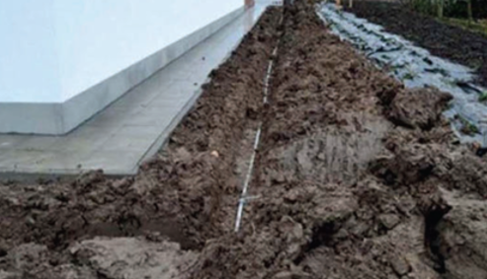

Fig  3   Dispersore orizzontale

Fig. 3 - Dispersore orizzontale

Quelli normalmente infissi nel terreno sono invece generalmente picchetti a tubo, massicci o profilati. Poiché la funzione del dispersore è di assicurare la dispersione della corrente nel tempo la sua caratteristica principale deve essere la durata e quindi presentare buona resistenza meccanica e protezione contro gli eventuali fenomeni di corrosione. La Norma CEI 64-8/5 fornisce (nella tabella 54.1) le dimensioni minime indicative per le varie tipologie di dispersori che possono essere impiegati.

Fig  4   Dispersore verticale

Fig. 4 - Dispersore verticale

__________

Norme consultate:

CEI 64-8/2 (2024)

Impianti elettrici utilizzatori a tensione nominale non superiore a 1 000 V in corrente alternata e a 1500 V in corrente continua
Parte 2: Definizioni

CEI 64-8/5 (2024)
Impianti elettrici utilizzatori a tensione nominale non superiore a 1 000 V in corrente alternata e a 1 500 V in corrente continua
Parte 5: Scelta ed installazione dei componenti elettrici

...

CEI 64-8/2:2024-07 “Impianti elettrici a tensione nominale non superiore a 1 000 V in corrente alternata e a 1 500 V in corrente continua - Parte 2: Definizioni”

[…]

2 Definizioni

Le definizioni di carattere particolare relative a specifici Capitoli o Sezioni della presente Norma, sono riportate in questi Capitoli o Sezioni.

[…]

24.2 Dispersore

Corpo conduttore o gruppo di corpi conduttori in contatto elettrico con il terreno e che realizza un collegamento elettrico con la terra.

Commento

24.2 Una parte conduttrice annegata nel calcestruzzo di una fondazione è considerata in contatto elettrico con la terra.

Il dispersore è "intenzionale" quando è installato unicamente per scopi inerenti alla messa a terra di impianti elettrici.

Il dispersore è "di fatto" quando è installato per scopi non inerenti alla messa a terra di impianti elettrici.

CEI 64-8/5:2024-07 “Impianti elettrici a tensione nominale non superiore a 1 000 V in corrente alternata e a 1 500 V in corrente continua - Parte 5: Scelta e installazione dei componenti elettrici”

[…]

542.2 Dispersori

Commento

542.2 Si raccomanda che ciascun conduttore connesso al collettore principale di terra sia separabile individualmente. Questa connessione deve essere affidabile e tale da essere disconnessa solo per mezzo di un attrezzo.

542.2.1 Il dispersore può essere costituito da:

- tondi, profilati, tubi;
- nastri, corde;
- piastre;
- conduttori posti nello scavo di fondazione;
- ferri di armatura nel calcestruzzo incorporato nel terreno;
- tubazioni metalliche nell’acqua, purché siano soddisfatte le condizioni di 542.2.5;
- altre strutture interrate adatte allo scopo (vedi anche 542.2.6).

NOTA 1 L’efficacia di qualsiasi dispersore dipende dalle condizioni locali del terreno; si devono scegliere:

- uno o più dispersori adatti alle condizioni del terreno e al valore della resistenza di terra richiesto;
- il valore della resistenza di terra del dispersore può essere calcolato o misurato.

NOTA 2 Per i binari dei sistemi elettrici ferroviari, tranviari, filoviari e metropolitani si applicano le Norme CEI EN 50122 in vigore.
Le apparecchiature elettriche direttamente collegate ai binari, alimentate da un sistema TT, come le casse di manovra, solidali per costruzione con il binario e in continuità elettrica con questo, non possono essere collegate ad altri impianti di terra e devono soddisfare le seguenti condizioni:

a) il valore della resistenza di terra della rotaia deve essere coordinato con il dispositivo di protezione contro i contatti indiretti,
b) nei sistemi in c.c. le apparecchiature elettriche non devono costituire un dispersore di fatto, oppure: dette apparecchiature devono avere i requisiti di protezione previsti per la classe II di isolamento.

[...]

542.2.4 Nel progettare un impianto di terra si deve tenere conto del possibile aumento, dovuto alla corrosione, della resistenza dell’impianto di terra.

Tabella 54.1 - Materiale e dimensioni minime dei dispersori per garantire la resistenza meccanica e alla corrosione

Tabella 54 1   Materiale e dimensioni minime dei dispersori

[...] Segue in allegato
