Omologazioni e verifiche impianti elettrici in Zone ATEX

ID 14063 | | Visite: 3804 | Documenti impianti riservatiPermalink: https://www.certifico.com/id/14063

Omologazioni verifiche impianti elettrici zone ATEX

Omologazioni e verifiche impianti elettrici in Zone ATEX / Schemi

ID 14063 | 19.07.2021 / Documento completo allegato

Documento sulla omologazione e verifiche di impianti elettrici in zone ATEX ai sensi dell'Art. 296 Verifiche del D.Lgs. 81/2008: il datore di lavoro provvede affinché le installazioni elettriche nelle aree classificate come zone 0, 1, 20 o 21 ai sensi dell'allegato XLIX siano sottoposte alle verifiche di cui ai capi III e IV del decreto del Presidente della Repubblica 22 ottobre 2001, n. 462.

D.Lgs. 81/2008

Titolo XI Protezione da atmosfere esplosive

Art. 296 Verifiche

1. Il datore di lavoro provvede affinché le installazioni elettriche nelle aree classificate come zone 0, 1, 20 o 21 ai sensi dell'allegato XLIX siano sottoposte alle verifiche di cui ai capi III e IV del decreto del Presidente della Repubblica 22 ottobre 2001, n. 462.

Le installazioni elettriche (impianti elettrici) messe in servizio in aree con pericolo di esplosione classificate 0, 1, 20, 21, devono obbligatoriamente essere omologate dall'ASL/ARPA competente (Art. 296 del D.Lgs. 81/2008 e Art. 5 del DPR 22 ottobre 2001 n. 462 / ndr).

Il datore di lavoro invia segnalazione all'ASL solamente nel caso di nuovo impianto e, per gli impianti esistenti, solo nel caso di modifiche non riconducibili a manutenzione ordinaria o straordinaria (vedi Art. 8 del DPR 22 ottobre 2001 n. 462 / ndr). L'omologazione viene successivamente effettuata, previo accordo sulle modalità e i tempi di accesso all'impianto, da parte del personale tecnico ASL/ARPA.

L'Art. 8 del DPR 22 ottobre 2001 n. 462, prevede che il datore di lavoro comunichi tempestivamente all'ufficio competente per territorio dell'ISPESL e alle ASL o alle ARPA competenti per territorio la cessazione dell'esercizio, le modifiche sostanziali preponderanti e il trasferimento o spostamento degli impianti.

Il datore di lavoro e' tenuto inoltre ad effettuare regolari manutenzioni dell'impianto, nonche' a far sottoporre lo stesso a verifica periodica ogni due anni rivolgendosi all'ASL o all'ARPA od ad eventuali soggetti abilitati per le verifiche periodiche (vedi Artt. 6 e 7 del DPR 22 ottobre 2001 n. 462 / ndr)

Fig  1   Schema omologazione   verifiche periodiche Impianti elettrici luoghi di lavoro Zone ATEX

Fig. 1 - Schema omologazione e verifiche periodiche Impianti elettrici luoghi di lavoro in Zone ATEX

(*) Modiche sostanziali: modifiche che eccedono l’ordinaria e straordinaria manutenzione

(**) 1. Le verifiche straordinarie sono effettuate dall'ASL o dall'ARPA o dai soggetti abilitati sulla base di criteri stabiliti dalla normativa europea UNI CEI.
2. Le verifiche straordinarie sono, comunque, effettuate nei casi di:
a) esito negativo della verifica periodica;
b) modifica sostanziale dell'impianto;c) richiesta del datore del lavoro

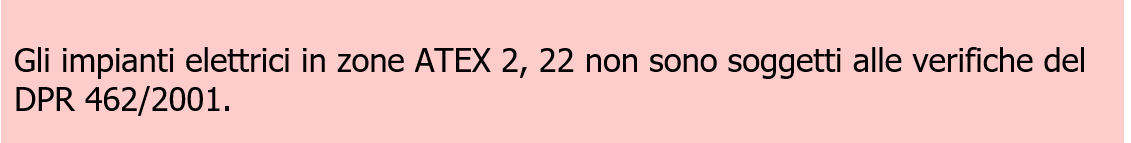

Nota   Impianti elettrici in Zone 2 e ee non sono soggetti al DPR 462 2001

Allegato XLIX

RIPARTIZIONE DELLE AREE IN CUI POSSONO FORMARSI ATMOSFERE ESPLOSIVE

OSSERVAZIONE PRELIMINARE.

Il sistema di classificazione che segue si applica alle aree in cui vengono adottati provvedimenti di protezione in applicazione degli articoli 258259262263.

1. AREE IN CUI POSSONO FORMARSI ATMOSFERE ESPLOSIVE

Un'area in cui può formarsi un'atmosfera esplosiva in quantità tali da richiedere particolari provvedimenti di protezione per tutelare la sicurezza e la salute dei lavoratori interessati è considerata area esposta a rischio di esplosione ai sensi del presente titolo.

Un'area in cui non è da prevedere il formarsi di un'atmosfera esplosiva in quantità tali da richiedere particolari provvedimenti di protezione è da considerare area non esposta a rischio di esplosione ai sensi del presente titolo.
Le sostanze infiammabili e combustibili sono da considerare come sostanze che possono formare un'atmosfera esplosiva a meno che l'esame delle loro caratteristiche non abbia evidenziato che esse, in miscela con l'aria, non sono in grado di propagare autonomamente un'esplosione.

2. CLASSIFICAZIONE DELLE AREE A RISCHIO DI ESPLOSIONE

Le aree a rischio di esplosione sono ripartite in zone in base alla frequenza e alla durata della presenza di atmosfere esplosive.

Il livello dei provvedimenti da adottare in conformità dell'ALLEGATO L, parte A, è determinato da tale classificazione.

Zona 0
Area in cui è presente in permanenza o per lunghi periodi o frequentemente un'atmosfera esplosiva consistente in una miscela di aria e di sostanze infiammabili sotto forma di gas, vapore o nebbia.

Zona 1
Area in cui la formazione di un'atmosfera esplosiva, consistente in una miscela di aria e di sostanze infiammabili sotto forma di gas, vapori o nebbia, è probabile che avvenga occasionalmente durante le normali attività.

Zona 2
Area in cui durante le normali attività non è probabile la formazione di un'atmosfera esplosiva consistente in una miscela di aria e di sostanze infiammabili sotto forma di gas, vapore o nebbia o, qualora si verifichi, sia unicamente di breve durata.

Zona 20
Area in cui è presente in permanenza o per lunghi periodi o frequentemente un'atmosfera esplosiva sotto forma di nube di polvere combustibile nell'aria.

Zona 21
Area in cui la formazione di un'atmosfera esplosiva sotto forma di nube di polvere combustibile nell'aria, è probabile che avvenga occasionalmente durante le normali attività.

Zona 22
Area in cui durante le normali attività non è probabile la formazione di un'atmosfera esplosiva sotto forma di nube di polvere combustibile o, qualora si verifichi, sia unicamente di breve durata.

Note
1. Strati, depositi o cumuli di polvere combustibile sono considerati come qualsiasi altra fonte che possa formare un'atmosfera esplosiva.
2. Per "normali attività" si intende la situazione in cui gli impianti sono utilizzati entro i parametri progettuali.
3. Per la classificazione delle aree o dei luoghi si può fare riferimento alle norme tecniche armonizzate relative ai settori specifici, tra le quali:
EN 60079-10 (CEI 31-30) "Classificazione dei luoghi pericolosi" e successive modificazioni. (1)
EN 61241-10 (CEI 31-66) "Classificazione delle aree dove sono o possono essere presenti polveri combustibili" e successive modificazioni.  (1)
e le relative guide:
CEI 31-35 e CEI 31-56"
e per l'analisi dei pericoli, valutazione dei rischi e misure di prevenzione e protezione, alla norma:
EN 1127-1"Atmosfere esplosive. Prevenzione dell'esplosione e protezione contro l'esplosione. Parte 1: Concetti fondamentali e metodologia".

Note
Il Decreto Legislativo 3 agosto 2009, n. 106 (in SO n.142, relativo alla G.U. 05/08/2009, n.180) ha disposto (con l'art. 149, comma 1) la modifica dell'allegato XLIX.
(1) la Norma CEI EN 61241-10 (CEI 31-66) e la Norma CEI EN 60079-10 (CEI 31-30) sono sostituite rispettivamente dalla Norma CEI EN 60079-10-2 (CEI 31-88) e dalla Norma CEI EN 60079-10-1 (CEI 31-87).

DPR 22 ottobre 2001 n. 462

Capo III Impianti in luoghi con pericolo di esplosione

Art. 5. Messa in esercizio e omologazione

1. La messa in esercizio degli impianti in luoghi con pericolo di esplosione non puo' essere effettuata prima della verifica di conformita' rilasciata al datore di lavoro ai sensi del comma 2.
2. Tale verifica e' effettuata dallo stesso installatore dell'impianto, il quale rilascia la dichiarazione di conformita' ai sensi della normativa vigente.
3. Entro trenta giorni dalla messa in esercizio dell'impianto, il datore di lavoro invia la dichiarazione di conformita' all'ASL o all'ARPA territorialmente competenti.
4. L'omologazione e' effettuata dalle ASL o dall'ARPA competenti per territorio, che effettuano la prima verifica sulla conformita' alla normativa vigente di tutti gli impianti denunciati.
5. Nei comuni singoli o associati ove e' stato attivato lo sportello unico per le attivita' produttive la dichiarazione di cui al comma 3 e' presentata allo sportello.
6. Le verifiche sono onerose e le spese per la loro effettuazione sono a carico del datore di lavoro.

Art. 6. Verifiche periodiche - Soggetti abilitati

1. Il datore di lavoro e' tenuto ad effettuare regolari manutenzioni dell'impianto, nonche' a far sottoporre lo stesso a verifica periodica ogni due anni.
2. Per l'effettuazione della verifica, il datore di lavoro si rivolge all'ASL o all'ARPA od ad eventuali organismi individuati dal Ministero delle attivita' produttive, sulla base di criteri stabiliti dalla normativa tecnica europea UNI CEI.
3. Il soggetto che ha eseguito la verifica periodica rilascia il relativo verbale al datore di lavoro che deve conservarlo ed esibirlo a richiesta degli organi di vigilanza.
4. Le verifiche sono onerose e le spese per la loro effettuazione sono a carico del datore di lavoro.

Capo IV  Disposizioni comuni ai capi precedenti

Art. 7. Verifiche straordinarie

1. Le verifiche straordinarie sono effettuate dall'ASL o dall'ARPA o dagli organismi individuati dal Ministero delle attivita' produttive, sulla base di criteri stabiliti dalla normativa europea UNI CEI.
2. Le verifiche straordinarie sono, comunque, effettuate nei casi di:

a) esito negativo della verifica periodica;
b) modifica sostanziale dell'impianto;
c) richiesta del datore del lavoro.

Art. 7-bis Banca dati informatizzata, comunicazione all'INAIL e tariffe.

1. Per digitalizzare la trasmissione dei dati delle verifiche, l'INAIL predispone la banca dati informatizzata delle verifiche ((in base alle indicazioni tecniche fornite, con decreto direttoriale, dagli uffici competenti del Ministero dello sviluppo economico e del Ministero del lavoro e delle politiche sociali, per i profili di rispettiva competenza.
2. Il datore di lavoro comunica tempestivamente all'INAIL, per via informatica, il nominativo dell'organismo che ha incaricato di effettuare le verifiche di cui all'articolo 4, comma 1, e all'articolo 6, comma 1.
3. Per le verifiche di cui all'articolo 4, comma 1, e all'articolo 6, comma 1, l'organismo che e' stato incaricato della verifica dal datore di lavoro corrisponde all'INAIL una quota, pari al 5 per cento della tariffa definita dal decreto di cui al comma 4, destinata a coprire i costi legati alla gestione ed al mantenimento della banca dati informatizzata delle verifiche.
4. Le tariffe per gli obblighi di cui all'articolo 4, comma 4, e all'articolo 6, comma 4, applicate dall'organismo che e' stato incaricato della verifica dal datore di lavoro, sono individuate dal decreto del presidente dell'Istituto superiore per la prevenzione e la sicurezza del lavoro (ISPESL) 7 luglio 2005, pubblicato sul supplemento ordinario n. 125 alla Gazzetta Ufficiale n. 165 del 18 luglio 2005, e successive modificazioni.

Art. 8. Variazioni relative agli impianti

1. Il datore di lavoro comunica tempestivamente all'ufficio competente per territorio dell'ISPESL e alle ASL o alle ARPA competenti per territorio la cessazione dell'esercizio, le modifiche sostanziali preponderanti e il trasferimento o spostamento degli impianti.

segue in allegato

Certifico Srl - IT | Rev. 0.0 2021
©Copia autorizzata Abbonati

Collegati

Descrizione Livello Dimensione Downloads
Allegato riservato Omologazioni e verifiche impianti elettrici in Zone ATEX Rev. 00 2021.pdf
Certifico Srl - Rev. 2.0 2021
182 kB 218
